Union, Quick Connect, 47 mm pilot, 1-1/2" NPT
557-000-533
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados

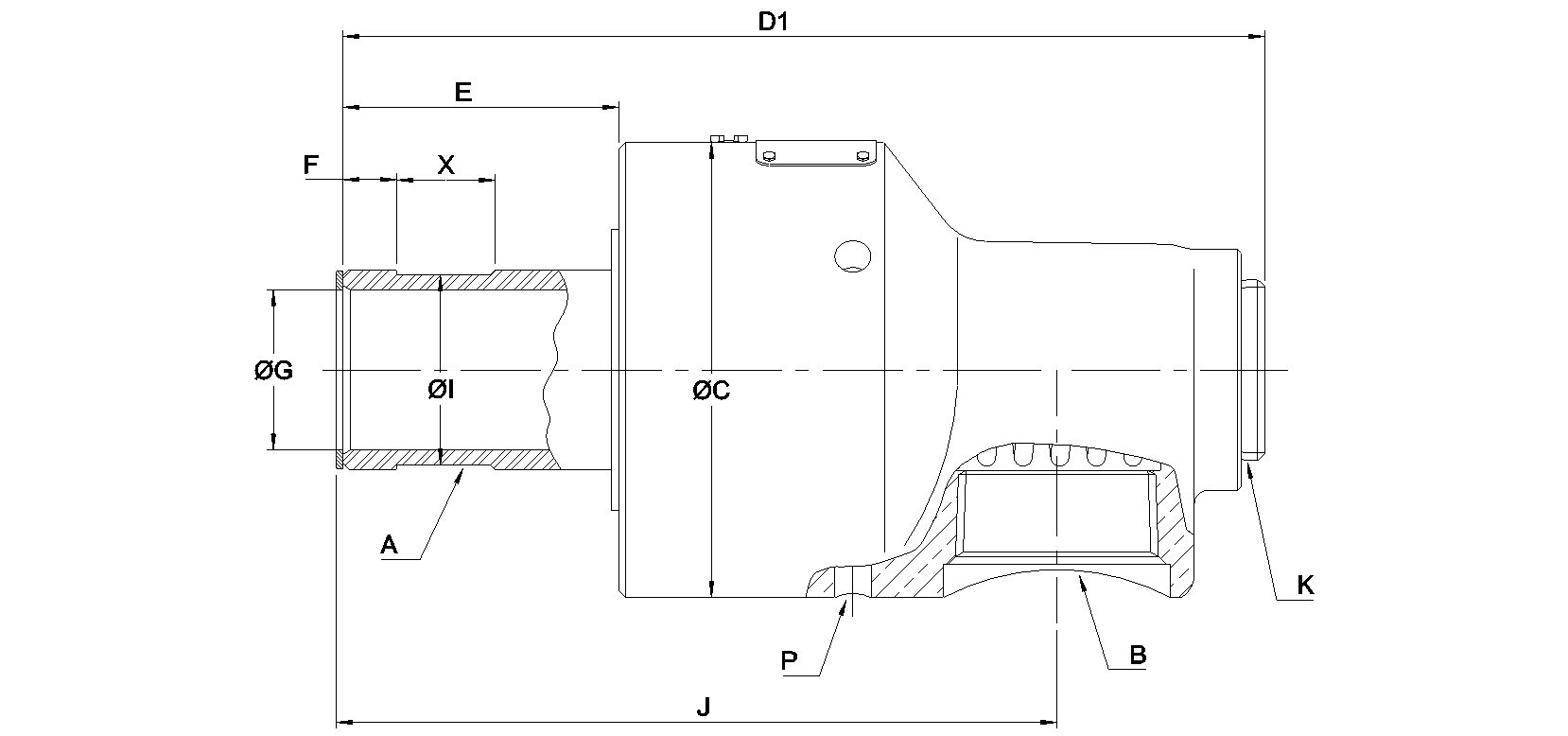

Dimensões
A
Quick ConnectQuick Connect
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
108 mm4,252 "
D1
65 mm2,559 "
E
65 mm2,559 "
F
13 mm0,512 "
G
38,1 mm1,5 "
I
47,371 mm1,865 "
J
171 mm6,732 "
K
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
P
Non-ThreadedNon-Threaded
X
13 mm0,512 "
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Água Max. Caudal
252,8 l/min66,8 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 557-000-533
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
