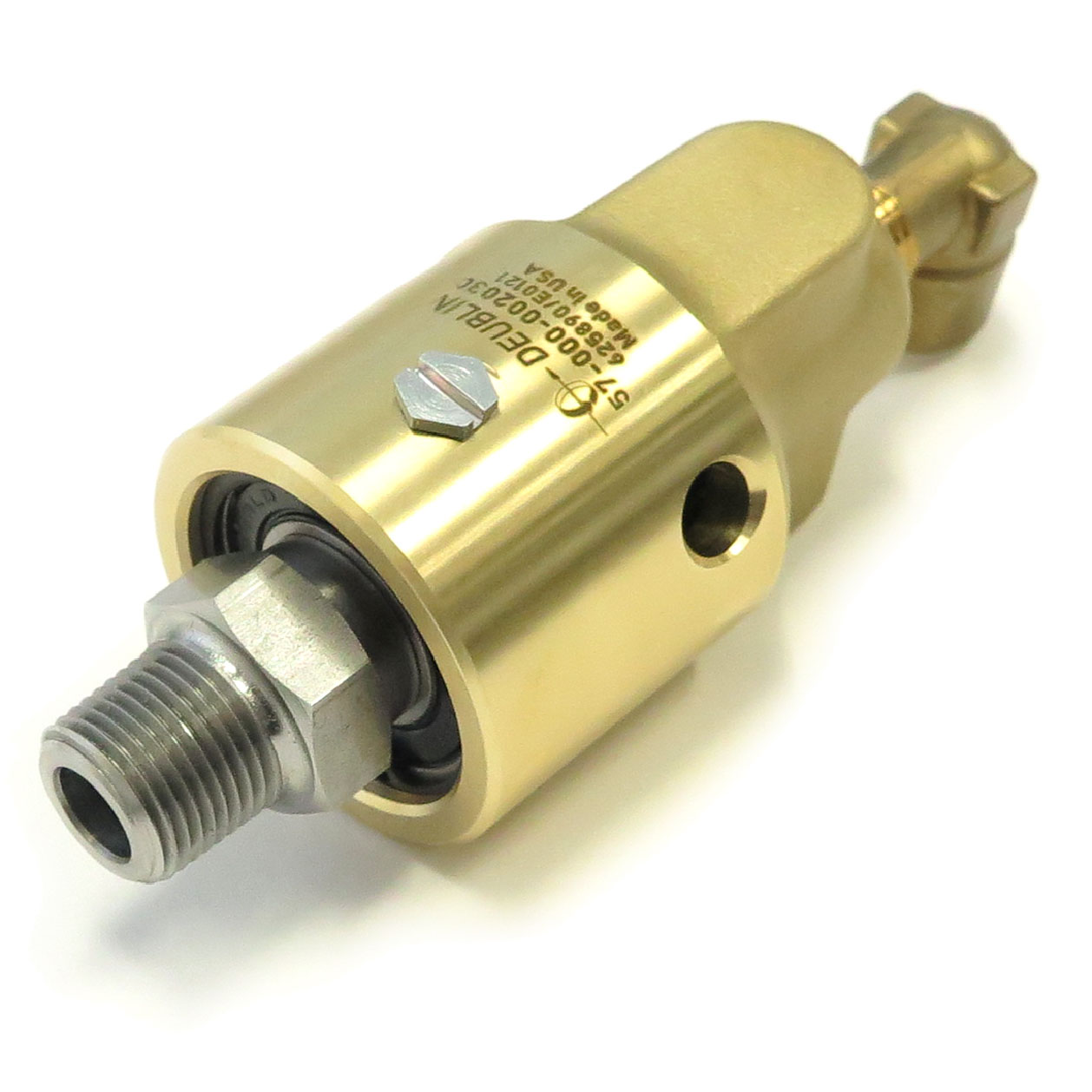

Union, Duoflow, 3/8" NPT LH, 3/8" NPT
57-000-002030
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
3/8"-18 NPT LH3/8"-18 NPT LH
B
3/8"-18 NPT3/8"-18 NPT
C
44 mm1,732 "
D1
102 mm4,016 "
D2
123 mm4,843 "
E
26 mm1,024 "
F
16 mm0,63 "
G
9,5 mm0,374 "
H
22 mm0,866 "
J
72 mm2,835 "
K
1/4"-18 NPT1/4"-18 NPT
M
19,8 mm0,78 "
N
33,3 mm1,311 "
O
NPT 1/4"-18 RHNPT 1/4"-18 RH
P
Non-ThreadedNon-Threaded
R
109 mm4,291 "
S
18 mm0,709 "
S2
6,35 mm0,25 "
S3
RotatingRotating

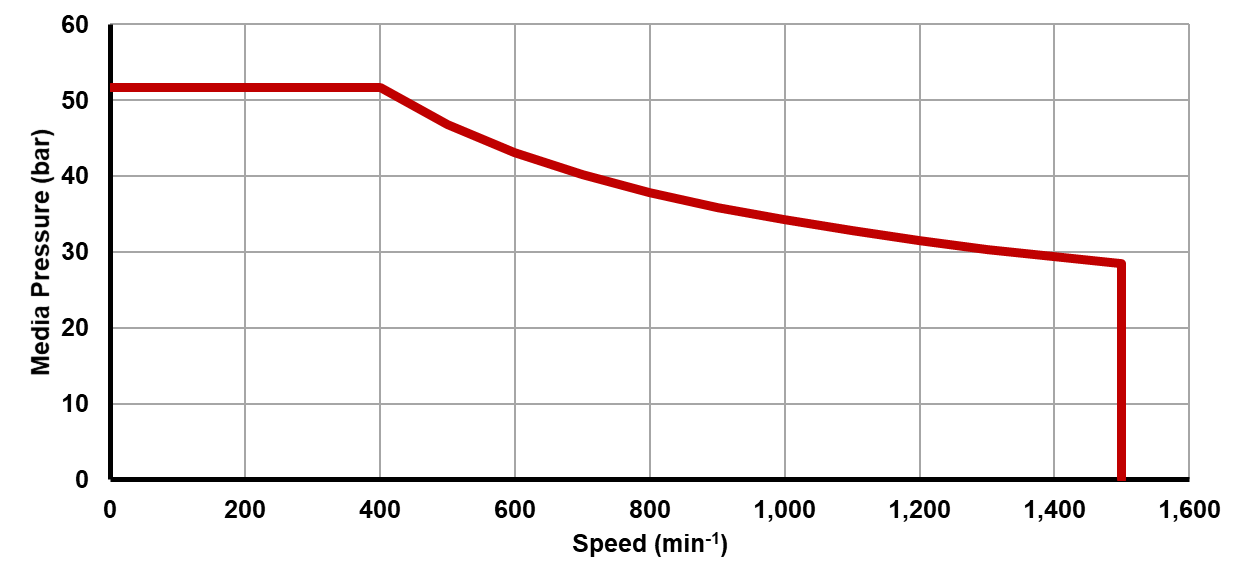

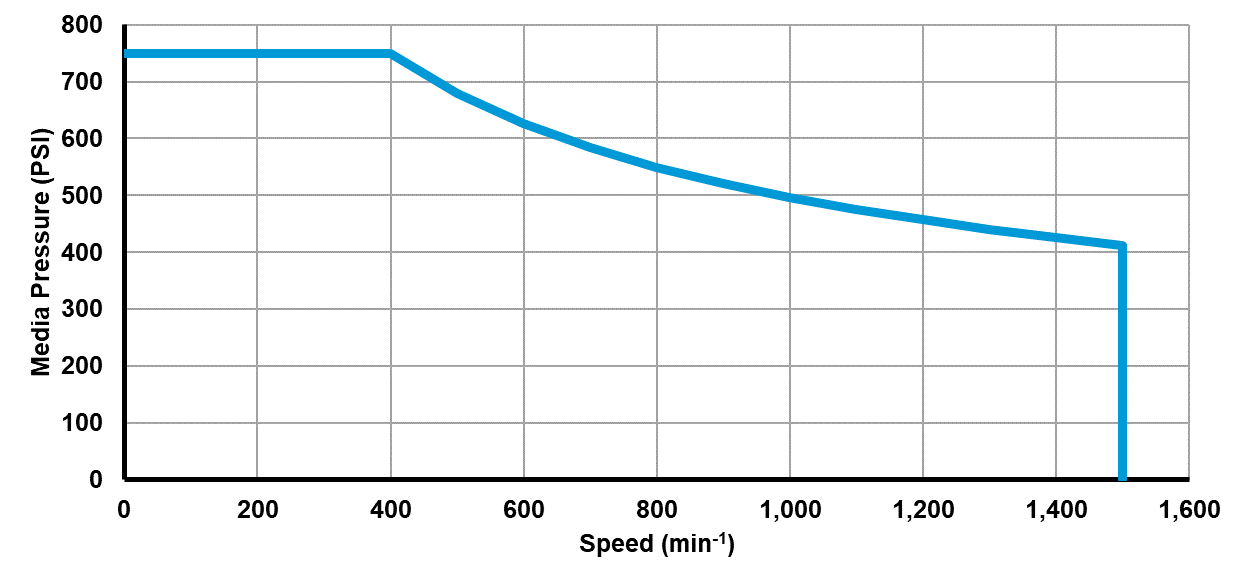

Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
3/8"-18 NPT LH 3/8"-18 NPT LH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Óleo quente Max. Caudal
12,5 l/min3,3 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
51,9 l/min13,7 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
12,5 l/min3,3 GPM
Água Max. Pressão
51,7 bar750 psi
Água Max. Temperatura
121 °C250 °F
