Union, G 1/4" RH, 3/8" NPT

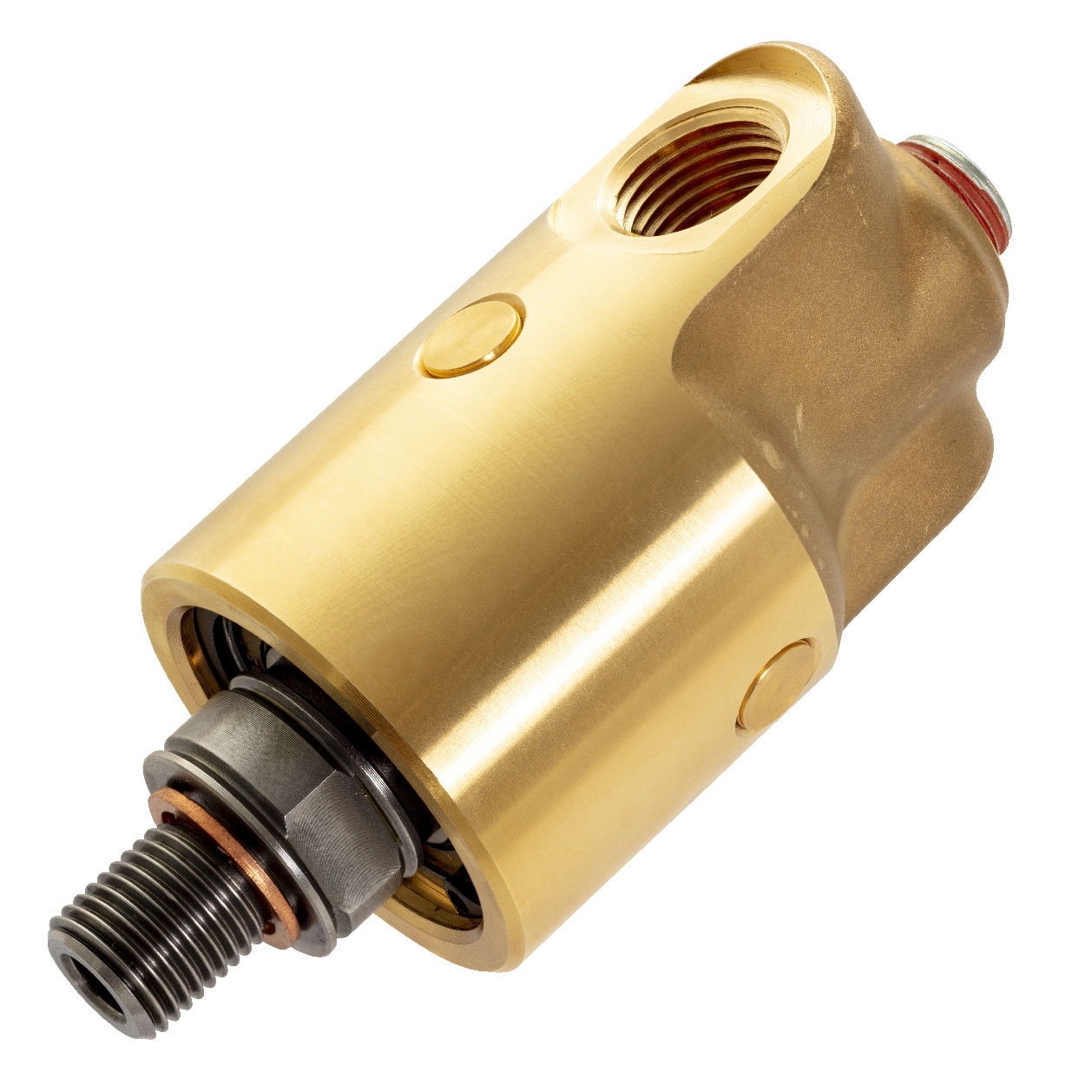

Product photo

57-013-677

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Face rotativa chavetada
  • Fácil e rápida substituição dos componentes de vedação
  • Rolamentos de esfera lubrificados para a vida
  • Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
  • 3 orifícios de respiro
  • Carcaça de liga de bronze forjado e rotor em INOX
  • Opções especiais incluem respiros roscados

Dimensões

Selected dimensions for this product
A
G 1/4"-19 RH
B
3/8"-18 NPT
C
45 mm
D1
100 mm
E
26 mm
F
16 mm
G
6,4 mm
H
19 mm
J
68 mm
K
1/4"-18 NPT
P
Non-Threaded

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Óleo quente, Vapor, Água
Conexão de rotor
G 1/4"-19 RH
Conexão de mangueira
3/8"-18 NPT
Óleo quente Max. Caudal
12,5 l/min
Óleo quente Max. Pressão
6,9 bar
Óleo quente Max. Temperatura
121 °C
Vapor Max. Caudal
51,9 l/min
Vapor Max. Pressão
1 bar
Vapor Max. Temperatura
121 °C
Água Max. Caudal
12,5 l/min
Água Max. Pressão
51,7 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 57-013-677
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
