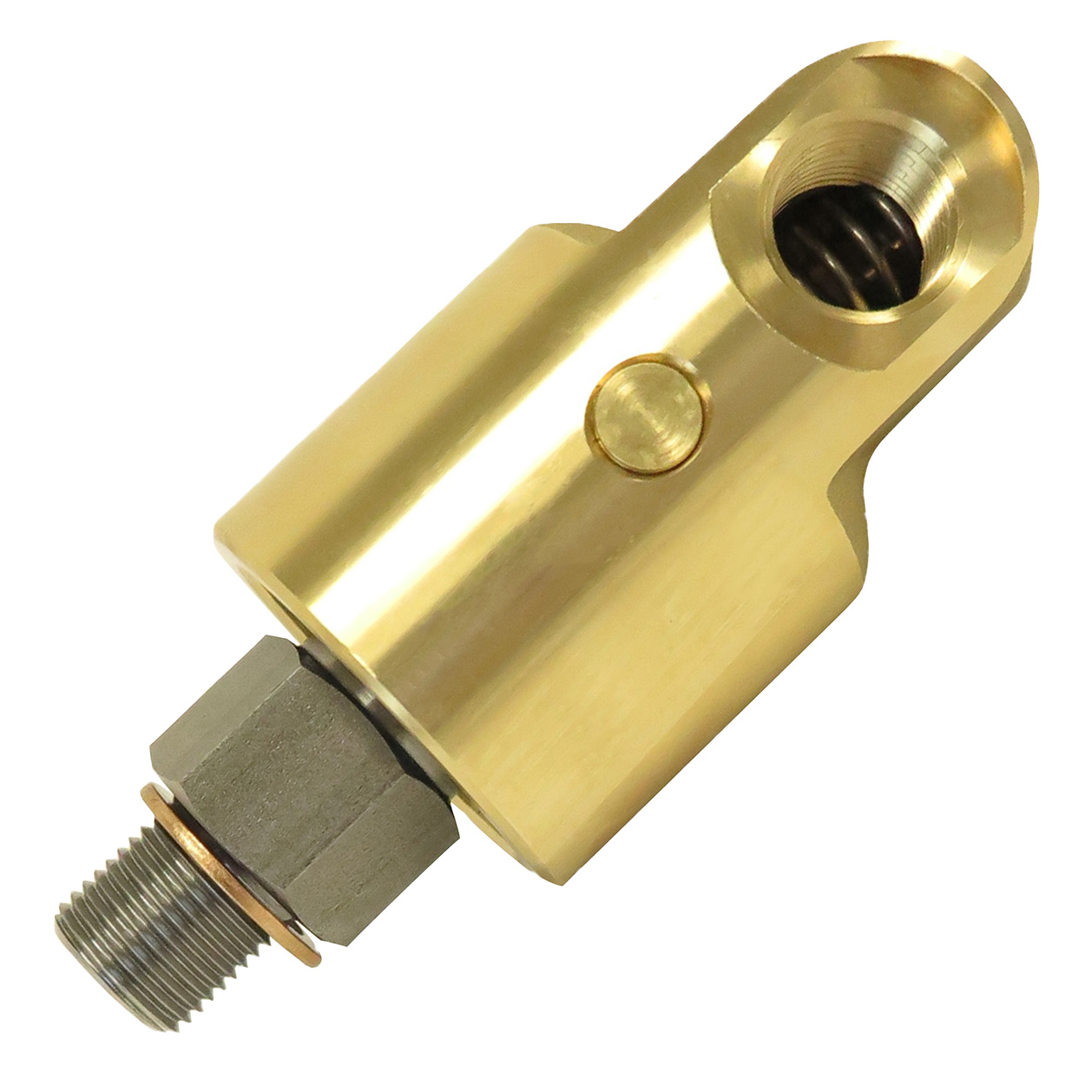

Union, 5/8" UNF LH, 3/8" NPT
57-222-683
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
5/8"-18 UNF LH5/8"-18 UNF LH
B
3/8"-18 NPT3/8"-18 NPT
C
44 mm1,732 "
D1
109,3 mm4,303 "
E
33 mm1,299 "
F
16 mm0,63 "
G
9,5 mm0,374 "
H
22 mm0,866 "
J
74 mm2,913 "
K
1/4"-18 NPT1/4"-18 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Nitrogênio, ArgônioNitrogênio, Argônio
Conexão de rotor
5/8"-18 UNF LH 5/8"-18 UNF LH
Conexão de mangueira
3/8"-18 NPT 3/8"-18 NPT
Nitrogênio Max. Caudal
2549 l/min90 CFM
Nitrogênio Max. Pressão
3,5 bar50 psi
Nitrogênio Max. Temperatura
93 °C195 °F
Argônio Max. Caudal
2549 l/min90 CFM
Argônio Max. Pressão
3,5 bar50 psi
Argônio Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 57-222-683
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
