Union, 9" flange, 8.32" pilot, 1" NPT
6200-011-115
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

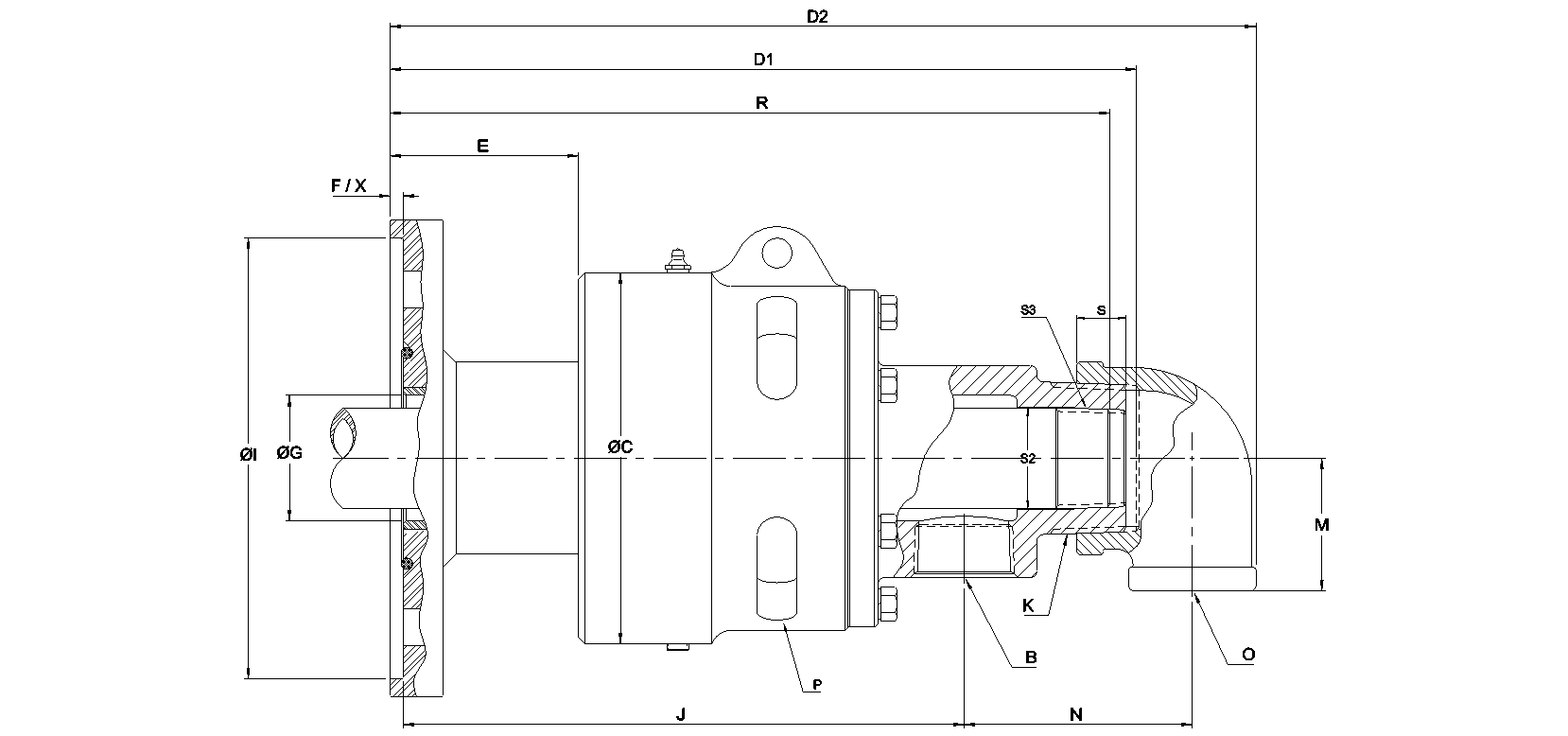

Dimensões
A
228,6 mm9 "
B
1"-11.5 NPT1"-11.5 NPT
C
133,4 mm5,252 "
D1
284,15 mm11,187 "
D2
333,49 mm13,13 "
E
82,3 mm3,24 "
F
6,4 mm0,252 "
G
47,6 mm1,874 "
I
211,25 mm8,317 "
J
217,68 mm8,57 "
K
2"-11.5 NPT2"-11.5 NPT
M
52,4 mm2,063 "
N
85,7 mm3,374 "
O
NPT 1"-11.5 RHNPT 1"-11.5 RH
P
Non-ThreadedNon-Threaded
R
273 mm10,748 "
S3
ThreadedThreaded
X
6,4 mm0,252 "
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
228.6 mm9 "
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Água Max. Caudal
208 l/min54,9 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 6000 and 6005 series
Desenho de interface
Interface Control drawing for 6200-011-115
Manual de operação
Operating Manual for 6000-series unions
Guia de serviço
Service Guide for unions beginning with 620X to 640X
