Union, 8" flange, 3.62" pilot, 2-1/2" NPT
6250-001-670
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

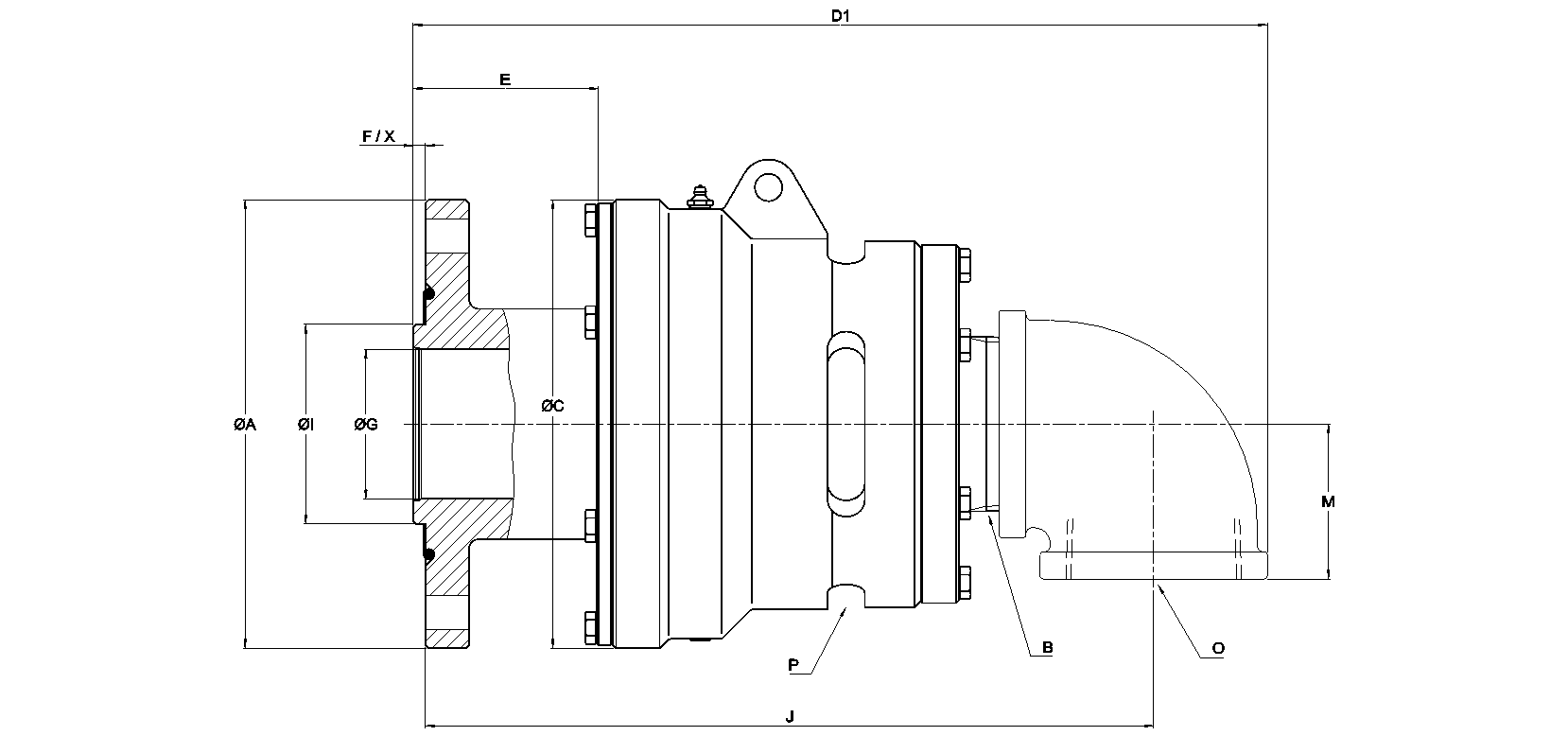

Dimensões
A
191 mm7,52 "
B
2-1/2"-8 NPT2-1/2"-8 NPT
C
178 mm7,008 "
D1
363 mm14,291 "
E
87 mm3,425 "
F
6 mm0,236 "
G
60 mm2,362 "
I
91,95 mm3,62 "
J
315 mm12,402 "
M
69 mm2,717 "
O
NPT 2-1/2"-8 RHNPT 2-1/2"-8 RH
P
Non-ThreadedNon-Threaded
X
6 mm0,236 "

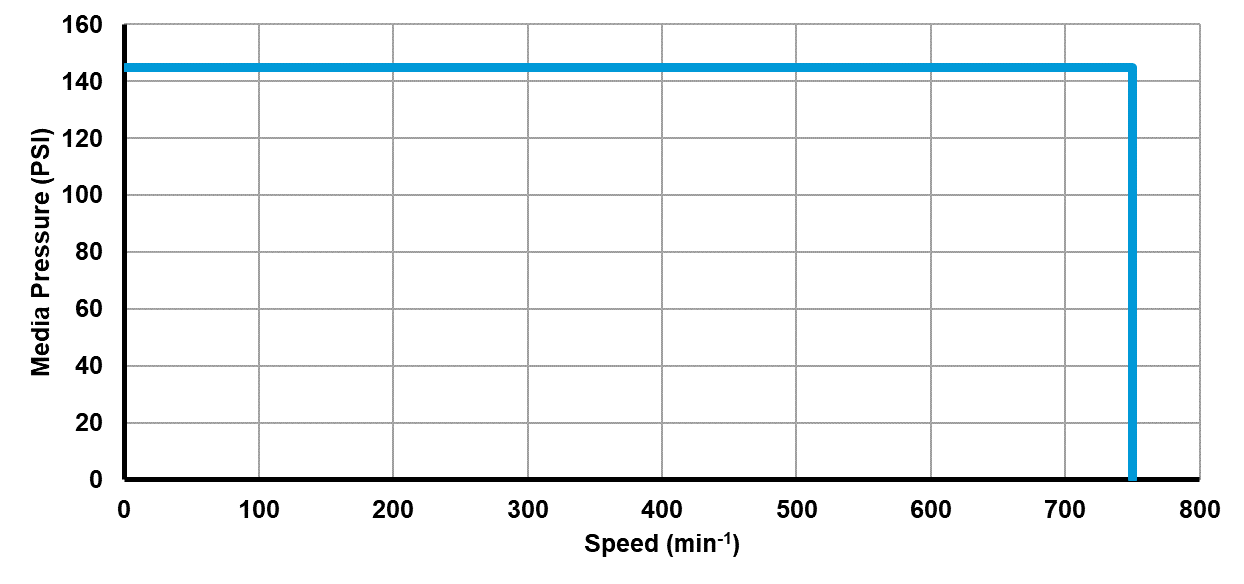

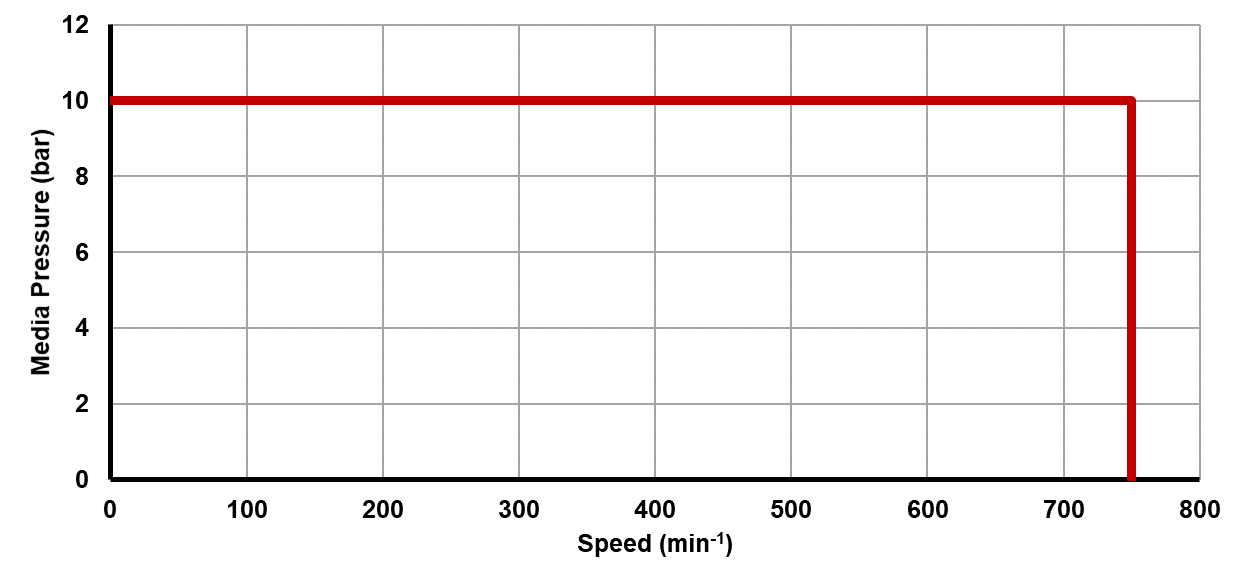

Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
191 mm7.52 "
Conexão de mangueira
2-1/2"-8 NPT 2-1/2"-8 NPT
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
150 °C300 °F
