Union, 2-1/2" NPT RH, 1-1/2" NPT
6250-006-115
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

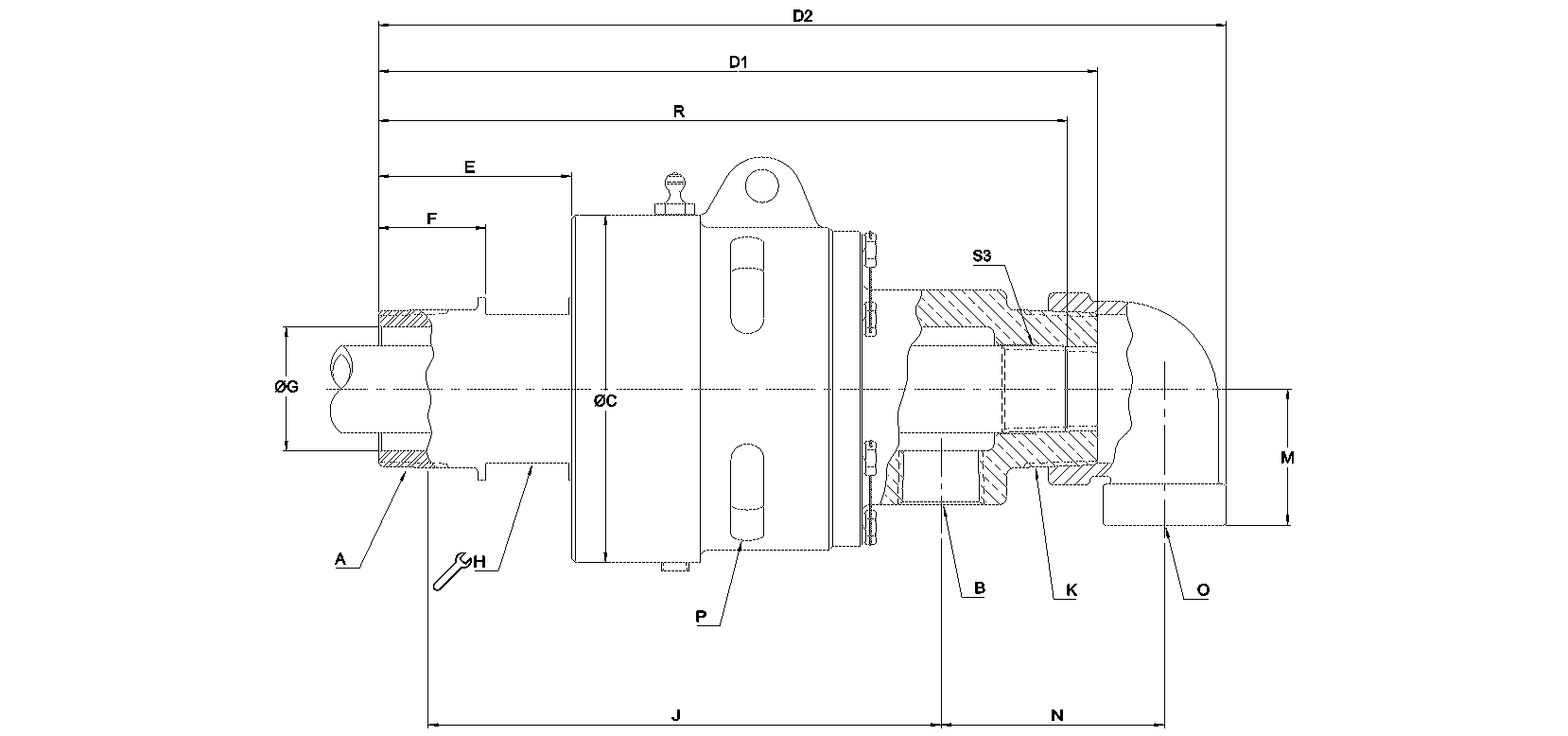

Dimensões
A
2-1/2"-8 NPT RH2-1/2"-8 NPT RH
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
176 mm6,929 "
D1
346 mm13,622 "
D2
409 mm16,102 "
E
84 mm3,307 "
F
48 mm1,89 "
G
60 mm2,362 "
H
83 mm3,268 "
J
245 mm9,646 "
K
2-1/2"-8 NPT2-1/2"-8 NPT
M
65 mm2,559 "
N
110 mm4,331 "
O
NPT 1-1/2"-11.5 RHNPT 1-1/2"-11.5 RH
P
Non-ThreadedNon-Threaded
R
339 mm13,346 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
2-1/2"-8 NPT RH 2-1/2"-8 NPT RH
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 6000 and 6005 series
Desenho de interface
Interface Control drawing for 6250-006-115
Manual de operação
Operating Manual for 6000-series unions
Guia de serviço
Service Guide for unions beginning with 620X to 640X
