Union, 2-1/2" NPT RH, 2-1/2" NPT
6250-066-115
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

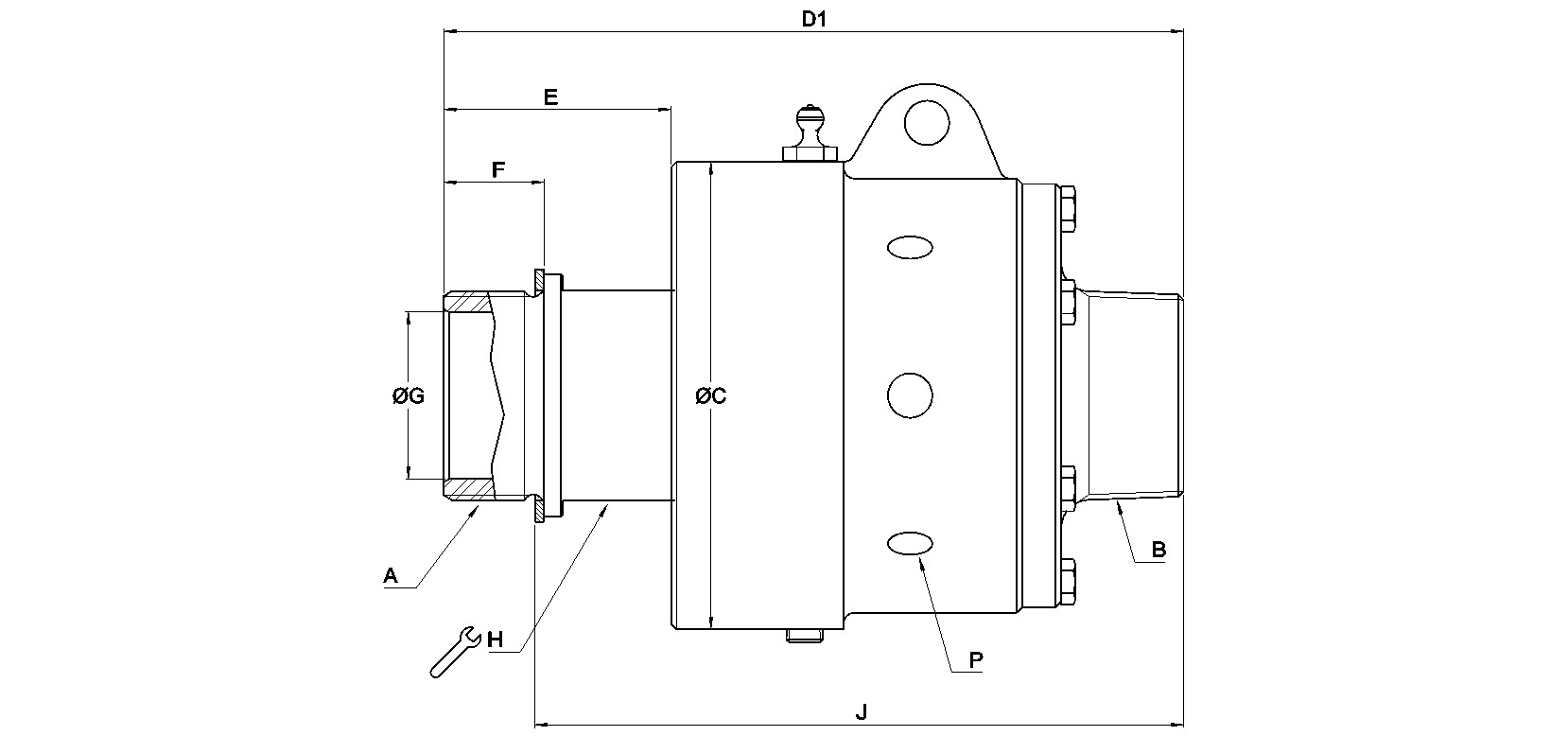

Dimensões
A
2-1/2"-8 NPT RH2-1/2"-8 NPT RH
B
2-1/2"-8 NPT2-1/2"-8 NPT
C
178 mm7,008 "
D1
274 mm10,787 "
E
86 mm3,386 "
F
47,6 mm1,874 "
G
60,3 mm2,374 "
H
60 mm2,362 "
J
251 mm9,882 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
2-1/2"-8 NPT RH 2-1/2"-8 NPT RH
Conexão de mangueira
2-1/2"-8 NPT 2-1/2"-8 NPT
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
