Union, 9" flange, 8" pilot, 1-1/2" NPT
6250-206-301
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

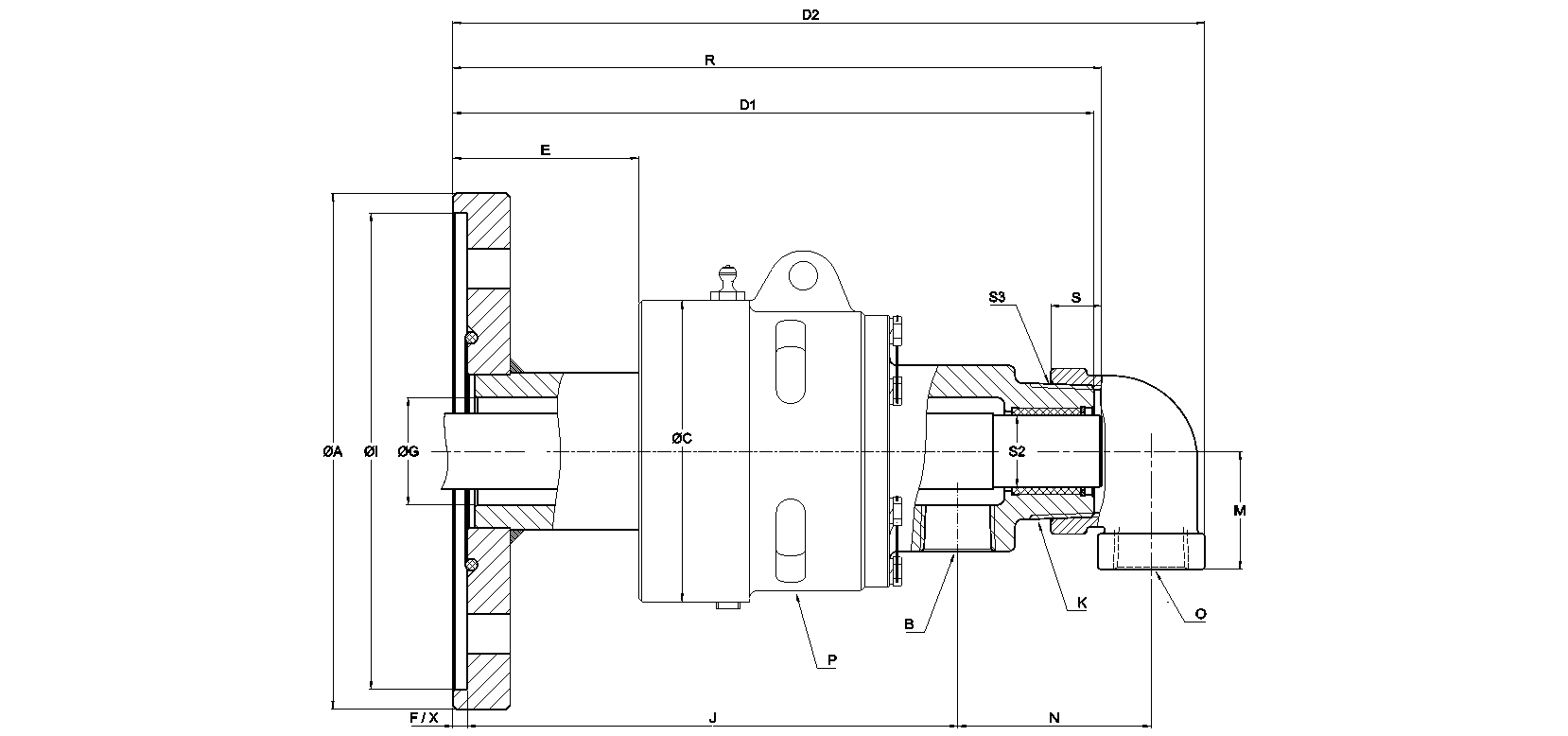

Dimensões
A
215,9 mm8,5 "
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
177,8 mm7 "
D1
363,6 mm14,315 "
D2
454,186 mm17,881 "
E
101,5 mm3,996 "
F
6,4 mm0,252 "
G
60,3 mm2,374 "
I
203,3 mm8,004 "
J
286,7 mm11,287 "
K
2-1/2"-8 NPT2-1/2"-8 NPT
M
54,864 mm2,16 "
N
137,754 mm5,423 "
O
N/A 1-1/2"-11.5 RHN/A 1-1/2"-11.5 RH
P
Non-ThreadedNon-Threaded
R
390,432 mm15,371 "
S
23 mm0,906 "
S2
47,42 mm1,867 "
S3
RotatingRotating
X
6,4 mm0,252 "
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
215.9 mm8.5 "
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 6000 and 6005 series
Manual de operação
Operating Manual for 6000-series unions
Guia de serviço
Service Guide for unions beginning with 620X to 640X
