Union, 6" flange, 3.72" pilot, 2" NPT
6300-009-256
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

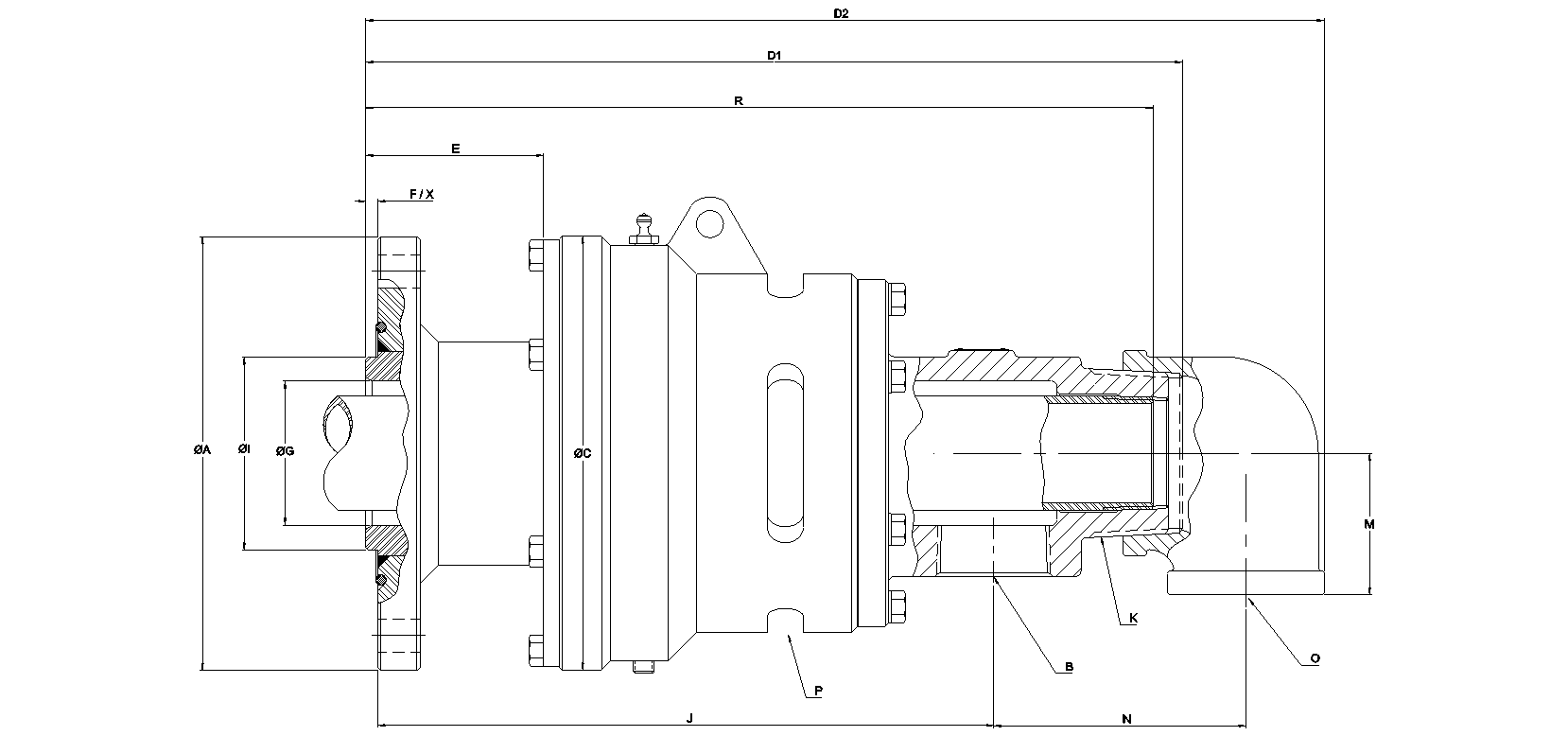

Dimensões
A
165 mm6,496 "
B
2"-11.5 NPT2"-11.5 NPT
C
229 mm9,016 "
D1
402,3 mm15,839 "
D2
484,5 mm19,075 "
E
86 mm3,386 "
F
13 mm0,512 "
G
76,2 mm3 "
I
94,488 mm3,72 "
J
310 mm12,205 "
K
3"-8 NPT3"-8 NPT
M
71 mm2,795 "
N
133 mm5,236 "
O
NPT 2"-11.5 RHNPT 2"-11.5 RH
P
Non-ThreadedNon-Threaded
R
415,3 mm16,35 "
S3
ThreadedThreaded
X
13 mm0,512 "
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
165 mm6.496 "
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Água Max. Caudal
435 l/min114,9 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
