Union, Quick Connect, 3.43" pilot, 2" NPT
6300-039-164
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Vedação flutuante com estojo de aço
- Fácil e rápida substituição dos componentes de vedação
- Fluxo de fluido completo
- Janelas de respiro / dreno
- Carcaça de ferro fundido
- Rotor em aço flangeado / roscado
- Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

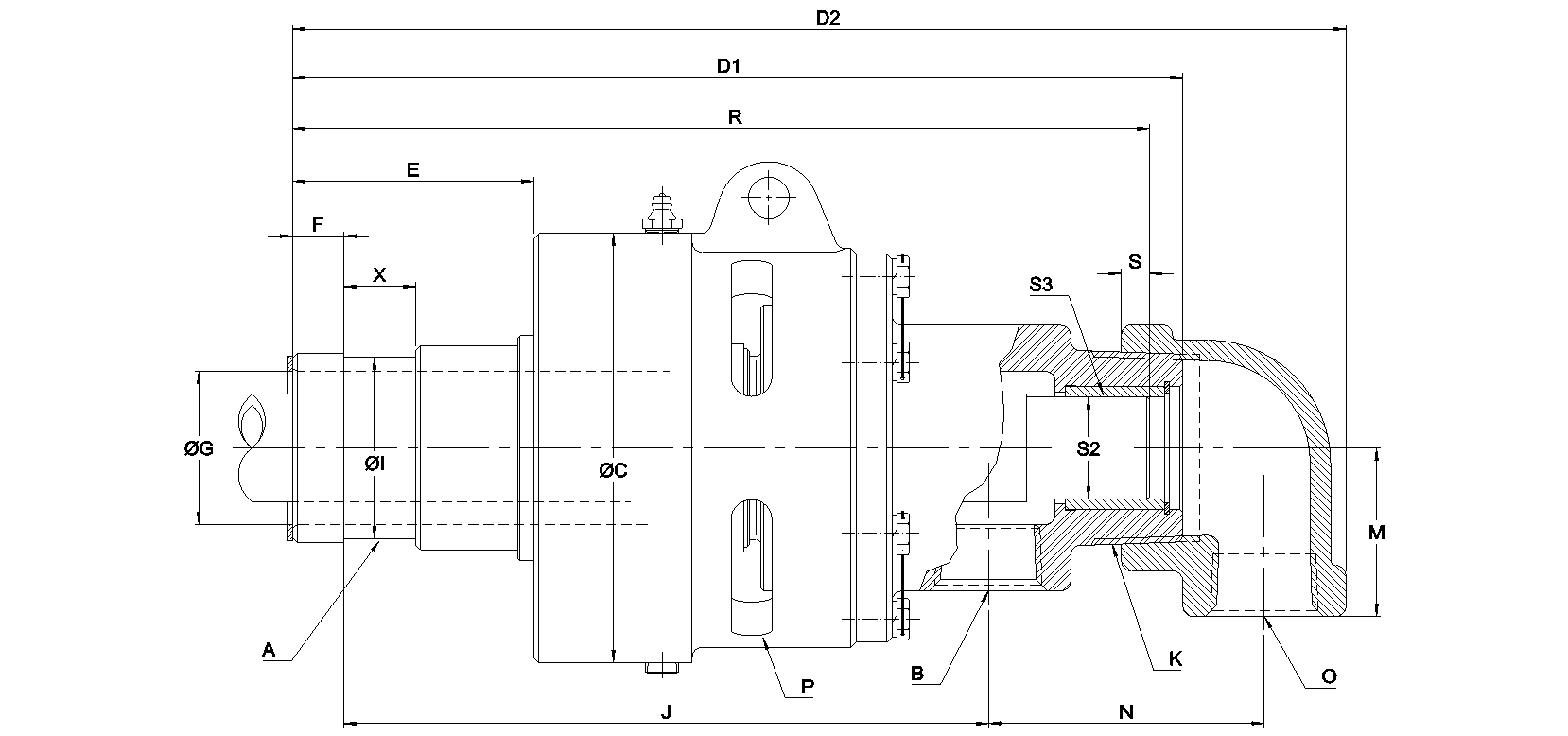

Dimensões
A
Quick ConnectQuick Connect
B
2"-11.5 NPT2"-11.5 NPT
C
228,6 mm9 "
D1
456,16 mm17,959 "
D2
485 mm19,094 "
E
135,6 mm5,339 "
F
27 mm1,063 "
G
73 mm2,874 "
I
87,12 mm3,43 "
J
337,12 mm13,272 "
K
3"-8 NPT3"-8 NPT
P
Non-ThreadedNon-Threaded
R
408,36 mm16,077 "
S3
ThreadedThreaded
X
27 mm1,063 "
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 6000 and 6005 series
Manual de operação
Operating Manual for 6000-series unions
Guia de serviço
Service Guide for unions beginning with 620X to 640X
