Union, 11" flange, 4.75" pilot, 4" NPT

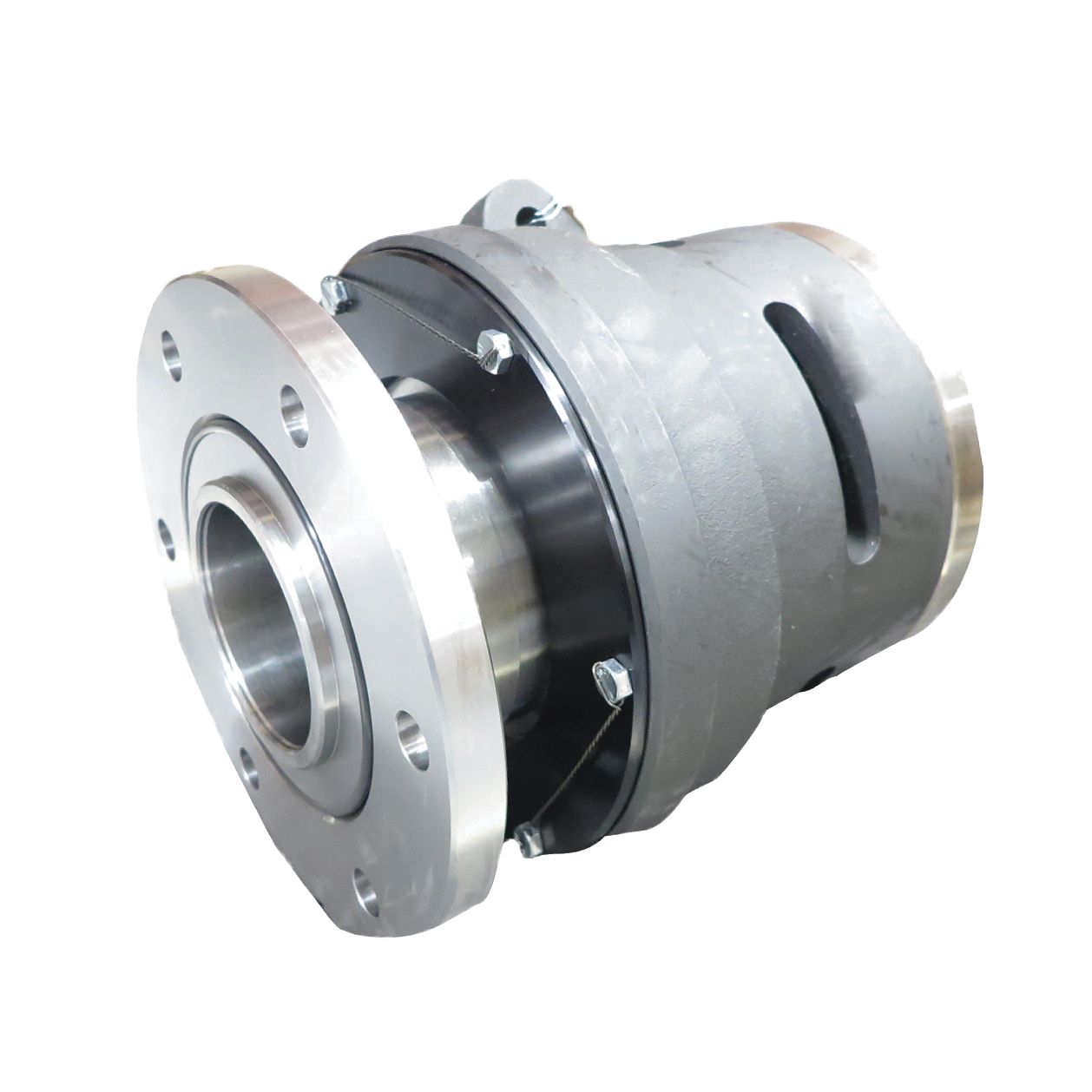

Product photo

6400-115-330

  • Projeto de fluxo único e fluxo duplo
  • União rotativa auto suportada
  • Conexão radial na carcaça
  • Selos mecânicos balanceados
  • Vedação flutuante com estojo de aço
  • Fácil e rápida substituição dos componentes de vedação
  • Fluxo de fluido completo
  • Janelas de respiro / dreno
  • Carcaça de ferro fundido
  • Rotor em aço flangeado / roscado
  • Combinação de selo: Padrão Grafite / Carbeto de tungstênio, Carbeto de silício / Carbeto de tungstênio para condições severas como água de má qualidade

Dimensões

A
276,2 mm
B
4"-8 NPT
C
278 mm
D1
348 mm
E
86 mm
F
7,5 mm
G
101,6 mm
I
120,625 mm
J
340,5 mm
X
7,5 mm

Condições de Funcionamento

Recommended operating limits for pressure and speed
Fluido
Água
Conexão de rotor
276.2 mm
Conexão de mangueira
4"-8 NPT
Água Max. Caudal
2.649,8 l/min
Água Max. Pressão
10 bar
Água Max. Temperatura
121 °C

Documentos e Recursos

Guia de instalação
Installation Guide for 6000 and 6005 series
Desenho de interface
Interface Control drawing for 6400-115-330
Manual de operação
Operating Manual for 6000-series unions
Guia de serviço
Service Guide for unions beginning with 620X to 640X
