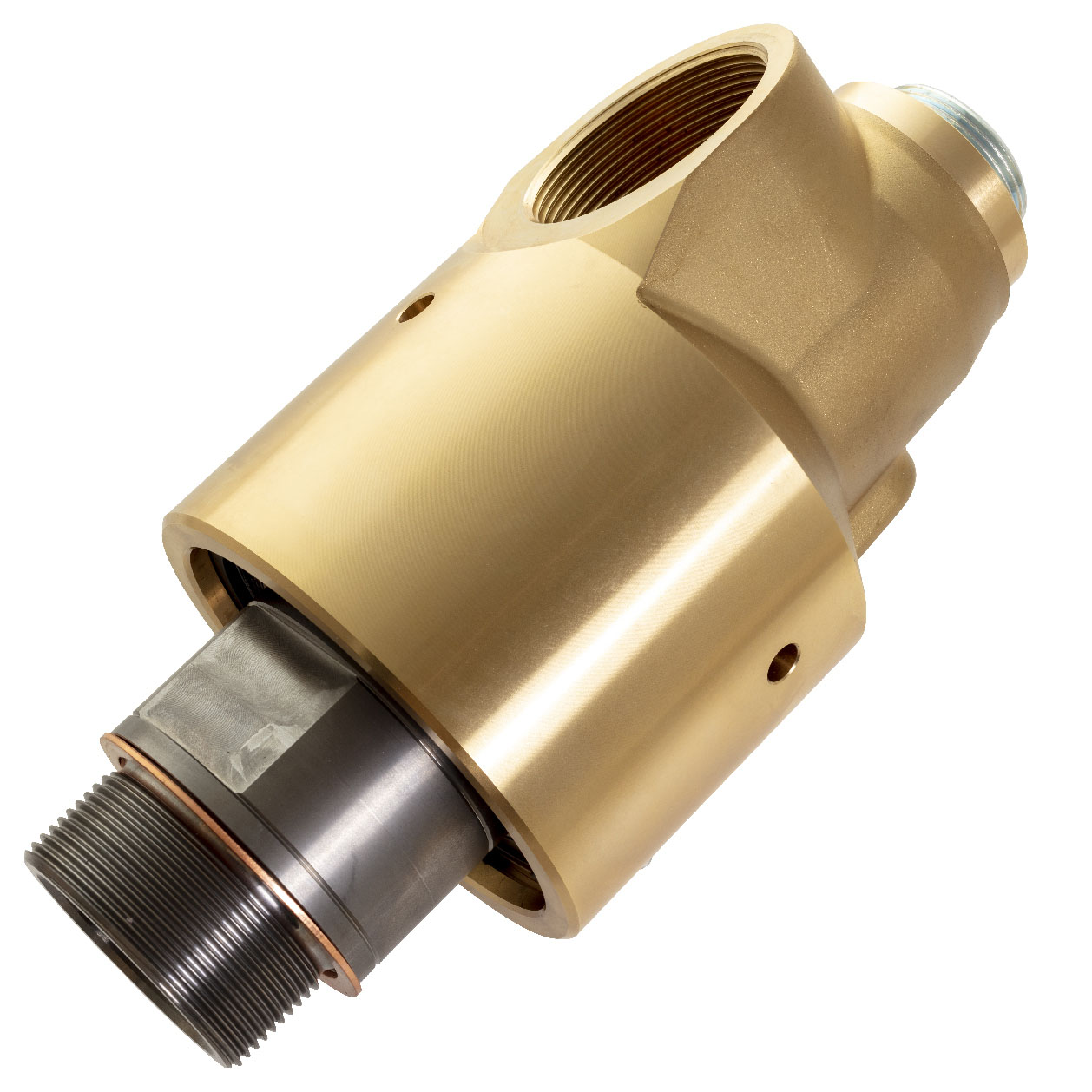

Union, G 2" RH, G 2"
655-527-124
- Operação em fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados, e projeto de baixo torque
- Combinação de selo: Grafite / Bronze para água; Grafite / Cerâmica para óleo térmico quente, água quente e vapor saturado; Carbeto de tungstênio / Cerâmica para condições severas como água de má qualidade
Dimensões
A
G 2"-11 RHG 2"-11 RH
B
G 2"-11G 2"-11
C
117,5 mm4,626 "
D1
248 mm9,764 "
E
65 mm2,559 "
F
29 mm1,142 "
G
47,6 mm1,874 "
H
60 mm2,362 "
J
164 mm6,457 "
K
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
G 2"-11 RH G 2"-11 RH
Conexão de mangueira
G 2"-11 G 2"-11
Óleo quente Max. Caudal
390,5 l/min103,2 GPM
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
121 °C250 °F
Vapor Max. Caudal
1.627,2 l/min429,9 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
390,5 l/min103,2 GPM
Água Max. Pressão
13,8 bar200 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 655-527-124
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 55 to 655
