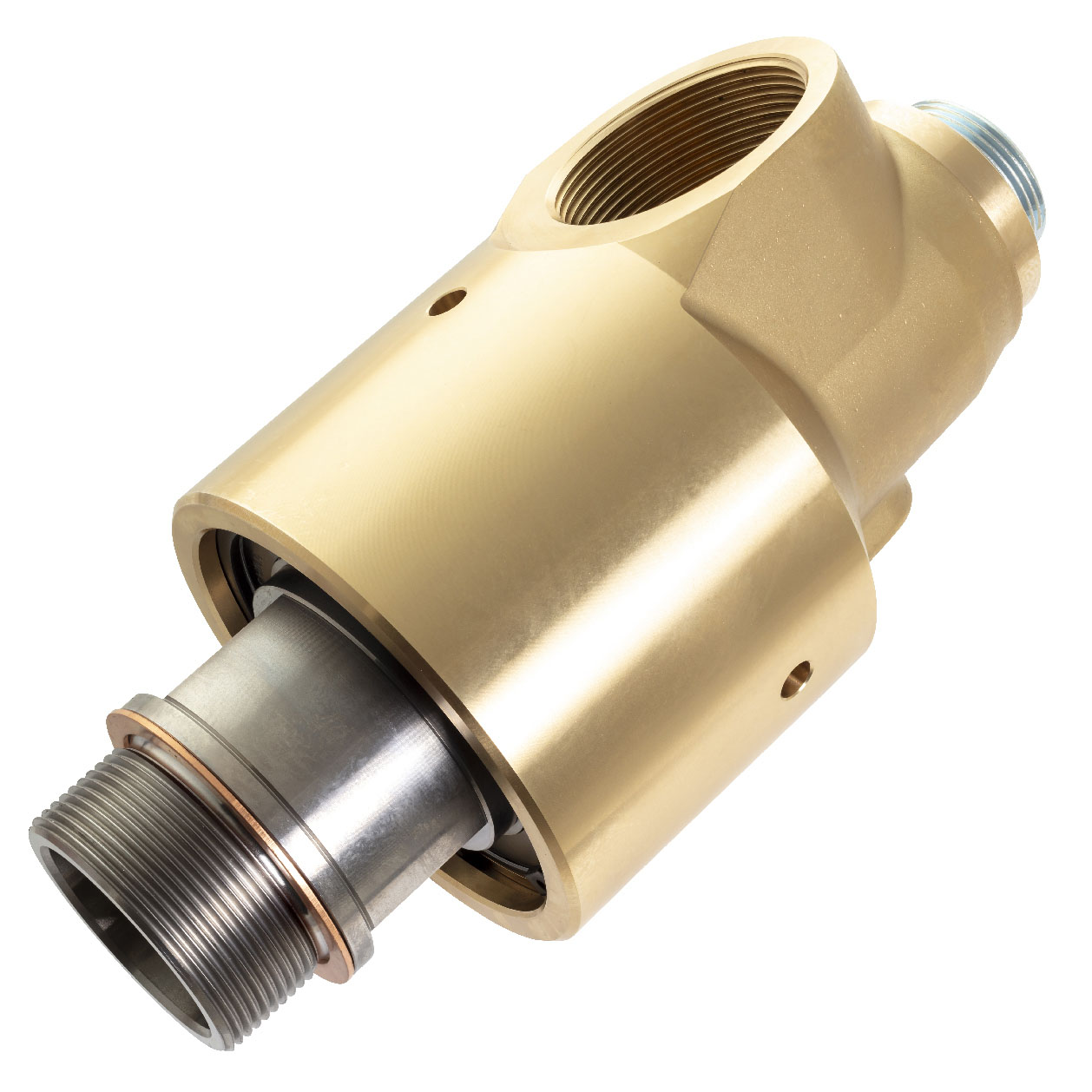

Union, G 2" RH, G 2"
657-130-124
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Face rotativa chavetada
- Fácil e rápida substituição dos componentes de vedação
- Rolamentos de esfera lubrificados para a vida
- Selo de combinação para vida útil extendida (ELS) para água de baixa qualidade
- 3 orifícios de respiro
- Carcaça de liga de bronze forjado e rotor em INOX
- Opções especiais incluem respiros roscados
Dimensões
A
G 2"-11 RHG 2"-11 RH
B
G 2"-11G 2"-11
C
118 mm4,646 "
D1
252,5 mm9,941 "
E
65 mm2,559 "
F
29 mm1,142 "
G
47,6 mm1,874 "
H
60 mm2,362 "
J
164 mm6,457 "
K
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
ÁguaÁgua
Conexão de rotor
G 2"-11 RH G 2"-11 RH
Conexão de mangueira
G 2"-11 G 2"-11
Água Max. Caudal
390,5 l/min103,2 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
93 °C195 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 54, 55, and 57 series
Desenho de interface
Interface Control drawing for 657-130-124
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions 57-series unions
