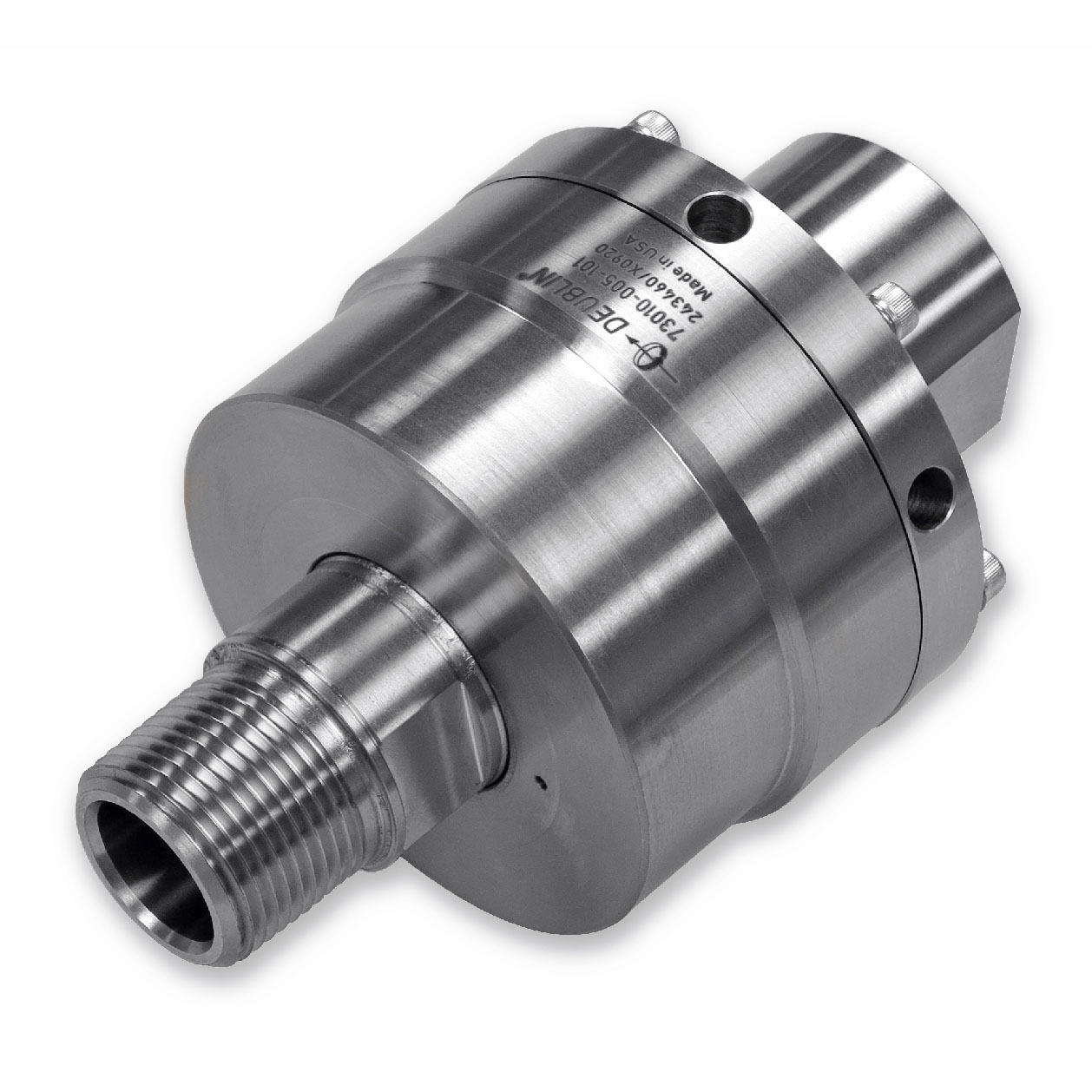

Union, Direc.Drill, 1" NPT RH, 1" NPT
73010-005-101
Dimensões
A
1"-11.5 NPT RH1"-11.5 NPT RH
B
1"-11.5 NPT1"-11.5 NPT
C
89 mm3,504 "
D1
150 mm5,906 "
E
48 mm1,89 "
F
28 mm1,102 "
G
23 mm0,906 "
H
31,75 mm1,25 "
J
121 mm4,764 "
L
44,45 mm1,75 "
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Lama de perfuraçãoLama de perfuração
Conexão de rotor
1"-11.5 NPT RH 1"-11.5 NPT RH
Conexão de mangueira
1"-11.5 NPT 1"-11.5 NPT
Lama de perfuração Max. Caudal
106 l/min28 GPM
Lama de perfuração Max. Pressão
103,4 bar1500 psi
Lama de perfuração Max. Temperatura
121 °C250 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 73010-005-101
Manual de operação
Operating Manual for 73000-series unions
