Union, 305 mm flange, 287 mm pilot, 2-1/2" NPT
755-709-543
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- 3 janelas de respiro
- Carcaça padrão de ferro fundido, carcaça opcional de ferro fundido niquelado
- Rotor em aço
Dimensões
A
304,8 mm12 "
B
2-1/2"-8 NPT2-1/2"-8 NPT
C
203,2 mm8 "
D1
328,9 mm12,949 "
D2
394,5 mm15,531 "
E
180,2 mm7,094 "
F
6,4 mm0,252 "
G
60,3 mm2,374 "
I
287,45 mm11,317 "
J
246 mm9,685 "
K
2"-11.5 NPT2"-11.5 NPT
M
55,5 mm2,185 "
N
107,2 mm4,22 "
O
NPT 1-1/4"-11.5 RHNPT 1-1/4"-11.5 RH
P
Non-ThreadedNon-Threaded
R
293 mm11,535 "
S2
40,589 mm1,598 "
S3
BrazedBrazed
X
6,4 mm0,252 "

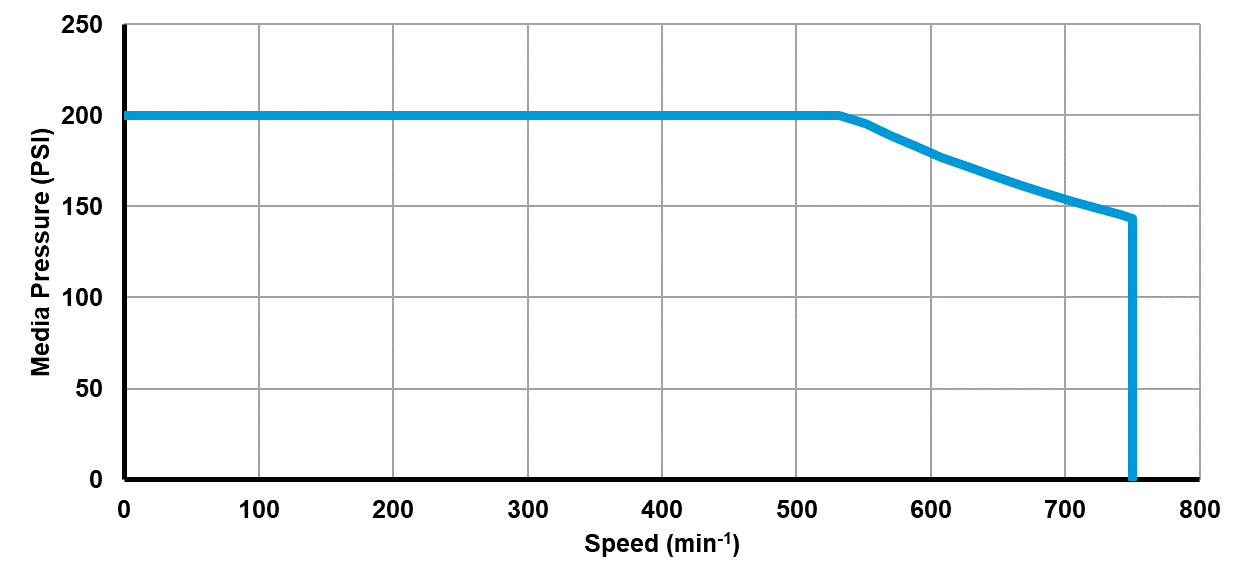

Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
304.8 mm12 "
Conexão de mangueira
2-1/2"-8 NPT 2-1/2"-8 NPT
Vapor Max. Caudal
2896 l/min765 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
695 l/min183,6 GPM
Água Max. Pressão
13,8 bar200 psi
Água Max. Temperatura
121 °C250 °F
