Union, 3" NPT LH, 3" NPT
857-000-102
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Carbeto de tungstênio
- Fluxo de fluido completo
- Fácil e rápida substituição dos componentes de vedação
- Carcaça com respiros / dreno
- Carcaça de ferro fundido
- Rotor em aço

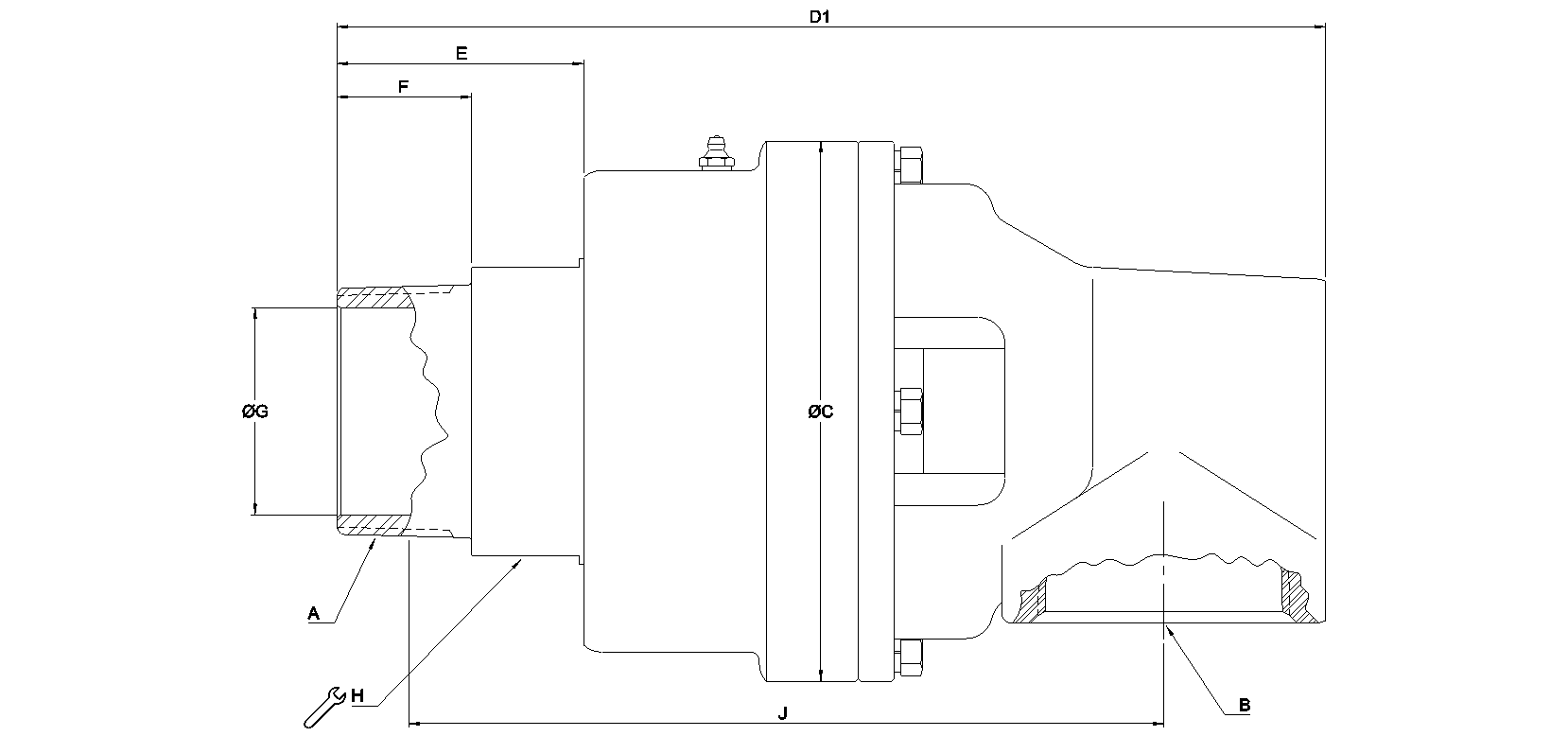

Dimensões
A
3"-8 NPT LH3"-8 NPT LH
B
3"-8 NPT3"-8 NPT
C
190,5 mm7,5 "
D1
349 mm13,74 "
E
87,2 mm3,433 "
F
47,6 mm1,874 "
G
73 mm2,874 "
H
101,6 mm4 "
J
266,7 mm10,5 "

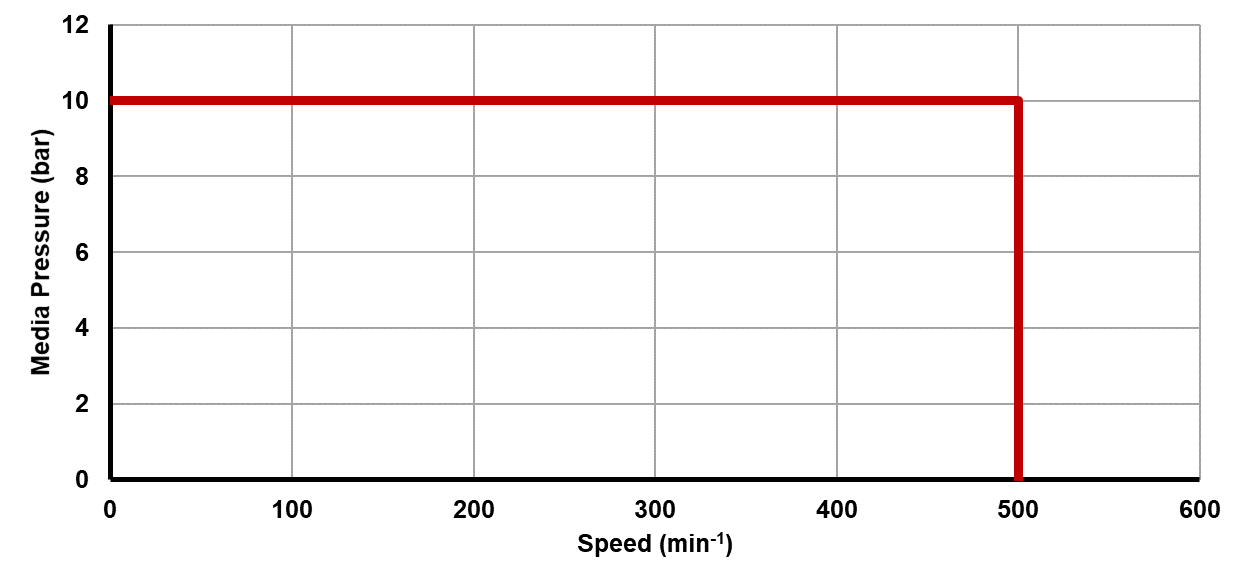

Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
3"-8 NPT LH 3"-8 NPT LH
Conexão de mangueira
3"-8 NPT 3"-8 NPT
Vapor Max. Caudal
4170 l/min1.101,6 GPM
Vapor Max. Pressão
3,5 bar50 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
1001 l/min264,4 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 857-000-102
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 857
