Union, Quick Connect, 3.4" pilot, 2" NPT
857-002-128
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Carbeto de tungstênio
- Fluxo de fluido completo
- Fácil e rápida substituição dos componentes de vedação
- Carcaça com respiros / dreno
- Carcaça de ferro fundido
- Rotor em aço

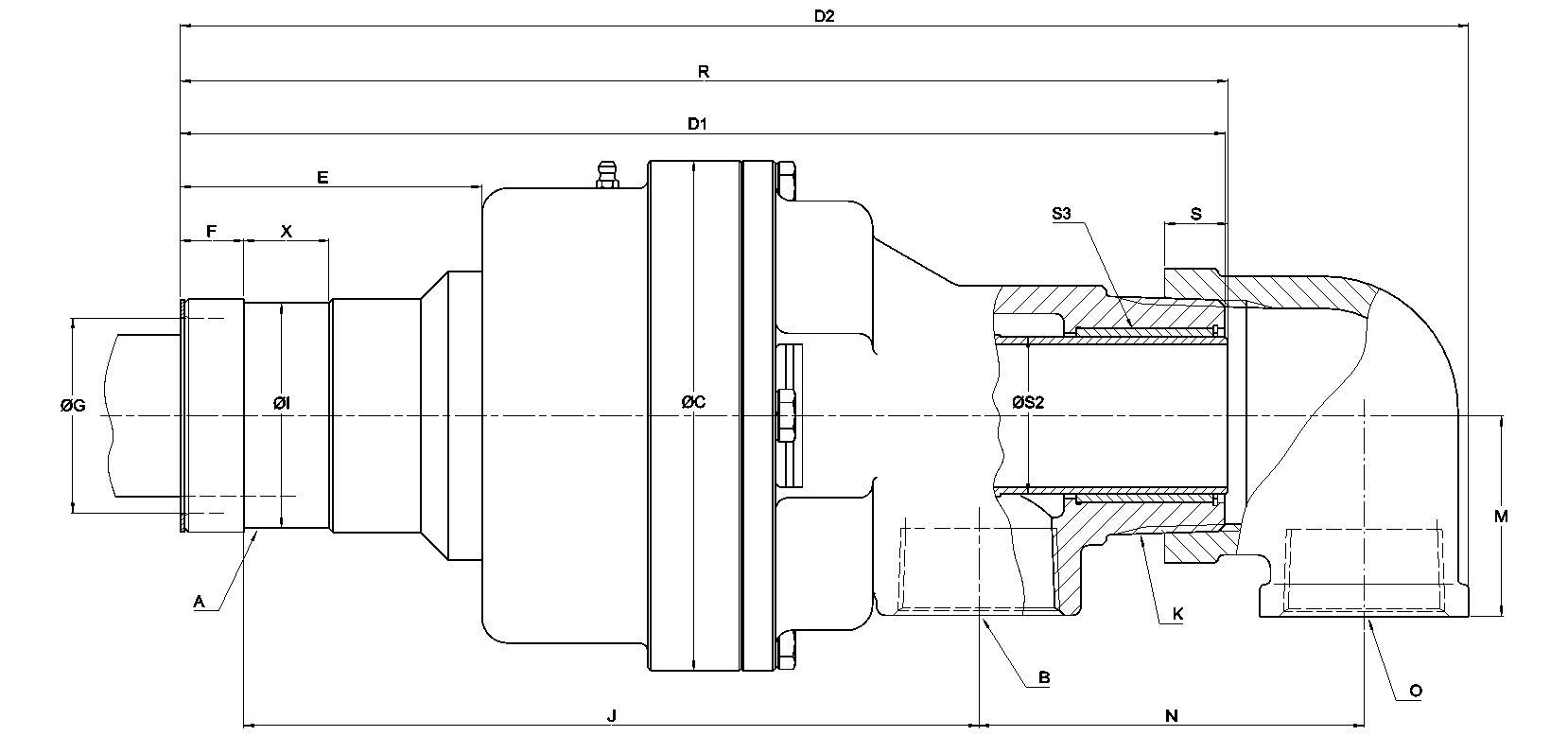

Dimensões
A
Quick ConnectQuick Connect
B
2"-11.5 NPT2"-11.5 NPT
C
190 mm7,48 "
D1
391 mm15,394 "
D2
487 mm19,173 "
E
112,7 mm4,437 "
F
22 mm0,866 "
G
73 mm2,874 "
I
87,12 mm3,43 "
J
298 mm11,732 "
K
3"-8 NPT3"-8 NPT
M
75 mm2,953 "
N
150 mm5,906 "
O
NPT 2"-11.5 RHNPT 2"-11.5 RH
R
391 mm15,394 "
S
23,6 mm0,929 "
S2
58,7 mm2,311 "
S3
RotatingRotating
X
22 mm0,866 "
Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Vapor Max. Caudal
4170 l/min1.101,6 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
1001 l/min264,4 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 857
