Union, 9" flange, 4" pilot, 2" NPT
857-002-132
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Carbeto de tungstênio
- Fluxo de fluido completo
- Fácil e rápida substituição dos componentes de vedação
- Carcaça com respiros / dreno
- Carcaça de ferro fundido
- Rotor em aço

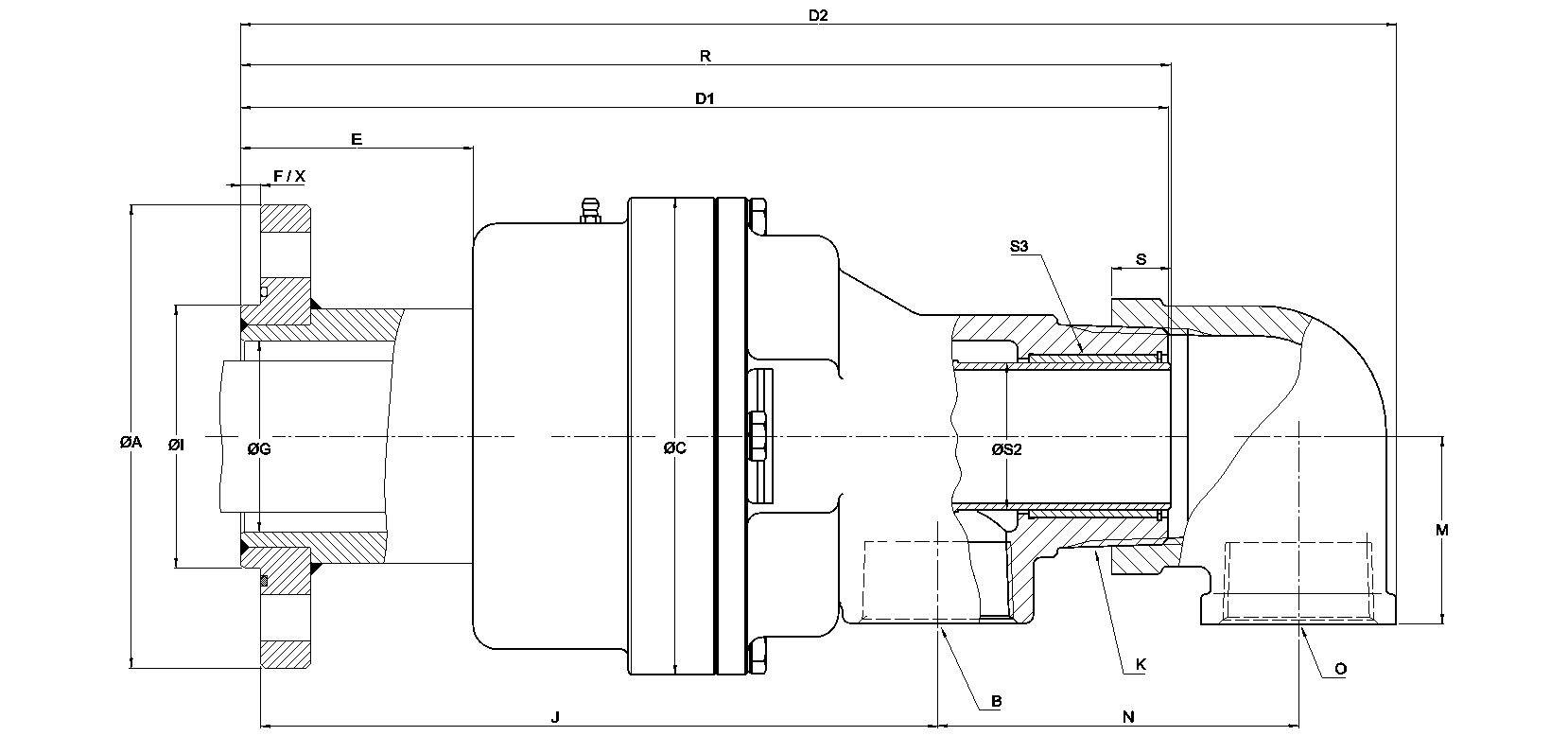

Dimensões
A
228,6 mm9 "
B
2"-11.5 NPT2"-11.5 NPT
C
191 mm7,52 "
D1
378,6 mm14,906 "
D2
456 mm17,953 "
E
97,6 mm3,843 "
F
6,4 mm0,252 "
G
76 mm2,992 "
I
101,68 mm4,003 "
J
277 mm10,906 "
K
3"-8 NPT3"-8 NPT
M
74,6 mm2,937 "
N
135 mm5,315 "
O
NPT 2"-11.5 RHNPT 2"-11.5 RH
R
366 mm14,409 "
S
70 mm2,756 "
S2
58,623 mm2,308 "
S3
RotatingRotating
X
6,4 mm0,252 "
Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
228.6 mm9 "
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Vapor Max. Caudal
4170 l/min1.101,6 GPM
Vapor Max. Pressão
1 bar120 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
1001 l/min264,4 GPM
Água Max. Pressão
10 bar15 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 857-002-132
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 857
