Union, Quick Connect, 3.3" pilot, 2" NPT
857-006-128
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Carbeto de tungstênio
- Fluxo de fluido completo
- Fácil e rápida substituição dos componentes de vedação
- Carcaça com respiros / dreno
- Carcaça de ferro fundido
- Rotor em aço

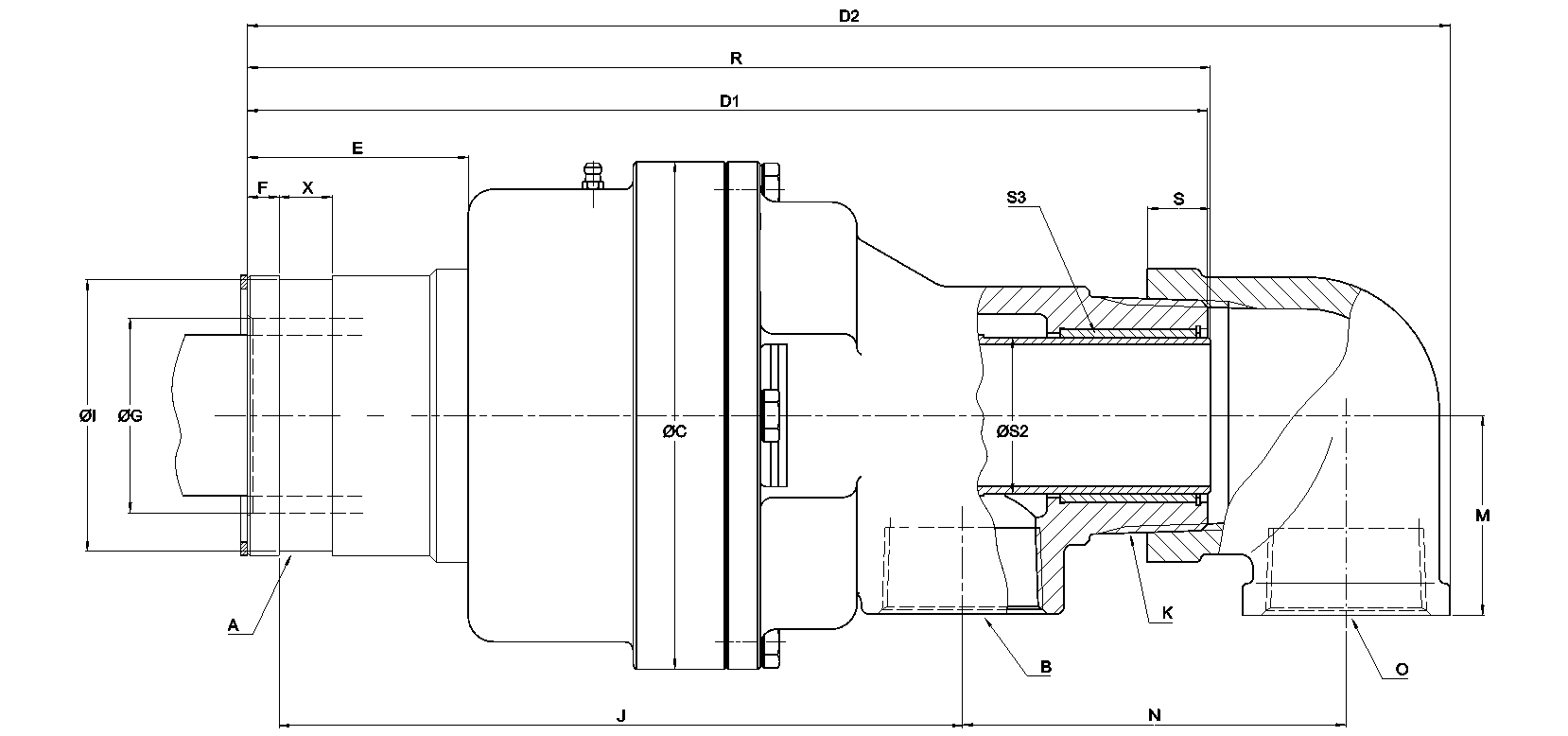

Dimensões
A
Quick ConnectQuick Connect
B
2"-11.5 NPT2"-11.5 NPT
C
190,5 mm7,5 "
D1
406,4 mm16 "
D2
481,61 mm18,961 "
E
111,9 mm4,406 "
F
88,9 mm3,5 "
G
73 mm2,874 "
I
84,12 mm3,312 "
J
294,4 mm11,591 "
K
1-1/4"-11.5 NPT1-1/4"-11.5 NPT
M
76,86 mm3,026 "
N
145,9 mm5,744 "
O
NPT 2"-11.5 RHNPT 2"-11.5 RH
R
378,48 mm14,901 "
S
11,28 mm0,444 "
S2
42,6 mm1,677 "
S3
BrazedBrazed
X
31,8 mm1,252 "
Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Vapor Max. Caudal
4170 l/min1.101,6 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
1001 l/min264,4 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 857-006-128
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 857
