Union, Quick Connect, 3.4" pilot, 2" NPT
857-006-264
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Conexão radial na carcaça
- Selos mecânicos balanceados
- Combinação de selo: Grafite / Carbeto de tungstênio
- Fluxo de fluido completo
- Fácil e rápida substituição dos componentes de vedação
- Carcaça com respiros / dreno
- Carcaça de ferro fundido
- Rotor em aço

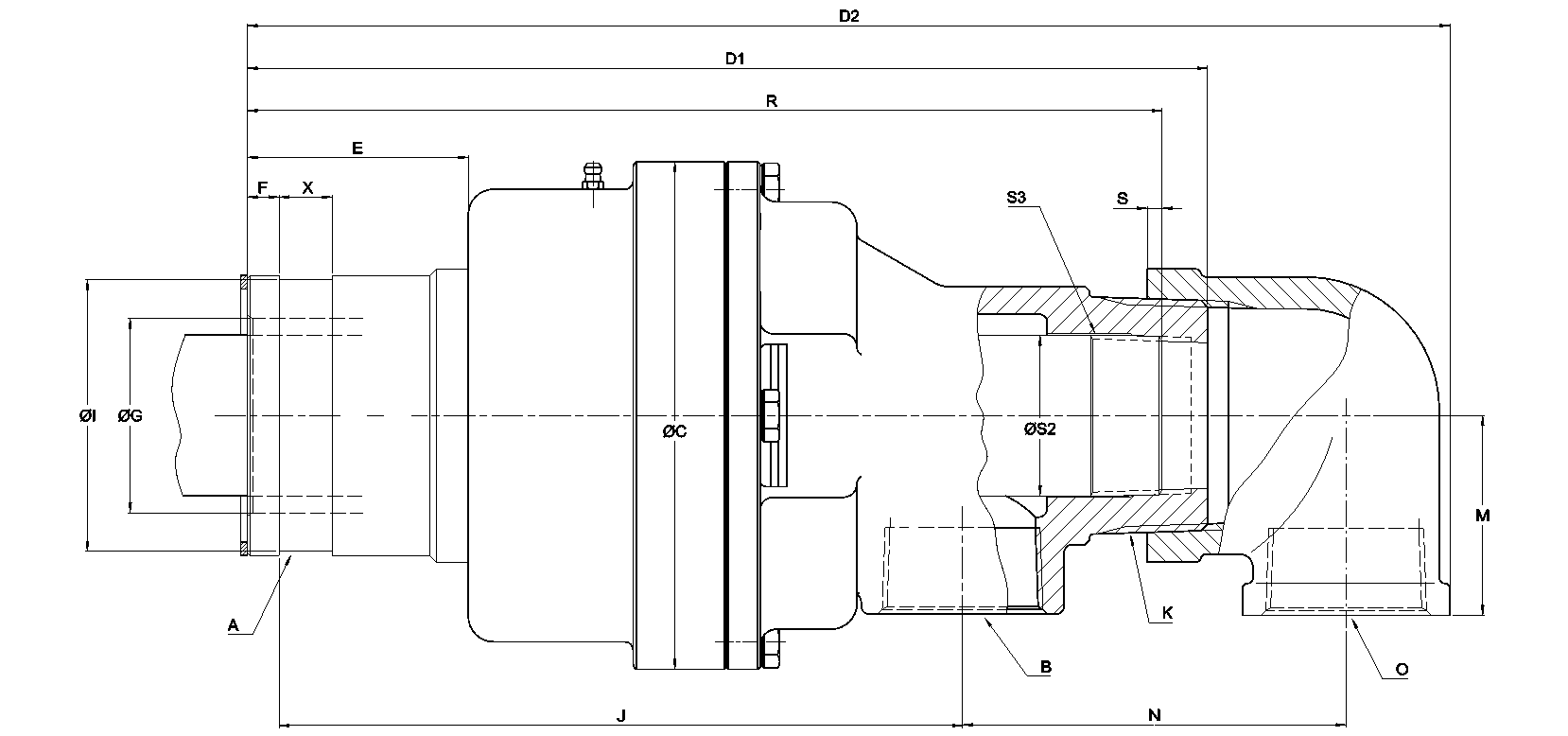

Dimensões
A
Quick ConnectQuick Connect
B
2"-11.5 NPT2"-11.5 NPT
C
190,5 mm7,5 "
D1
481 mm18,937 "
D2
570,41 mm22,457 "
E
200,7 mm7,902 "
F
88,9 mm3,5 "
G
73 mm2,874 "
I
87,12 mm3,43 "
J
383,2 mm15,087 "
K
3"-8 NPT3"-8 NPT
M
76,2 mm3 "
N
145,9 mm5,744 "
O
NPT 2"-11.5 RHNPT 2"-11.5 RH
R
467,28 mm18,397 "
S2
41,6 mm1,638 "
S3
ThreadedThreaded
X
22,2 mm0,874 "
Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Vapor Max. Caudal
4170 l/min1.101,6 GPM
Vapor Max. Pressão
1 bar15 psi
Vapor Max. Temperatura
121 °C250 °F
Água Max. Caudal
1001 l/min264,4 GPM
Água Max. Pressão
10 bar150 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for 857-006-264
Manual de operação
Operating Manual for 54, 55, and 57 series
Guia de serviço
Service Guide for unions beginning with 857
