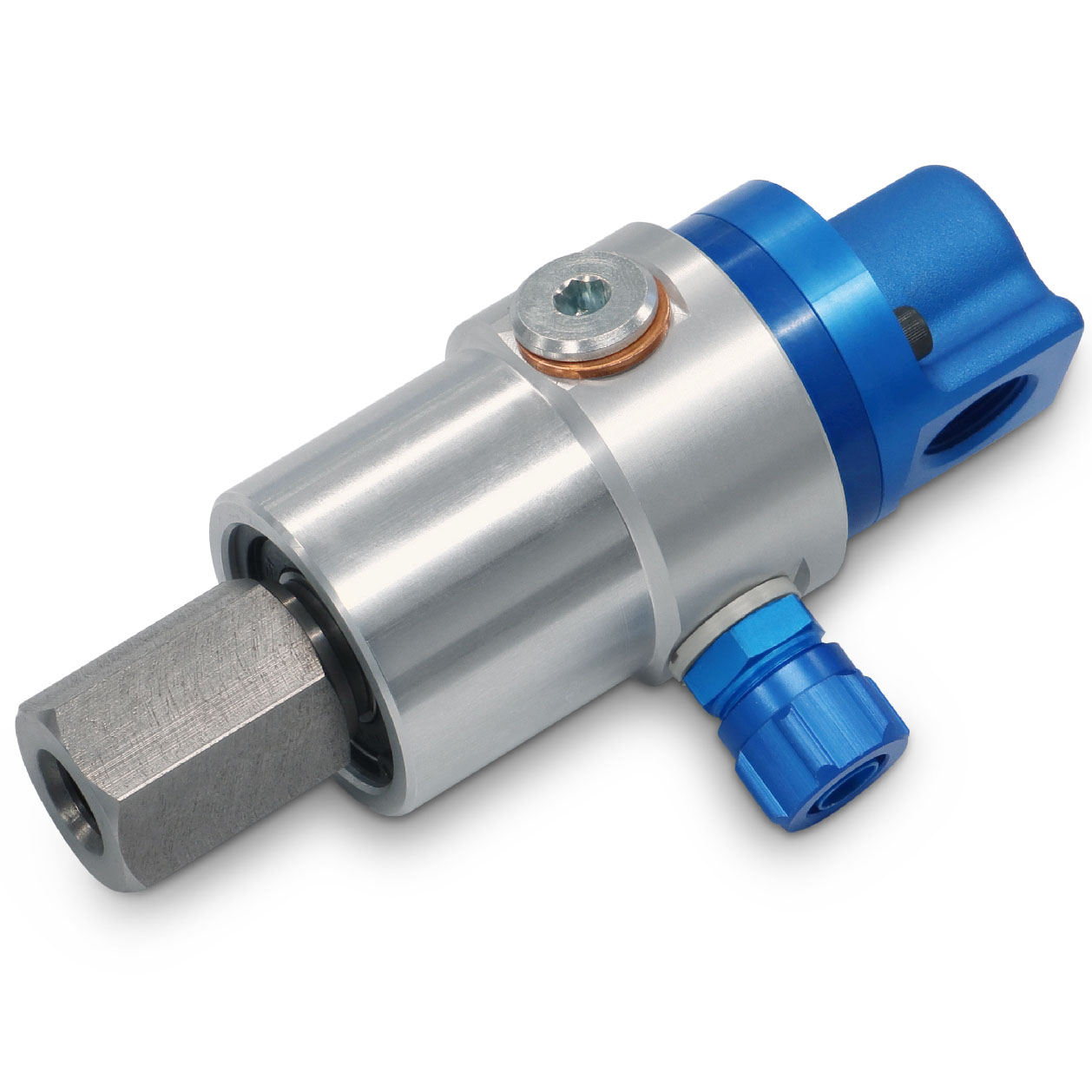

Union, Pop-Off, Female 12 mm pilot, G 3/8"
902-120-104
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão

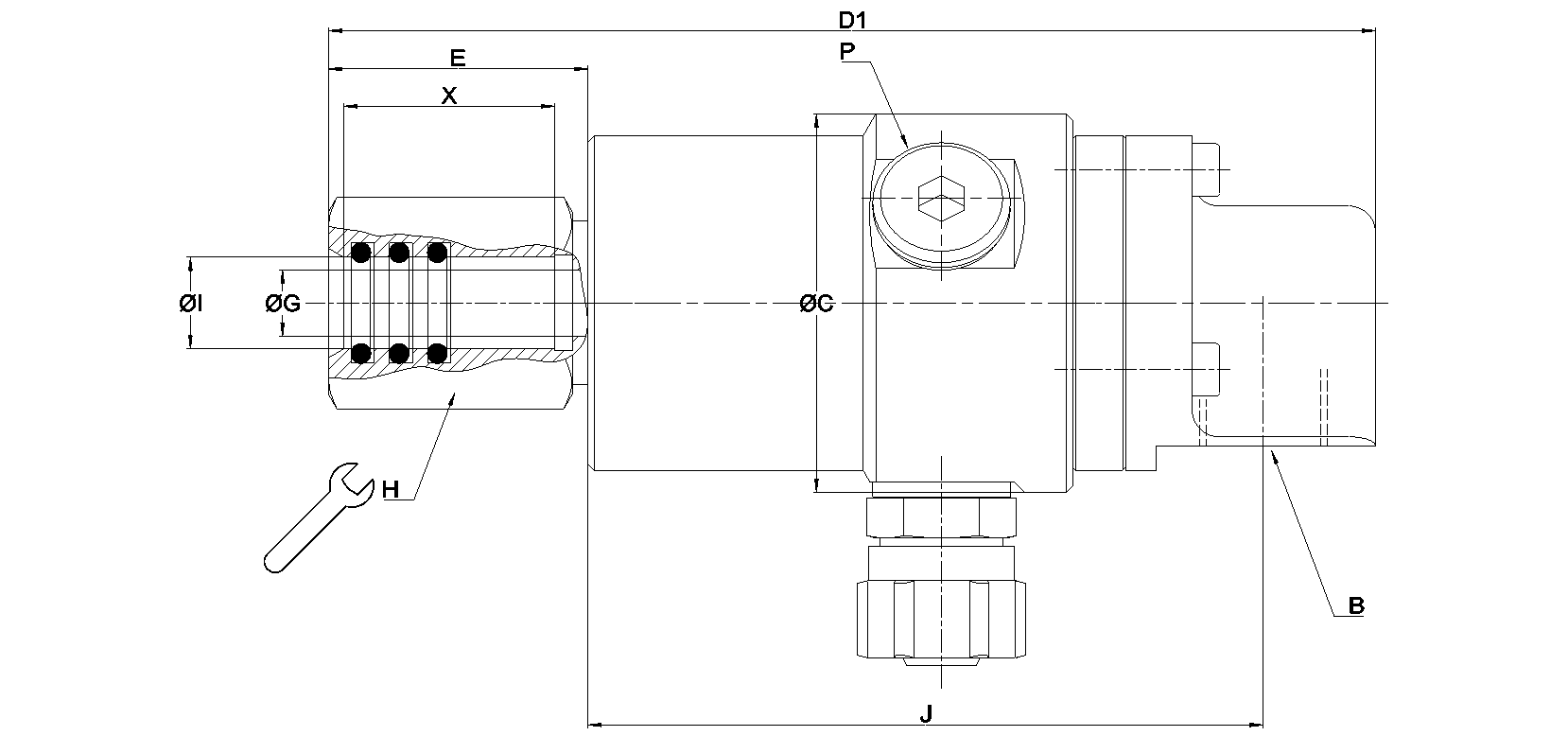

Dimensões
A
O-ringO-ring
B
G 3/8"-19G 3/8"-19
C
49,5 mm1,949 "
D1
137 mm5,394 "
E
34 mm1,339 "
G
8,7 mm0,343 "
I
12,027 mm0,474 "
J
88 mm3,465 "
P
G 1/4"-19G 1/4"-19
X
27,6 mm1,087 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
O-ring O-ring
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
82 l/min21,7 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Rotor-Mounted unions
Desenho de interface
Interface Control drawing for 902-120-104
Manual de operação
Operating Manual for "Pop-Off" unions for machine tools
