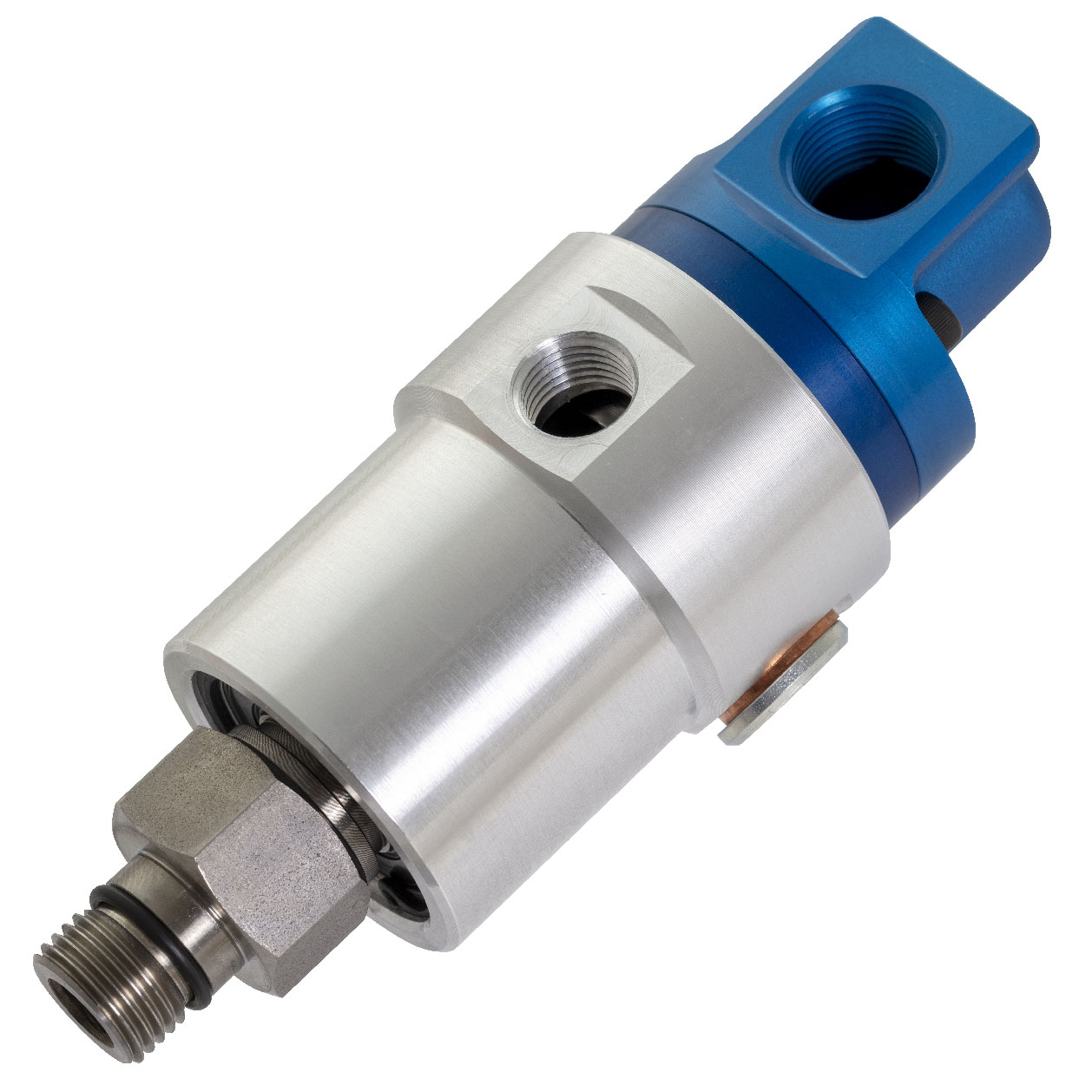

Union, Pop-Off, M16x1.5 LH, 16 mm pilot, G 3/8" radial
902-120-192
- Passagem simples para fluido refrigerante de usinagem ou MQL
- A tecnologia Pop-Off ™ permite funcionamento a seco ilimitado sem pressão de fluido
- O projeto de fluxo total não possui obstruções para prender limalhas ou detritos
- Suportado por mancais com rotor roscado para fácil instalação
- Rolamentos radiais de esferas para operação suave
- Sistema labirinto e grandes aberturas para proteger rolamentos de esferas
- Selos mecânicos balanceados feitos de carboneto de silício para uma vida útil longa, mesmo sob condições operacionais difíceis
- Carcaça em alumínio anodizado resistente a corrosão
Dimensões
A
M16x1.5 LHM16x1.5 LH
B
G 3/8"-19G 3/8"-19
C
49,5 mm1,949 "
D1
135 mm5,315 "
E
32 mm1,26 "
F
16 mm0,63 "
G
9 mm0,354 "
H
24 mm0,945 "
I
16,025 mm0,631 "
J
105 mm4,134 "
P
G 1/4"-19G 1/4"-19
X
5 mm0,197 "
Condições de Funcionamento
Fluido
Fluido refrigerante de usinagem, Quantidade mínima de lubrificanteFluido refrigerante de usinagem, Quantidade mínima de lubrificante
Conexão de rotor
M16x1.5 LH M16x1.5 LH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Fluido refrigerante de usinagem Max. Caudal
82 l/min21,7 GPM
Fluido refrigerante de usinagem Max. Pressão
69 bar1000 psi
Fluido refrigerante de usinagem Max. Temperatura
71 °C160 °F
Quantidade mínima de lubrificante Max. Caudal
2040 l/min72,1 CFM
Quantidade mínima de lubrificante Max. Pressão
10 bar150 psi
Quantidade mínima de lubrificante Max. Temperatura
71 °C160 °F
