SUPERSEDED by BC-54100-12-50

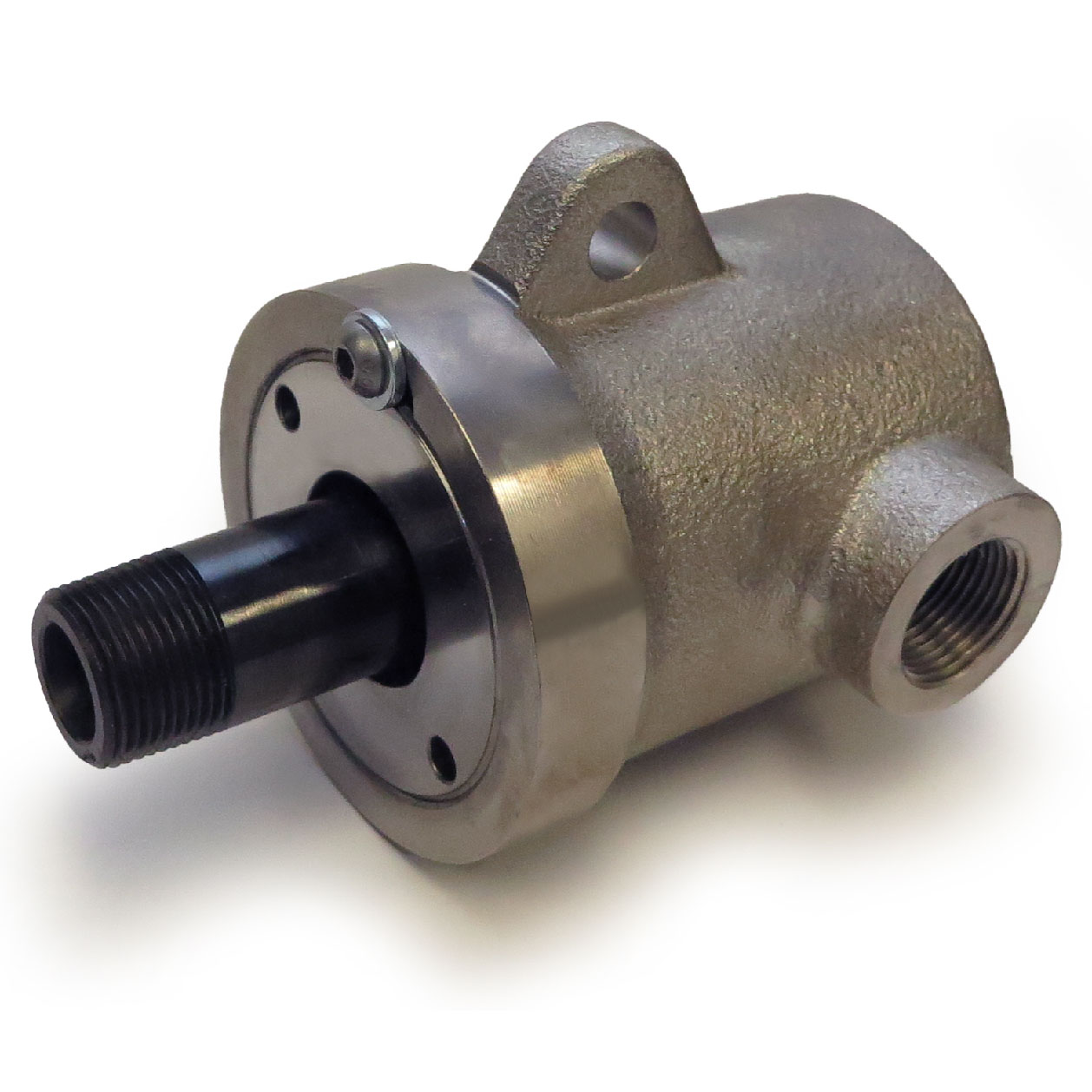

9075-001-106
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Selo esférico em grafite
- Indicador de desgaste do selo permite manutenção preventiva
- Dois olhais de retenção de rotação na carcaça
- Carcaça em ferro fundido niquelado
- Rotor em aço oxidado para serviço em vapor
Dimensões
A
3/4"-14 NPT RH3/4"-14 NPT RH
B
3/4"-14 NPT3/4"-14 NPT
C
89 mm3,504 "
D1
146 mm5,748 "
E
48 mm1,89 "
F
20 mm0,787 "
G
16,5 mm0,65 "
J
116 mm4,567 "
K
1"-11.5 NPT1"-11.5 NPT
Condições de Funcionamento
Fluido
Óleo quente, VaporÓleo quente, Vapor
Conexão de rotor
3/4"-14 NPT RH 3/4"-14 NPT RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
232 °C450 °F
Vapor Max. Pressão
10 bar150 psi
Vapor Max. Temperatura
185 °C365 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 9000-series unions
Manual de operação
Operating Manual for 9000-series unions.pdf
Guia de serviço
Service Guide for unions beginning with 9075 to 9150
