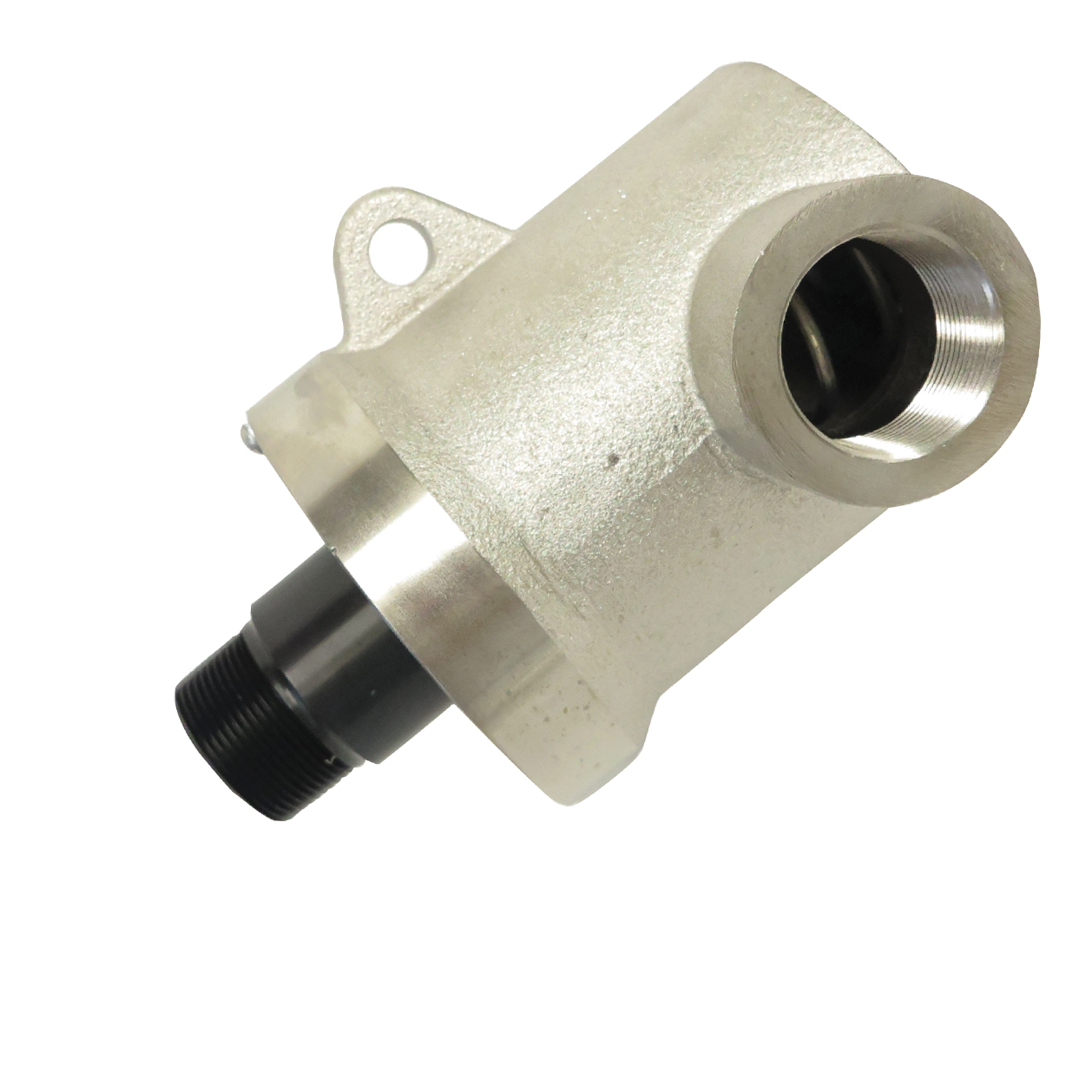

9150-001-104
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Selo esférico em grafite
- Indicador de desgaste do selo permite manutenção preventiva
- Dois olhais de retenção de rotação na carcaça
- Carcaça em ferro fundido niquelado
- Rotor em aço oxidado para serviço em vapor
Dimensões
A
1-1/2"-11.5 NPT LH1-1/2"-11.5 NPT LH
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
132,9 mm5,232 "
D1
229,7 mm9,043 "
E
65 mm2,559 "
F
30,1 mm1,185 "
G
38,1 mm1,5 "
J
163,4 mm6,433 "
K
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
Condições de Funcionamento
Fluido
Óleo quente, VaporÓleo quente, Vapor
Conexão de rotor
1-1/2"-11.5 NPT LH 1-1/2"-11.5 NPT LH
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
232 °C450 °F
Vapor Max. Pressão
10 bar150 psi
Vapor Max. Temperatura
185 °C365 °F
Documentos e Recursos
Guia de instalação
Installation Guide for 9000-series unions
Manual de operação
Operating Manual for 9000-series unions.pdf
Guia de serviço
Service Guide for unions beginning with 9075 to 9150
