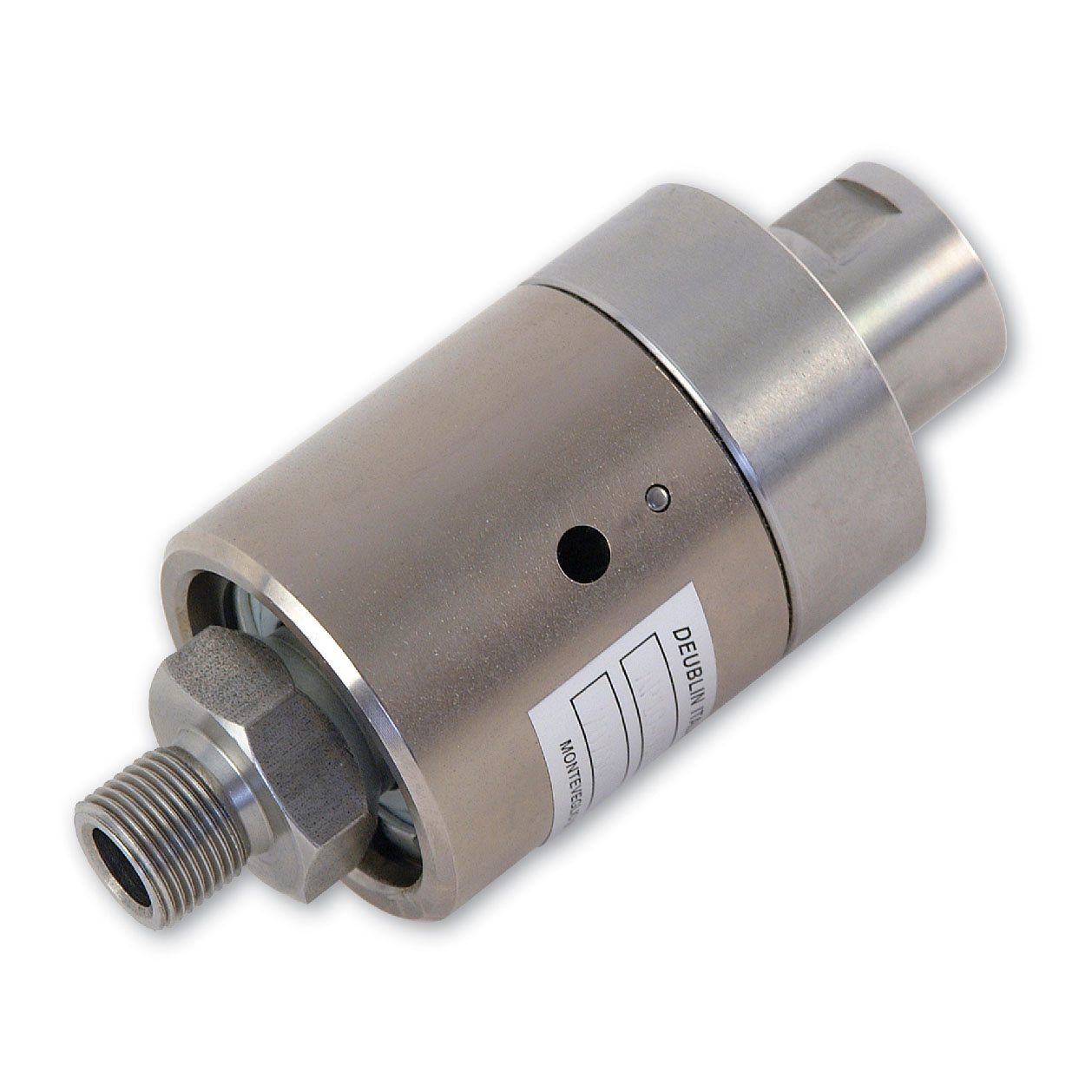

Union, High-Pressure High-Speed, G 3/8" RH, G 3/8"
AP10-010-210
- Projeto de fluxo único
- União rotativa auto suportada
- Combinação de selo: Carbeto de tungstênio / Carbeto de tungstênio
- Rolamento de esferas de duas carreiras; lubrificado por toda a vida
- Furos de respiro / dreno
- Carcaça em aço niquelado
- Rotor e tampa final em aço INOX
- Todas as peças em contato com o fluido são de aço inoxidável e resistentes à corrosão
- Projetado para alta pressão e alta velocidade
Dimensões
A
G 3/8"-19 RHG 3/8"-19 RH
B
G 3/8"-19G 3/8"-19
C
50 mm1,969 "
D1
117 mm4,606 "
E
25 mm0,984 "
F
15 mm0,591 "
G
10 mm0,394 "
H
27 mm1,063 "
K
0
L
25 mm0,984 "
O
0
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Água, Óleo hidráulicoÁgua, Óleo hidráulico
Conexão de rotor
G 3/8"-19 RH G 3/8"-19 RH
Conexão de mangueira
G 3/8"-19 G 3/8"-19
Água Max. Pressão
400 bar5800 psi
Água Max. Temperatura
90 °C190 °F
Óleo hidráulico Max. Pressão
400 bar5700 psi
Óleo hidráulico Max. Temperatura
90 °C200 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for AP10-010-210
