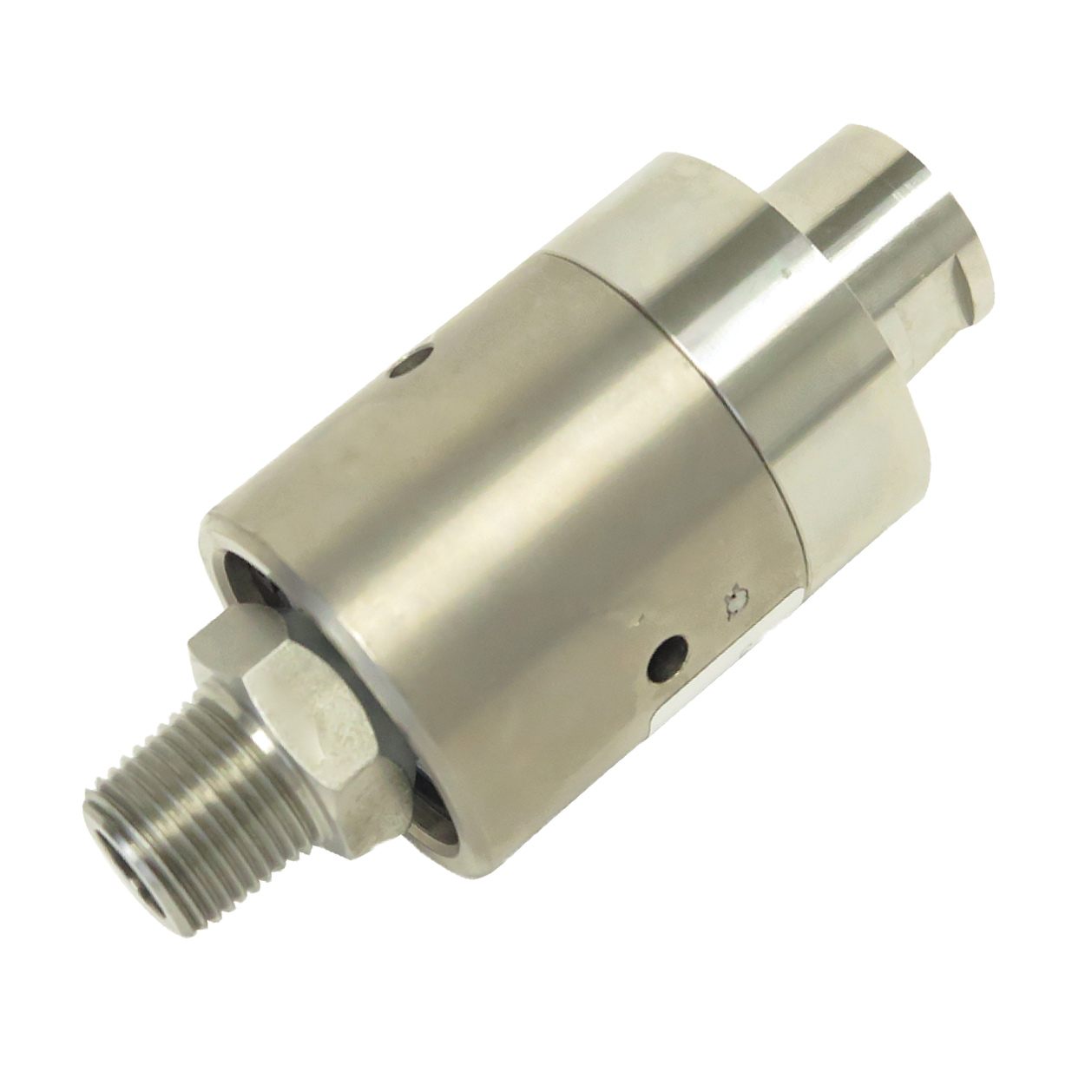

Union, High-Pressure High-Speed, 1/2" NPT RH, 1/2" NPT
AP12-011-214
- Projeto de fluxo único
- União rotativa auto suportada
- Combinação de selo: Carbeto de tungstênio / Carbeto de tungstênio
- Rolamento de esferas de duas carreiras; lubrificado por toda a vida
- Furos de respiro / dreno
- Carcaça em aço niquelado
- Rotor e tampa final em aço INOX
- Todas as peças em contato com o fluido são de aço inoxidável e resistentes à corrosão
- Projetado para alta pressão e alta velocidade
Dimensões
A
1/2"-14 NPT RH1/2"-14 NPT RH
B
1/2"-14 NPT1/2"-14 NPT
C
50 mm1,969 "
D1
122 mm4,803 "
E
30 mm1,181 "
F
20 mm0,787 "
G
12 mm0,472 "
H
27 mm1,063 "
K
0
L
25 mm0,984 "
O
0
P
Non-ThreadedNon-Threaded
Condições de Funcionamento
Fluido
Óleo hidráulico, ÁguaÓleo hidráulico, Água
Conexão de rotor
1/2"-14 NPT RH 1/2"-14 NPT RH
Conexão de mangueira
1/2"-14 NPT 1/2"-14 NPT
Óleo hidráulico Max. Pressão
400 bar5800 psi
Óleo hidráulico Max. Temperatura
90 °C190 °F
Água Max. Pressão
400 bar5800 psi
Água Max. Temperatura
90 °C190 °F
Documentos e Recursos
Desenho de interface
Interface Control drawing for AP12-011-214
