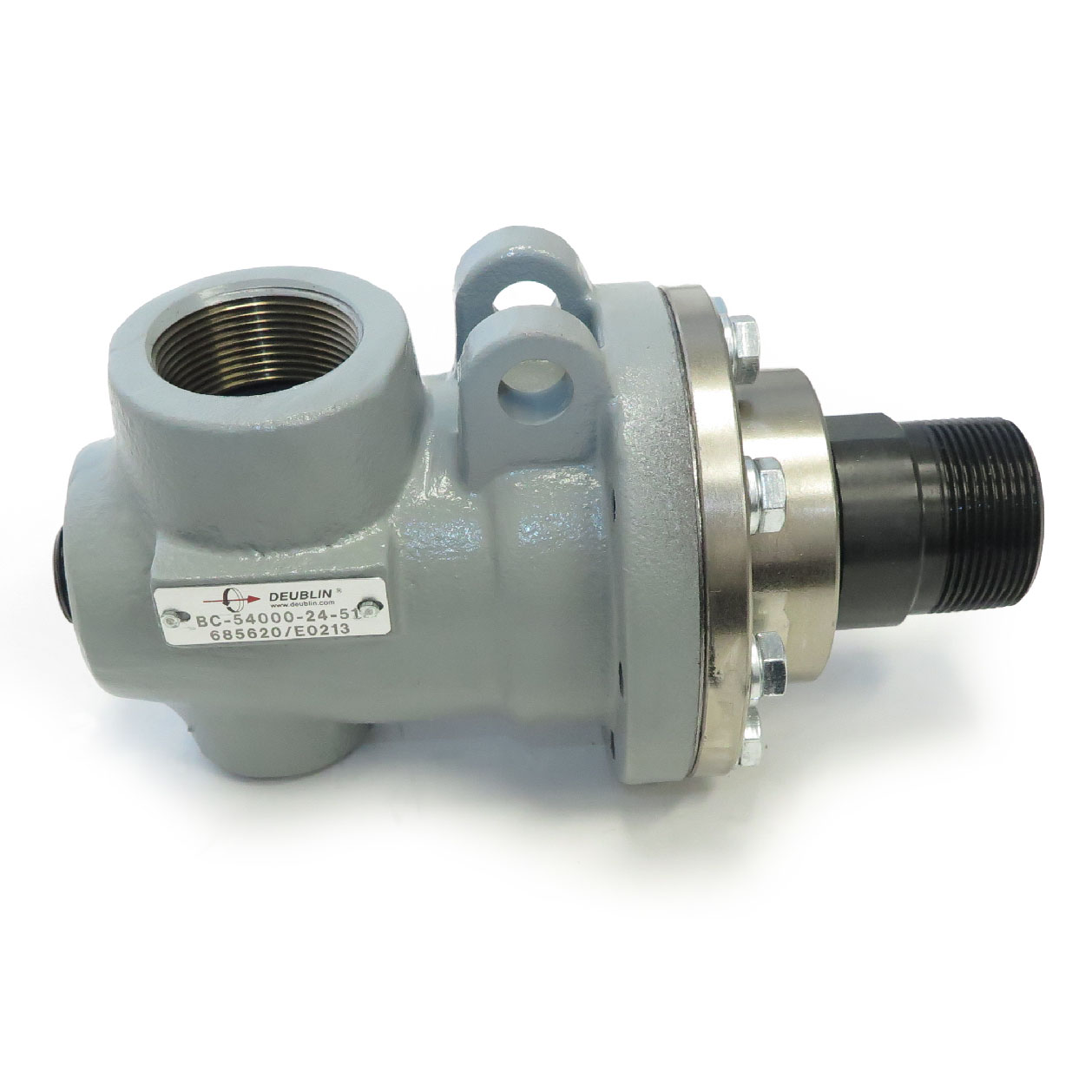

Type C Ferrous Pressure Joint, 1-1/2" Duo-flow Fixed Siphon
BC-54000-24-51
- Tipo "C" e "CF" de fluxo duplo e com sifão fixo para serviço de água e vapor de alta pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
- Carcaça, eixo e tampa final em ferro, molas e guias em INOX
Dimensões
A
1-1/2"-11 PT LH1-1/2"-11 PT LH
B
1-1/2"-11 PT1-1/2"-11 PT
C
121 mm4,764 "
D1
232 mm9,134 "
E
54 mm2,126 "
F
54 mm2,126 "
G
38,1 mm1,5 "
J
179 mm7,047 "
K
3/4"-14 PT3/4"-14 PT
R
189 mm7,441 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
VaporVapor
Conexão de rotor
1-1/2"-11 PT LH 1-1/2"-11 PT LH
Conexão de mangueira
1-1/2"-11 PT 1-1/2"-11 PT
Vapor Max. Pressão
17,2 bar250 psi
Vapor Max. Temperatura
205 °C400 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Guia de serviço
Service Guide for Type C and Type G pressure joints
