Type CO Pressure Joint, 2-1/2" Duo-flow Fixed Siphon
BC-54000-40-20B
- Tipo "CO" e "CFO" de fluxo duplo e com sifão fixo para serviço de óleo térmico quente
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
- Carcaça, eixo e tampa final em ferro, molas e guias em INOX

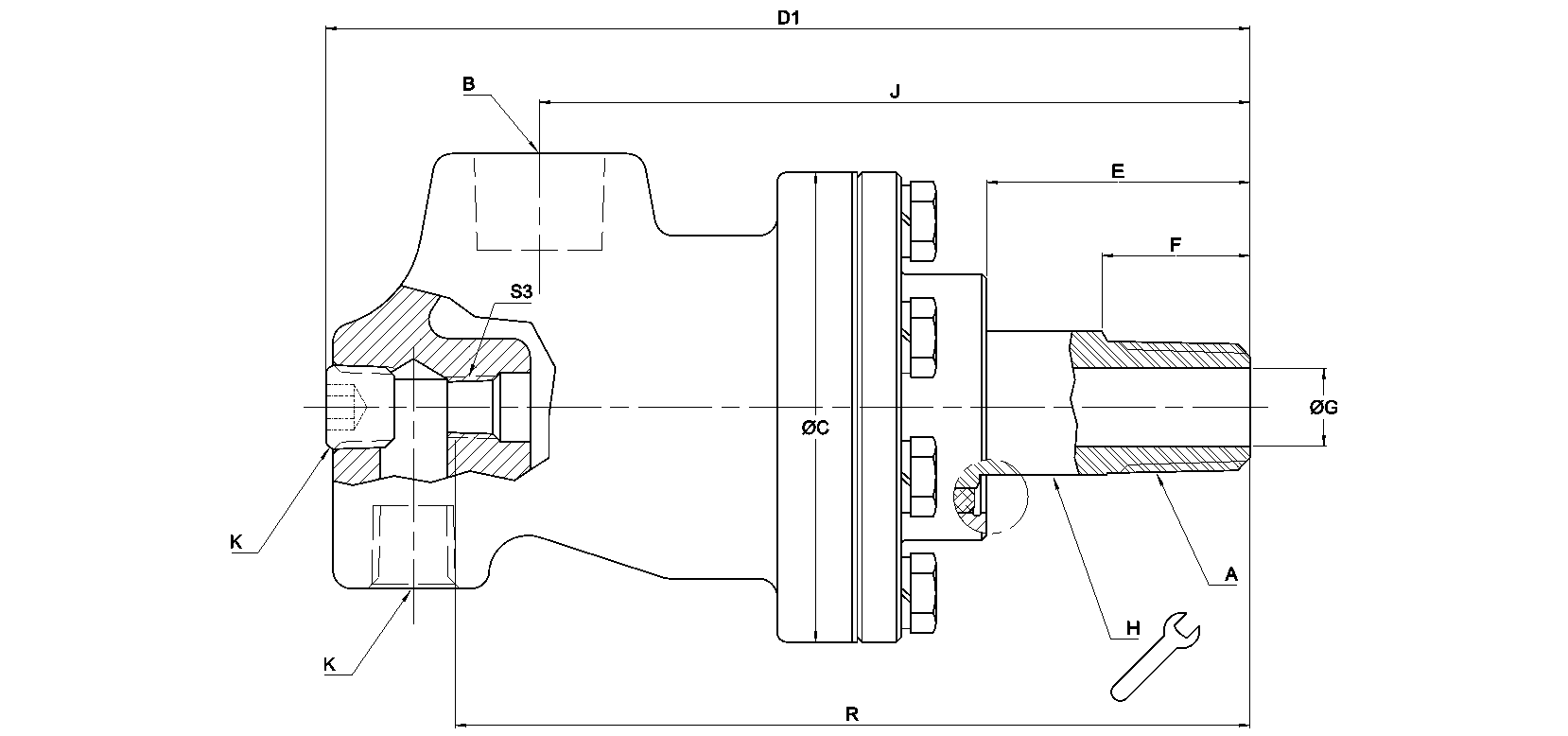

Dimensões
A
2-1/2"-11 PT RH2-1/2"-11 PT RH
B
2-1/2"-11 PT2-1/2"-11 PT
C
171,5 mm6,752 "
D1
336 mm13,228 "
E
74 mm2,913 "
F
40 mm1,575 "
G
57,2 mm2,252 "
J
248 mm9,764 "
K
1-1/4"-11 PT1-1/4"-11 PT
R
270 mm10,63 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
Óleo quenteÓleo quente
Conexão de rotor
2-1/2"-11 PT RH 2-1/2"-11 PT RH
Conexão de mangueira
2-1/2"-11 PT 2-1/2"-11 PT
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
232 °C450 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Desenho de interface
Interface Control drawing for BC-54000-40-20B
Guia de serviço
Service Guide for Type C and Type G pressure joints
