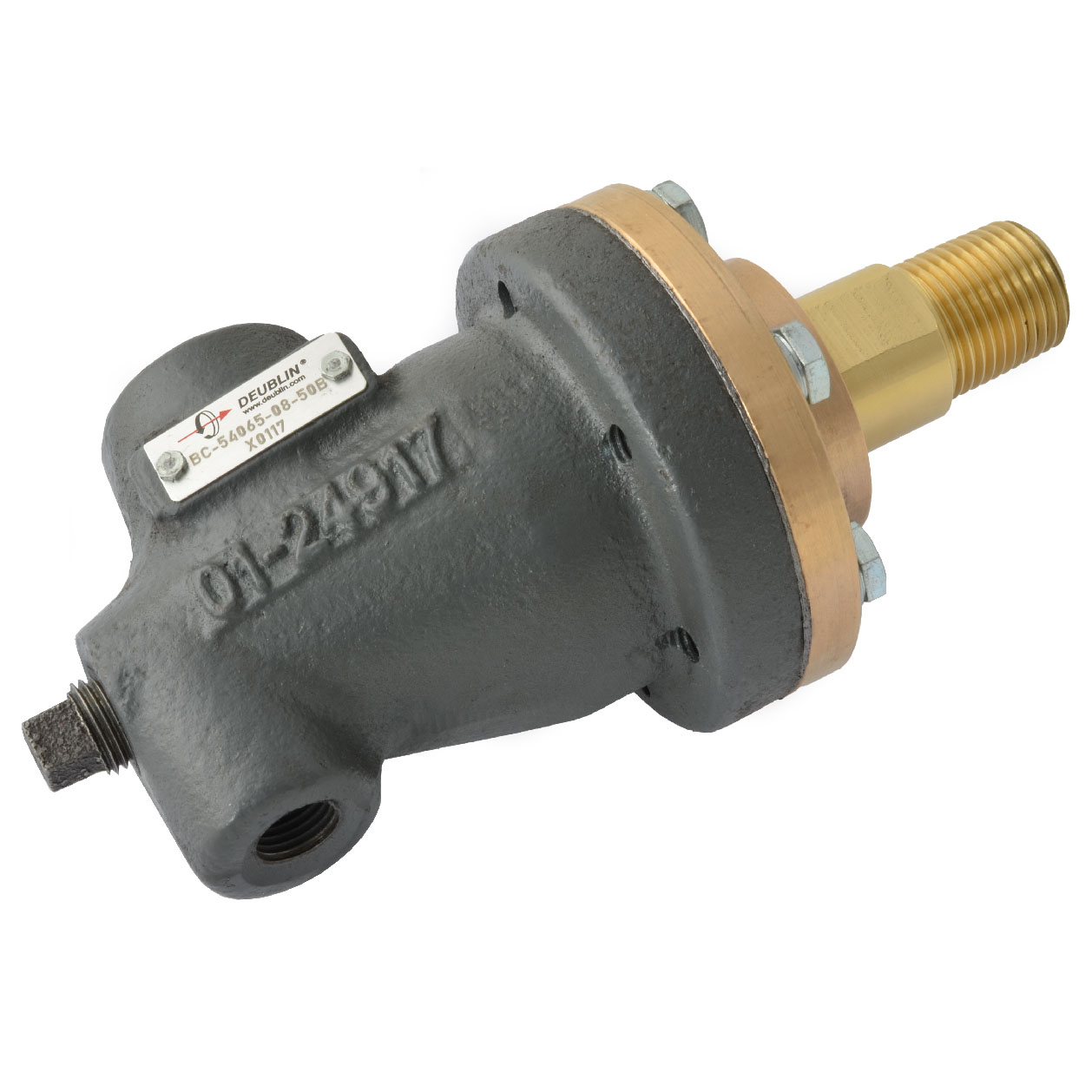

Type C Bronze Pressure Joint, 1/2" Duo-flow Fixed Siphon
BC-54065-08-50B
- Tipo "C" e "CF" de fluxo duplo e com sifão fixo para serviço de água e vapor de baixa pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Todas as peças metálicas de desgaste são de bronze para excelente resistência à corrosão.
- Carcaça em ferro, eixo e tampa final em bronze, molas e guias em INOX
- Disponível em tamanhos de 1/2" a 3".
Dimensões
A
1/2"-14 PT RH1/2"-14 PT RH
B
1/2"-14 PT1/2"-14 PT
C
76 mm2,992 "
D1
153 mm6,024 "
E
43 mm1,693 "
F
24,4 mm0,961 "
G
12,7 mm0,5 "
J
106 mm4,173 "
K
1/4"-19 PT1/4"-19 PT
R
125,1 mm4,925 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
1/2"-14 PT RH 1/2"-14 PT RH
Conexão de mangueira
1/2"-14 PT 1/2"-14 PT
Vapor Max. Pressão
8,3 bar120 psi
Vapor Max. Temperatura
178 °C350 °F
Água Max. Pressão
13,8 bar200 psi
Água Max. Temperatura
178 °C350 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Desenho de interface
Interface Control drawing for BC-54065-08-50B
Guia de serviço
Service Guide for Type C and Type G pressure joints
