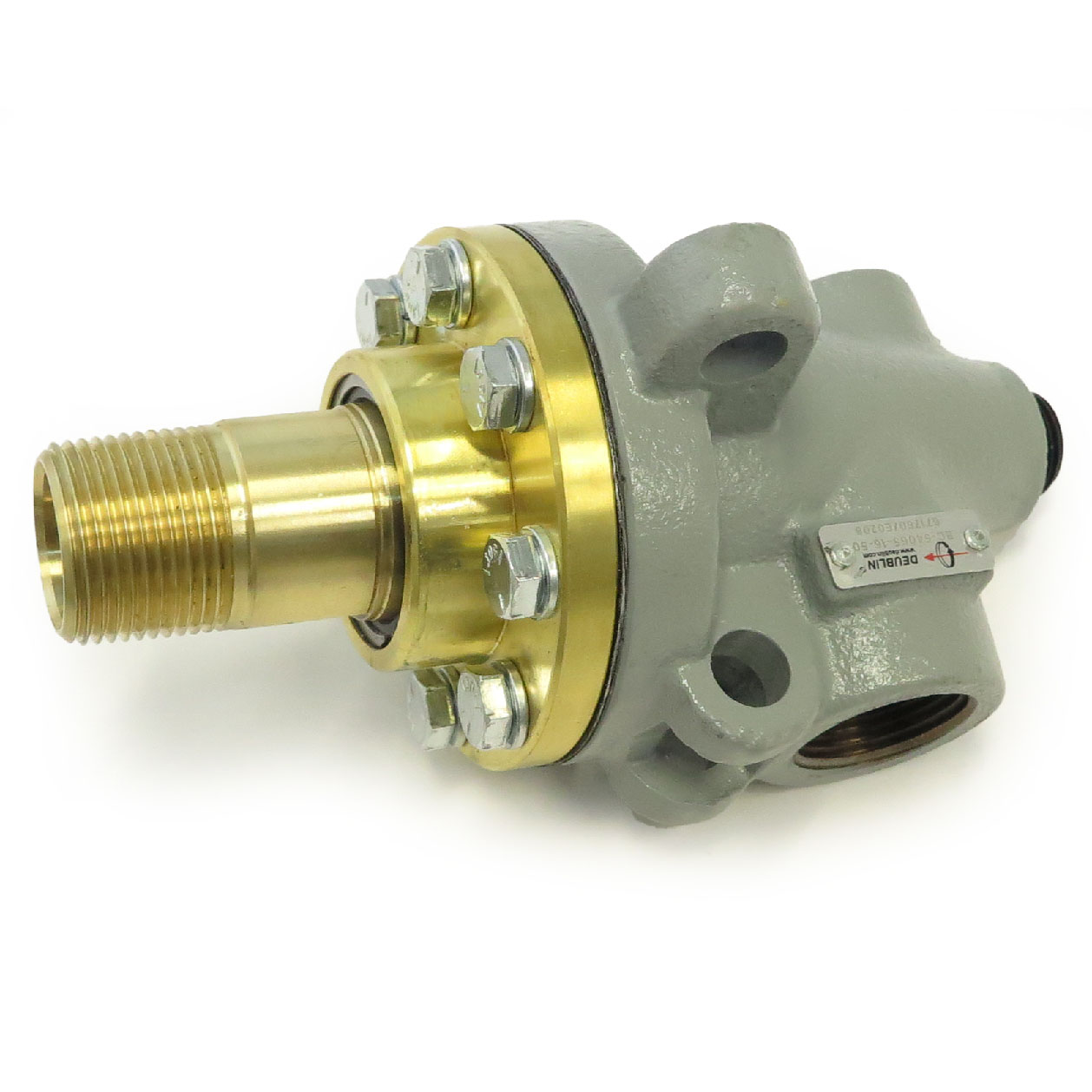

Type C Bronze Pressure Joint, 1-1/2" Duo-flow Fixed Siphon
BC-54065-24-50
- Tipo "C" e "CF" de fluxo duplo e com sifão fixo para serviço de água e vapor de baixa pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Todas as peças metálicas de desgaste são de bronze para excelente resistência à corrosão.
- Carcaça em ferro, eixo e tampa final em bronze, molas e guias em INOX
- Disponível em tamanhos de 1/2" a 3".
Dimensões
A
1-1/2"-11.5 NPT RH1-1/2"-11.5 NPT RH
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
121,2 mm4,772 "
D1
235 mm9,252 "
E
54 mm2,126 "
F
30 mm1,181 "
G
38 mm1,496 "
J
150 mm5,906 "
K
3/4"-14 NPT3/4"-14 NPT
R
187 mm7,362 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
Vapor, ÁguaVapor, Água
Conexão de rotor
1-1/2"-11.5 NPT RH 1-1/2"-11.5 NPT RH
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Vapor Max. Pressão
8,3 bar120 psi
Vapor Max. Temperatura
178 °C350 °F
Água Max. Pressão
20,7 bar300 psi
Água Max. Temperatura
178 °C350 °F
