Type CS Ferrous Pressure Joint, 3/4" Mono-flow

BC-54100-12-50

  • Tipo "CS" e "CSF" de fluxo único para serviço de água e vapor de alta pressão
  • Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
  • Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
  • O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
  • Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
  • Carcaça, eixo e tampa final em ferro, molas e guias em INOX
  • Disponível em tamanhos de 1/2" a 3".

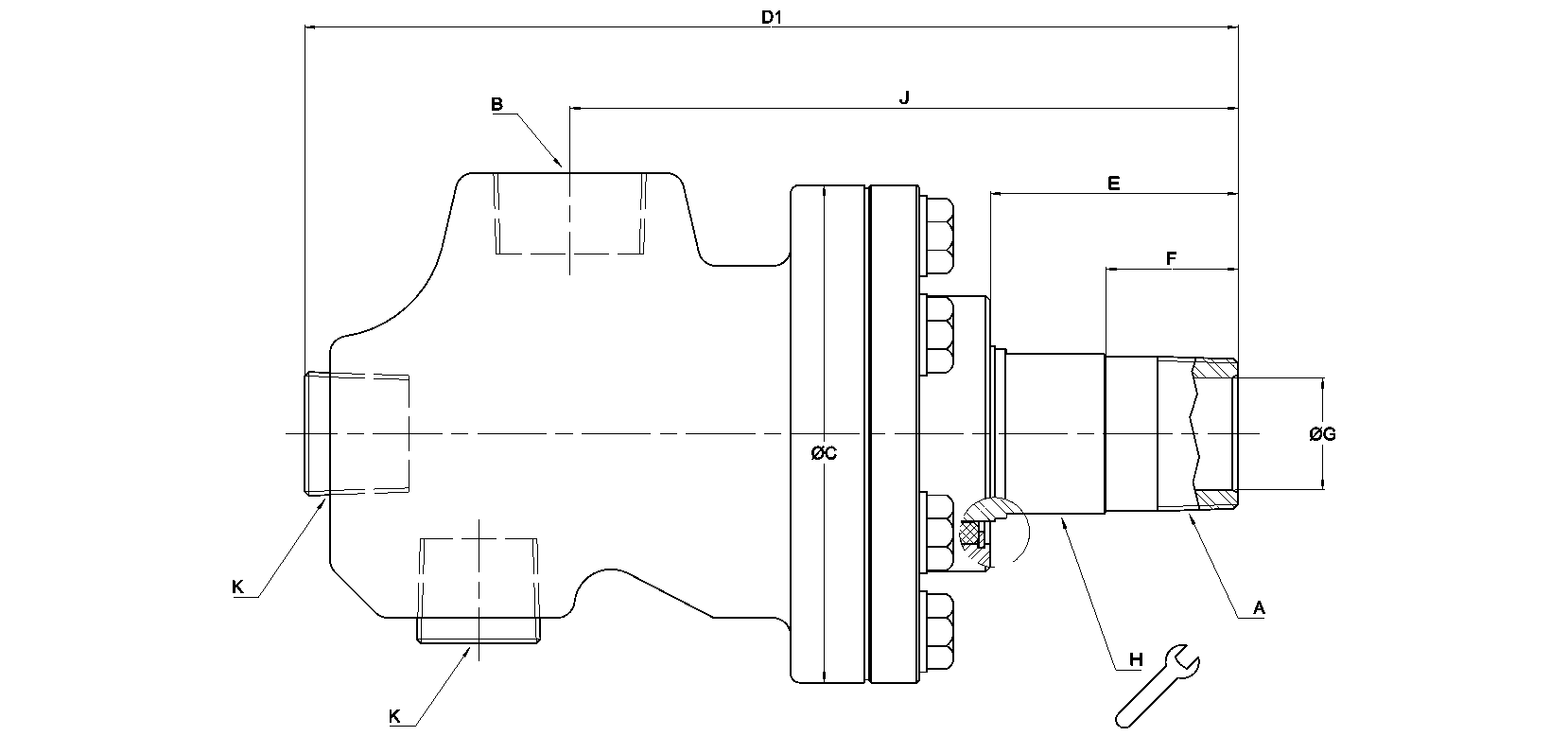

Dimensões

Selected dimensions for this product
A
3/4"-14 NPT RH
B
3/4"-14 NPT
C
86 mm
D1
161 mm
E
43 mm
F
22,5 mm
G
19 mm
H
27,55 mm
J
92,4 mm
K
1/2"-14 NPT

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Vapor
Conexão de rotor
3/4"-14 NPT RH
Conexão de mangueira
3/4"-14 NPT
Vapor Max. Pressão
17,2 bar
Vapor Max. Temperatura
205 °C

Documentos e Recursos

Guia de instalação
Installation Guide for Type C and Type G
Desenho de interface
Interface Control drawing for BC-54100-12-50
Guia de serviço
Service Guide for Type C and Type G pressure joints
