Type CS Ferrous Pressure Joint, 1-1/2" Mono-flow
BC-54100-24-50
- Tipo "CS" e "CSF" de fluxo único para serviço de água e vapor de alta pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
- Carcaça, eixo e tampa final em ferro, molas e guias em INOX
- Disponível em tamanhos de 1/2" a 3".

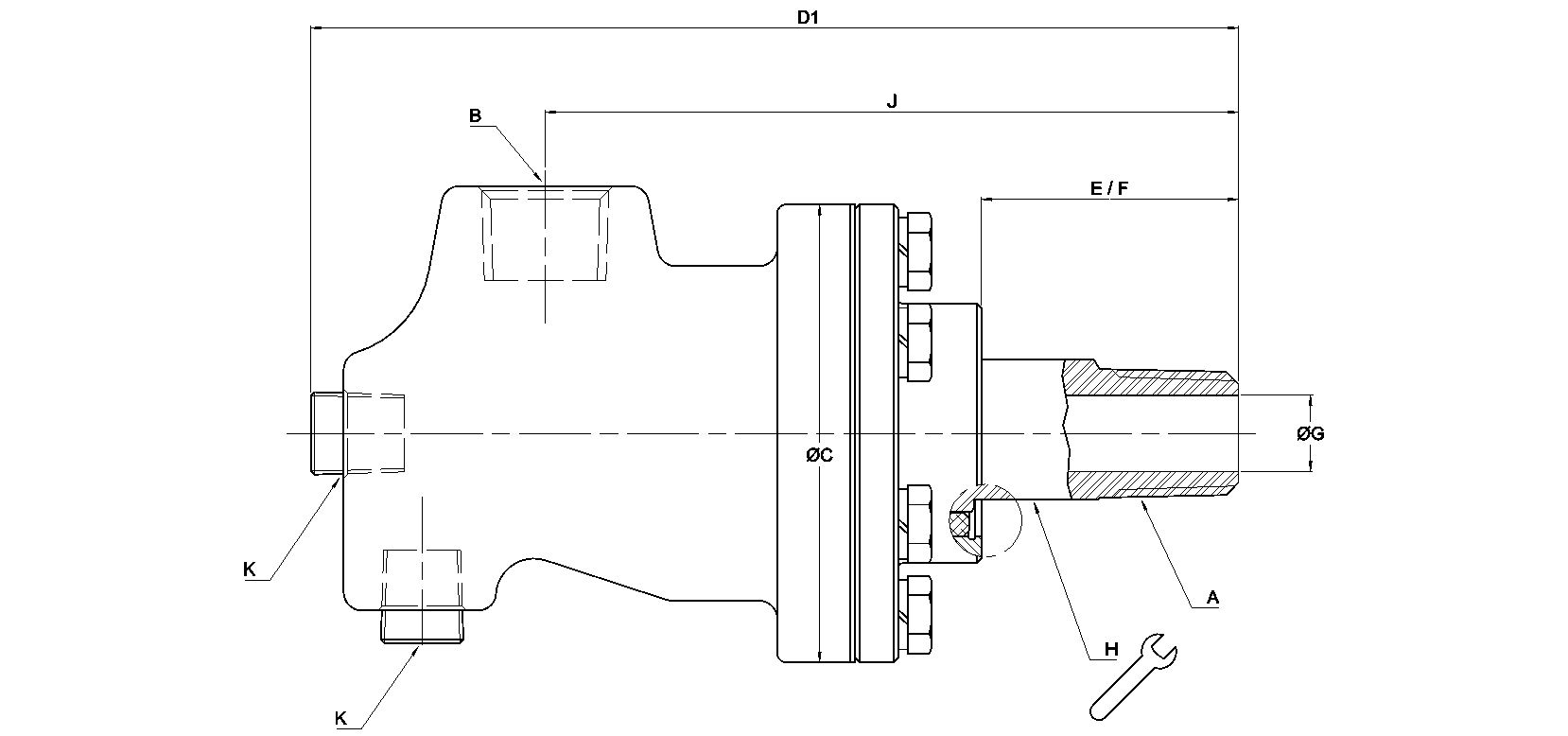

Dimensões
A
1-1/2"-11.5 NPT RH1-1/2"-11.5 NPT RH
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
118 mm4,646 "
D1
230 mm9,055 "
E
54 mm2,126 "
F
30 mm1,181 "
G
38 mm1,496 "
J
151 mm5,945 "
K
3/4"-14 NPT3/4"-14 NPT
Condições de Funcionamento
Fluido
VaporVapor
Conexão de rotor
1-1/2"-11.5 NPT RH 1-1/2"-11.5 NPT RH
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Vapor Max. Pressão
17,2 bar250 psi
Vapor Max. Temperatura
205 °C400 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Desenho de interface
Interface Control drawing for BC-54100-24-50
Guia de serviço
Service Guide for Type C and Type G pressure joints
