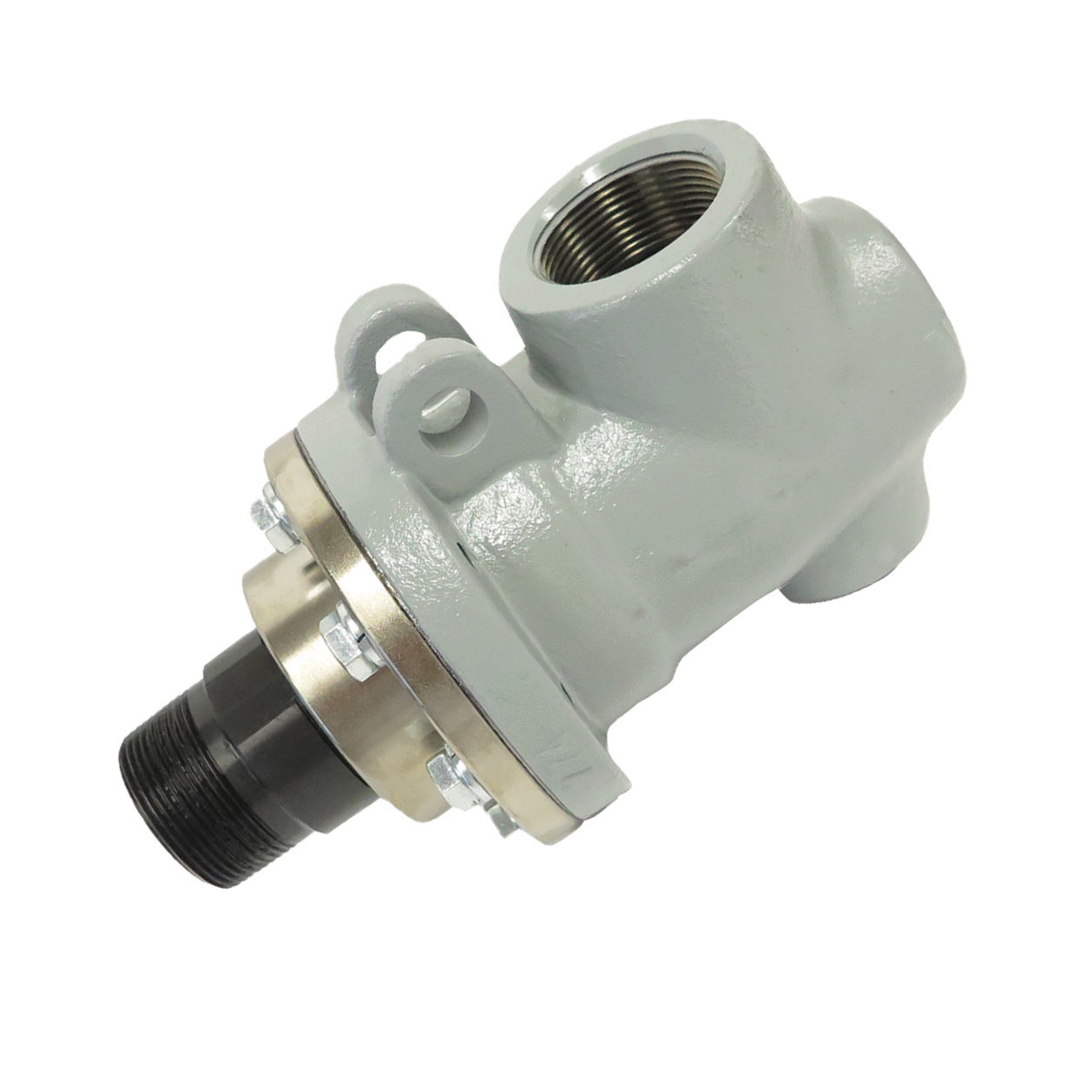

Type CS Ferrous Pressure Joint, 1-1/2" Mono-flow
BC-54100-24-51
- Tipo "CS" e "CSF" de fluxo único para serviço de água e vapor de alta pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
- Carcaça, eixo e tampa final em ferro, molas e guias em INOX
- Disponível em tamanhos de 1/2" a 3".
Dimensões
A
1-1/2"-11.5 NPT LH1-1/2"-11.5 NPT LH
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
120,65 mm4,75 "
D1
217,424 mm8,56 "
E
43 mm1,693 "
F
23 mm0,906 "
G
12,7 mm0,5 "
J
102 mm4,016 "
K
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
Condições de Funcionamento
Fluido
VaporVapor
Conexão de rotor
1-1/2"-11.5 NPT LH 1-1/2"-11.5 NPT LH
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Vapor Max. Pressão
17,2 bar250 psi
Vapor Max. Temperatura
205 °C400 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Guia de serviço
Service Guide for Type C and Type G pressure joints
