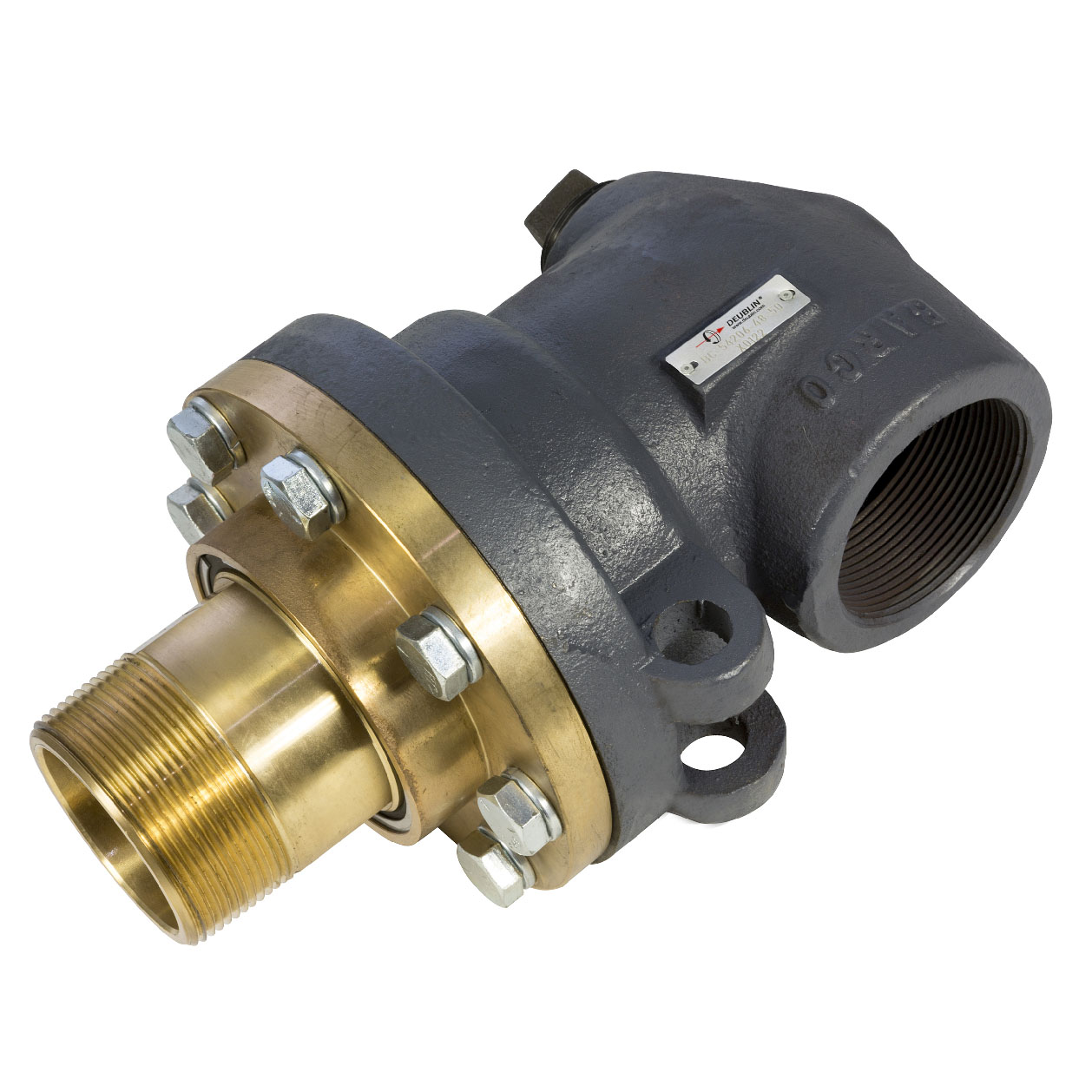

Type CR Bronze Pressure Joint, 3" Duo-flow Rotating Siphon
BC-54206-48-50
- Tipo "CR" e "CRF" de fluxo duplo e com sifão rotativo para serviço de água e vapor de alta pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
- Carcaça, eixo e tampa final em ferro, molas e guias em INOX
Dimensões
A
3"-8 NPT RH3"-8 NPT RH
B
3"-8 NPT3"-8 NPT
C
200 mm7,874 "
D1
350 mm13,78 "
E
77,9 mm3,067 "
F
40 mm1,575 "
G
73 mm2,874 "
H
93 mm3,661 "
J
230 mm9,055 "
K
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
R
287 mm11,299 "
S2
44,37 mm1,747 "
S3
RotatingRotating
Condições de Funcionamento
Fluido
Óleo quente, Vapor, ÁguaÓleo quente, Vapor, Água
Conexão de rotor
3"-8 NPT RH 3"-8 NPT RH
Conexão de mangueira
3"-8 NPT 3"-8 NPT
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
178 °C350 °F
Vapor Max. Pressão
15 bar217 psi
Vapor Max. Temperatura
178 °C350 °F
Água Max. Pressão
20,7 bar300 psi
Água Max. Temperatura
178 °C350 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Guia de serviço
Service Guide for Type C and Type G pressure joints
