Type CSF Ferrous Pressure Joint, 1-1/2" QR
BC-54400-24-66
- Tipo "CS" e "CSF" de fluxo único para serviço de água e vapor de alta pressão
- Dois mancais de grafite amplamente espaçados fornecem melhor suporte ao sifão e mangueiras.
- Face de selo de carbono de alta densidade sob compressão acrescenta força e resistência a choques para uma vida útil excepcionalmente longa.
- O indicador externo de desgaste do selo permite manutenção planejada, reduzindo o tempo e consequente custo de máquina parada.
- Rotor endurecido e tampa niquelada proporcional vida excepcional em alta pressão
- Carcaça, eixo e tampa final em ferro, molas e guias em INOX
- Disponível em tamanhos de 1/2" a 3".

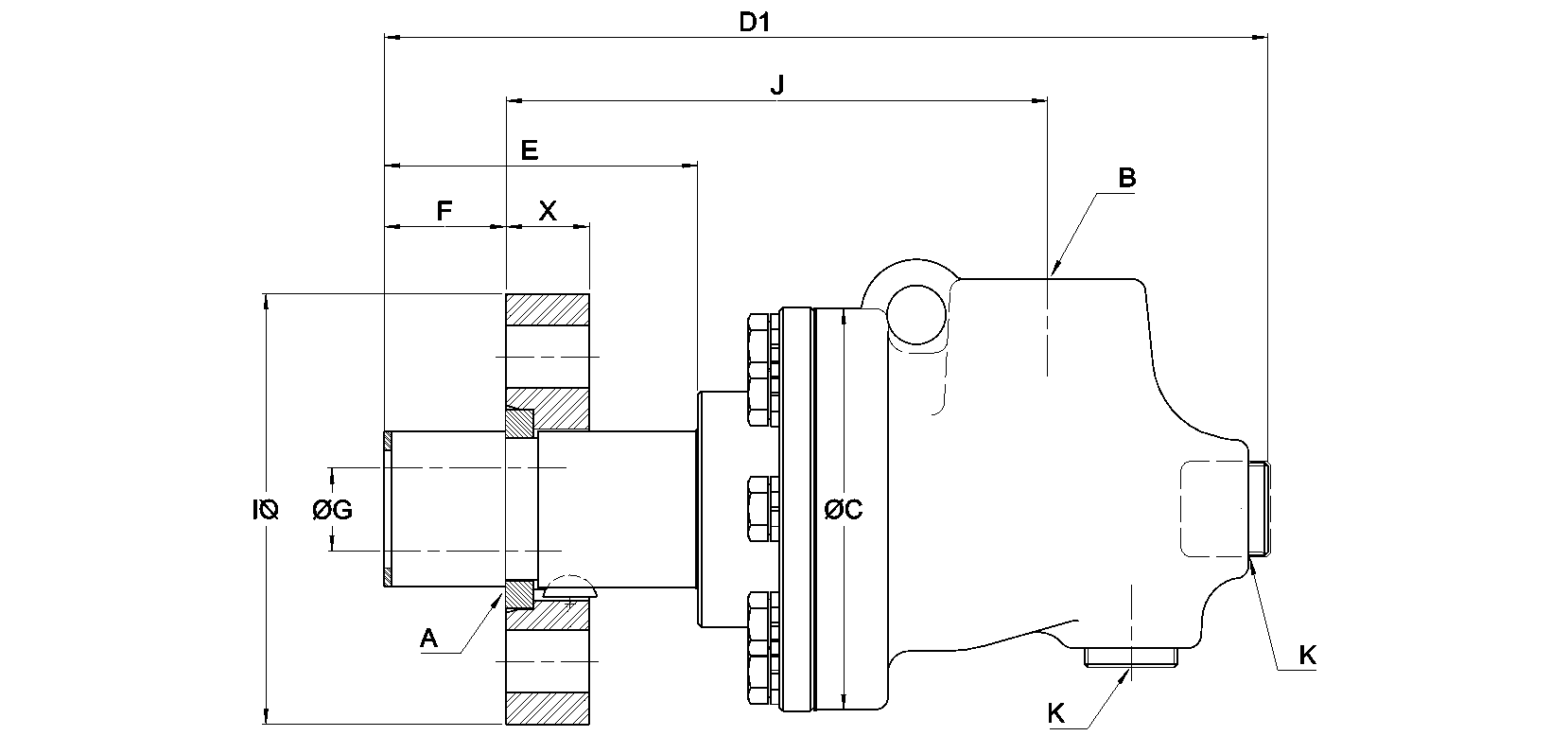

Dimensões
A
140,208 mm5,52 "
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
123 mm4,843 "
D1
313 mm12,323 "
E
136 mm5,354 "
F
12,17 mm0,479 "
G
37 mm1,457 "
I
140,208 mm5,52 "
J
249,5 mm9,823 "
K
3/4"-14 NPT3/4"-14 NPT
X
18,034 mm0,71 "
Condições de Funcionamento
Fluido
Óleo quenteÓleo quente
Conexão de rotor
140.208 mm5.52 "
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Óleo quente Max. Pressão
6,9 bar100 psi
Óleo quente Max. Temperatura
205 °C400 °F
