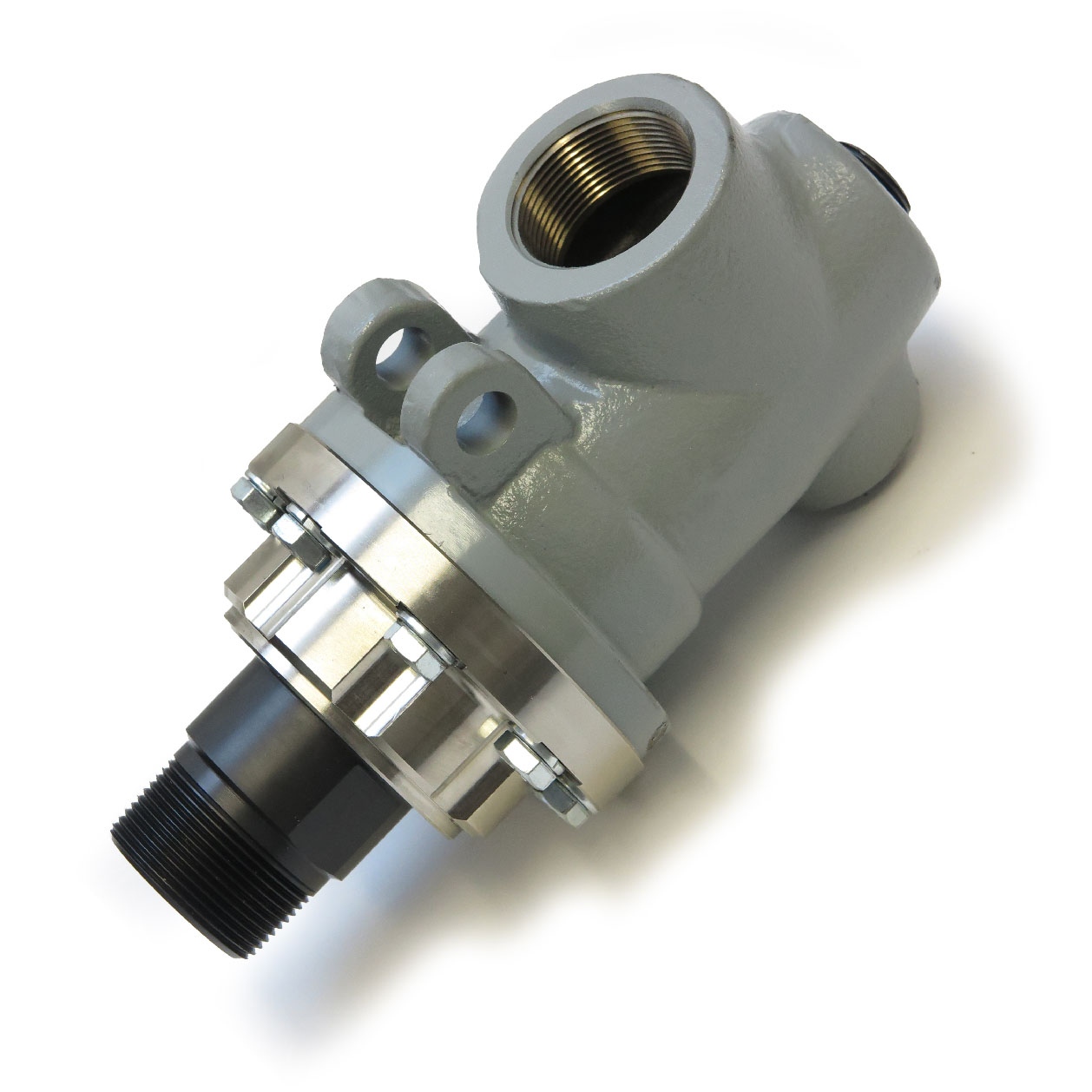

Type Super G Pressure Joint, 1-1/2" CF
BC-55000-24-50
- Vedações e mancais em antimônio são padrão
- O selo com impregnação sob compressão opera melhor com alta pressão e possui vida útil mais longa.
- Dois mancais amplamente espaçados para estabilidade, melhor suporte do sifão e vida mais longa.
- O indicador externo de desgaste do selo para manutenção preventiva.
- Todas as superfícies de desgaste são tratadas para melhorar a resistência à corrosão.
- Disponível em flange de acoplamento rápido ou roscado
- Diretamente intercambiável com projetos existentes no mercado
Dimensões
A
1-1/2"-11.5 NPT RH1-1/2"-11.5 NPT RH
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
120,65 mm4,75 "
D1
240,538 mm9,47 "
E
68 mm2,677 "
F
28 mm1,102 "
G
38,1 mm1,5 "
J
196,596 mm7,74 "
K
3/4"-14 NPT3/4"-14 NPT
R
215 mm8,465 "
S3
ThreadedThreaded
Condições de Funcionamento
Fluido
VaporVapor
Conexão de rotor
1-1/2"-11.5 NPT RH 1-1/2"-11.5 NPT RH
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Vapor Max. Pressão
17,2 bar250 psi
Vapor Max. Temperatura
205 °C400 °F
Documentos e Recursos
Guia de instalação
Installation Guide for Type C and Type G
Guia de serviço
Service Guide for Type C and Type G pressure joints
