Type GRX Pressure Joint, 2-1/2" QR, 3/4" Siphon
BC-56743-40-62
- O selo com impregnação sob compressão opera melhor com alta pressão e possui vida útil mais longa.
- Os rotores são acionados por dupla chaveta para oferecer maior resistência à carga lateral e ao movimento excêntrico.
- O indicador externo de desgaste do selo para manutenção preventiva.
- Todas as superfícies de desgaste são tratadas para melhorar a resistência à corrosão.
- Diretamente intercambiável com projetos existentes no mercado

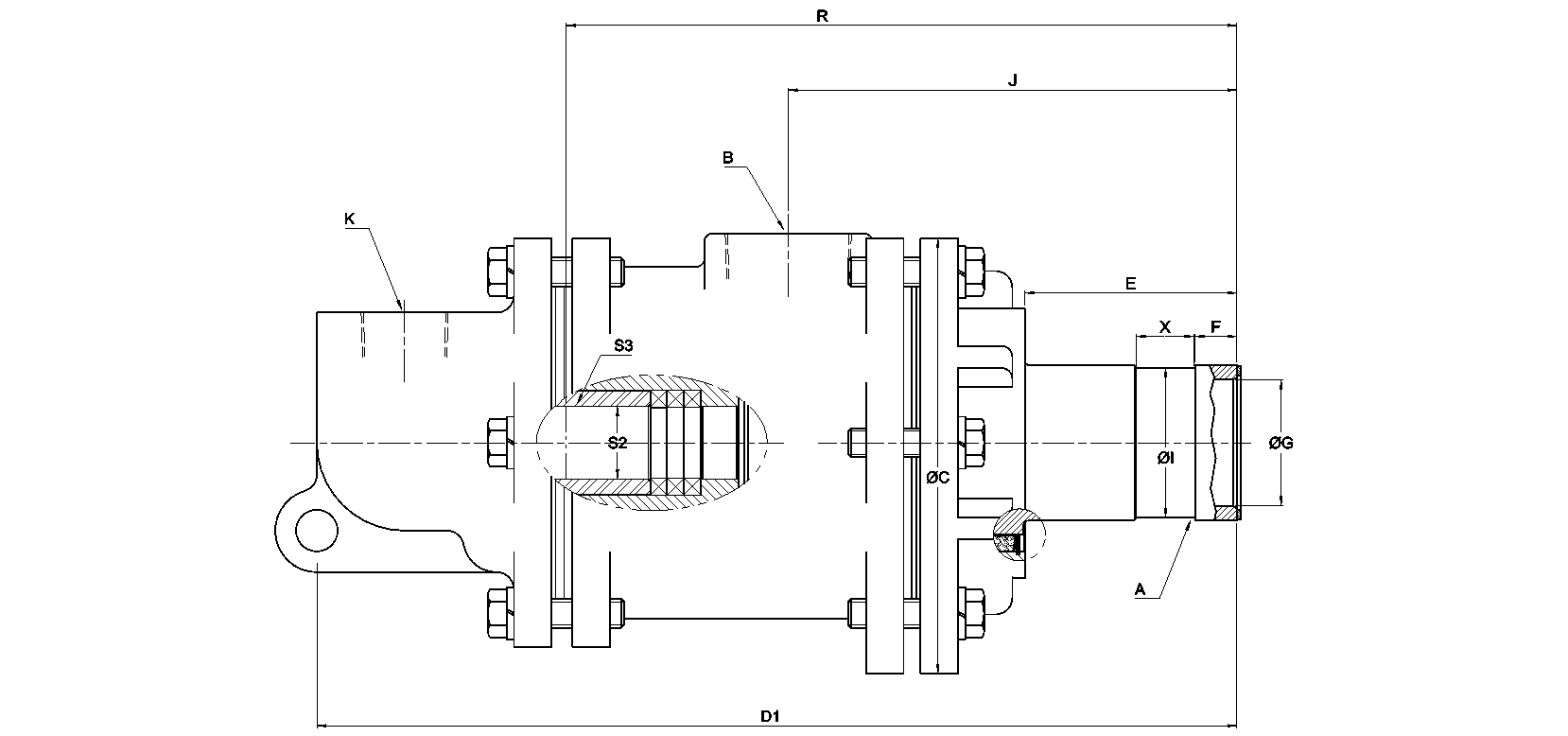

Dimensões
A
Quick ConnectQuick Connect
B
2"-11.5 NPT2"-11.5 NPT
C
157,2 mm6,189 "
D1
373,4 mm14,701 "
E
79 mm3,11 "
F
19,3 mm0,76 "
G
60 mm2,362 "
I
70,2 mm2,764 "
J
181 mm7,126 "
K
1"-11.5 NPT1"-11.5 NPT
R
125 mm4,921 "
S2
27 mm1,063 "
S3
BrazedBrazed
X
30 mm1,181 "
Condições de Funcionamento
Fluido
VaporVapor
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
2"-11.5 NPT 2"-11.5 NPT
Vapor Max. Pressão
10 bar150 psi
Vapor Max. Temperatura
185 °C365 °F
