Swivel, Self-Aligning 1-1/2", Non-Flex Collar

BE-33506-24-51

  • Manipula movimentos rotativos de 360 ​​° e 10 ° de ângulo entre máquinas e tubos.
  • Construído para água quente e fria, vapor, vapor e água alternados e fluidos de transferência de calor.
  • Flexibilidade angular de 10 ° permite o posicionamento positivo das linhas.
  • Evita a torção de mangueiras flexíveis e consequentes perdas de pressão
  • Instalação de tubulação mais rápida e fácil. Fabricação simplificada.
  • Elimine os riscos de vazamentos nas conexões dos tubos ou falhas catastróficas nas mangueiras.
  • Arranjos multi articulados acomodam movimentos articulados e de elevação das prensas

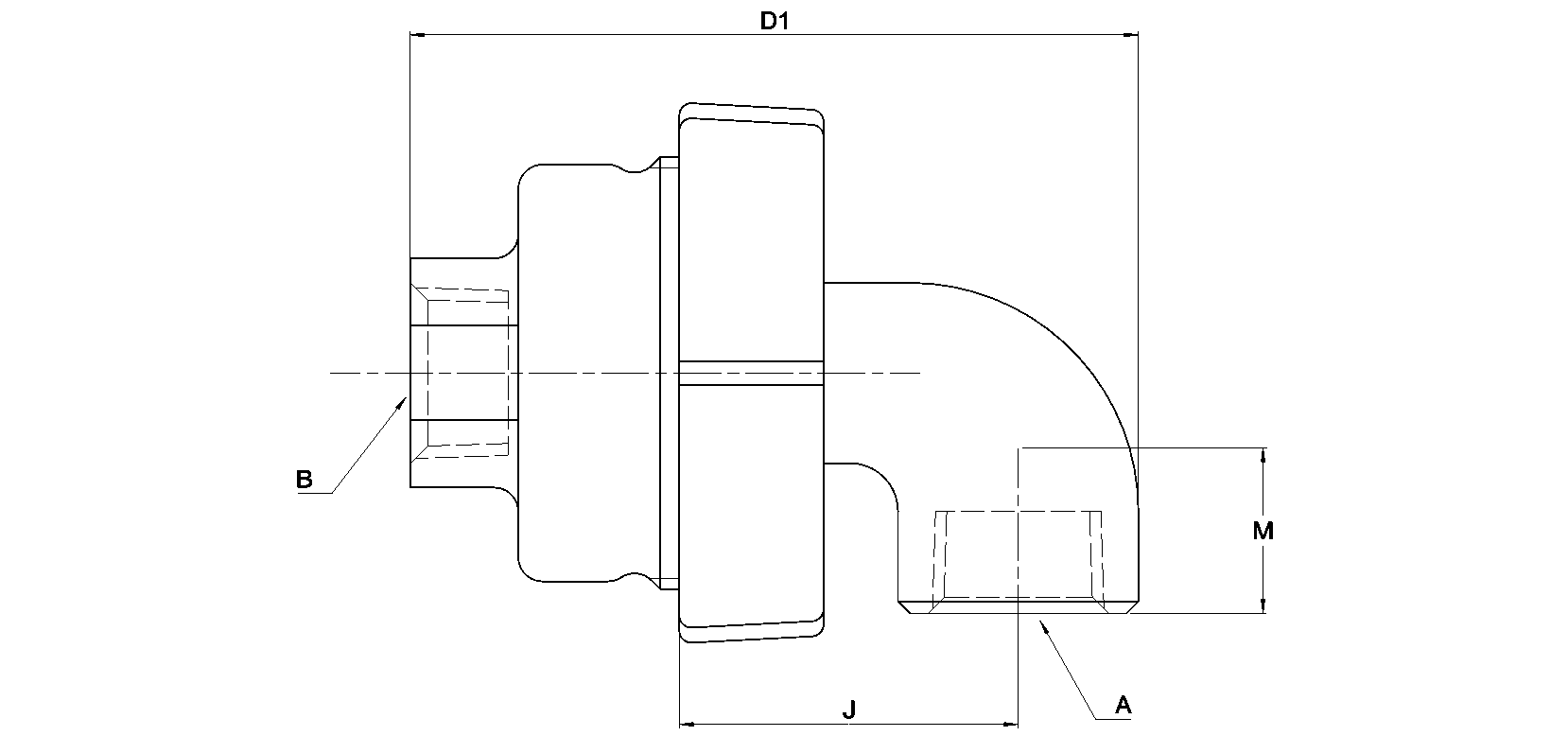

Dimensões

Selected dimensions for this product
A
1-1/2"-11.5 NPT RH
B
1-1/2"-11.5 NPT
D1
185 mm
J
94,8 mm
M
66,18 mm

Condições de Funcionamento

Consult Deublin if operating pressure and speed both are close to maximum rating
Fluido
Óleo quente, Vapor
Conexão de rotor
1-1/2"-11.5 NPT RH
Conexão de mangueira
1-1/2"-11.5 NPT
Óleo quente Max. Pressão
24,1 bar
Óleo quente Max. Temperatura
205 °C
Vapor Max. Pressão
17,2 bar
Vapor Max. Temperatura
205 °C

Documentos e Recursos

Guia de instalação
Installation Guide for BE-series swivels
Guia de serviço
Service Guide for BE-series Self-Aligning Swivels
