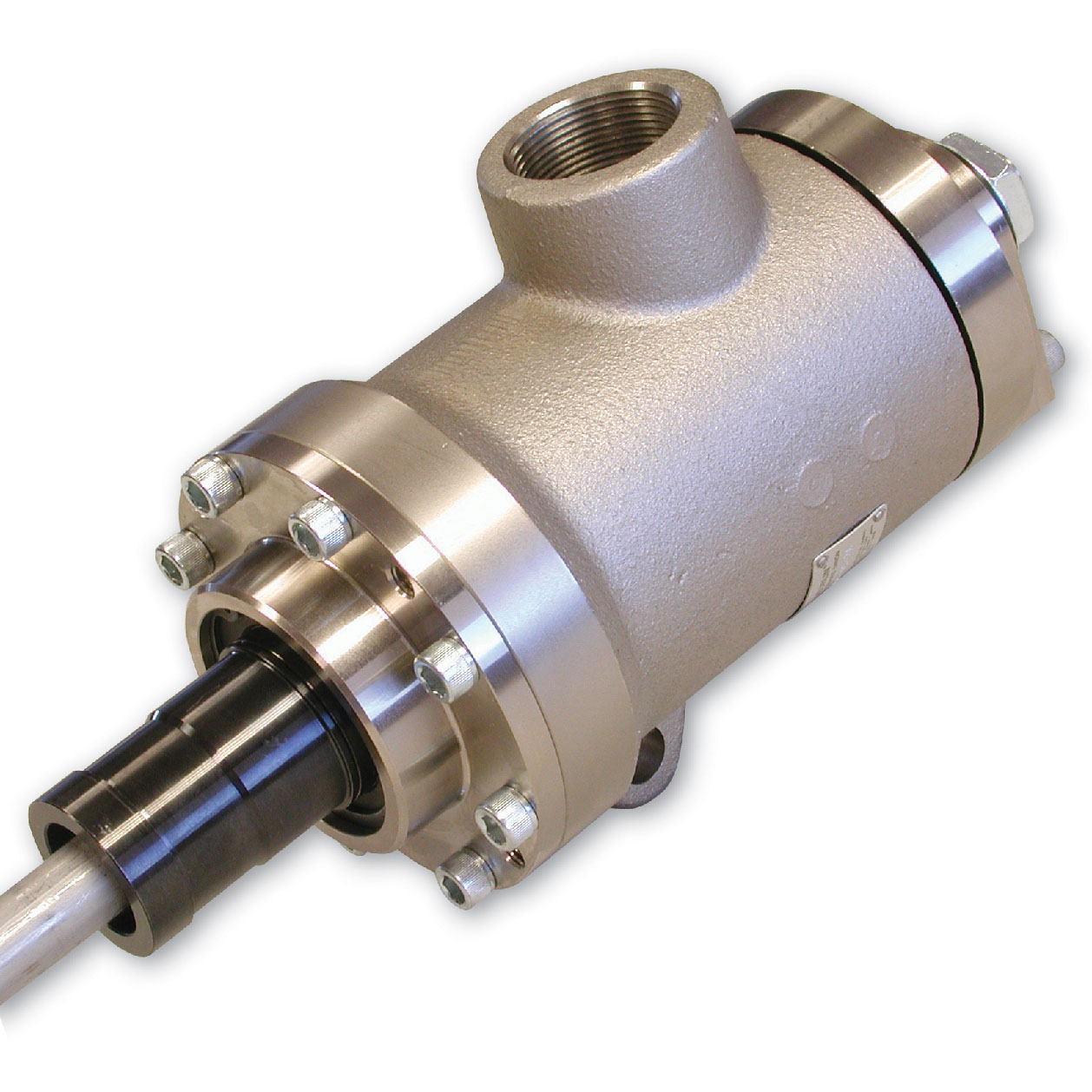

High Pressure Steam Joint, 1-1/2" ASTM, Quick Connect
C15D-004-02-3A
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Mancais e selos fabricados em grafite especial
- Face de vedação convexa mais adequada para lidar com choques mecânicos e térmicos
- Mecanismo externo para ajustar o tubo sifão pela tampa traseira
- Tampa final dianteira e traseira niquelada
- Carcaça em ferro niquelado
- Mola em aço INOX
- Projeto de rotor em aço para serviços pesados
- Rolamentos duplos para maior vida útil

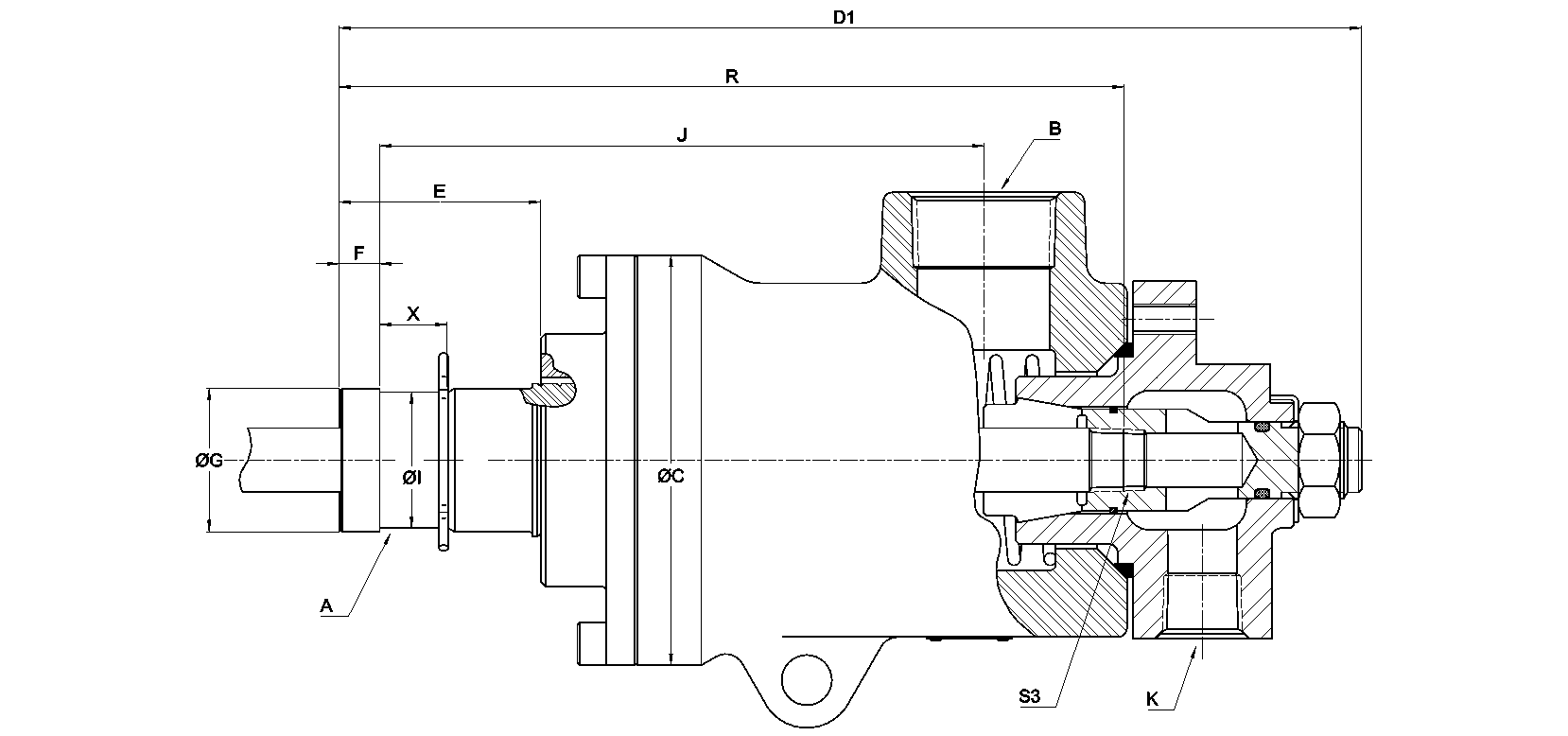

Dimensões
A
Quick ConnectQuick Connect
B
1-1/2"-11.5 NPT1-1/2"-11.5 NPT
C
136 mm5,354 "
D1
340 mm13,386 "
E
88 mm3,465 "
F
13,59 mm0,535 "
G
47,5 mm1,87 "
I
45,18 mm1,779 "
J
200 mm7,874 "
K
3/4"-14 NPT3/4"-14 NPT
R
261 mm10,276 "
S3
ThreadedThreaded
X
22,8 mm0,898 "
Condições de Funcionamento
Fluido
VaporVapor
Conexão de rotor
Quick Connect Quick Connect
Conexão de mangueira
1-1/2"-11.5 NPT 1-1/2"-11.5 NPT
Vapor Max. Pressão
17,2 bar250 psi
Vapor Max. Temperatura
232 °C450 °F
Documentos e Recursos
Guia de instalação
Installation Guide for HPS series with UNC threads
Desenho de interface
Interface Control drawing for C15D-004-02-3A
Guia de serviço
Service Guide for unions beginning with C15D-004
