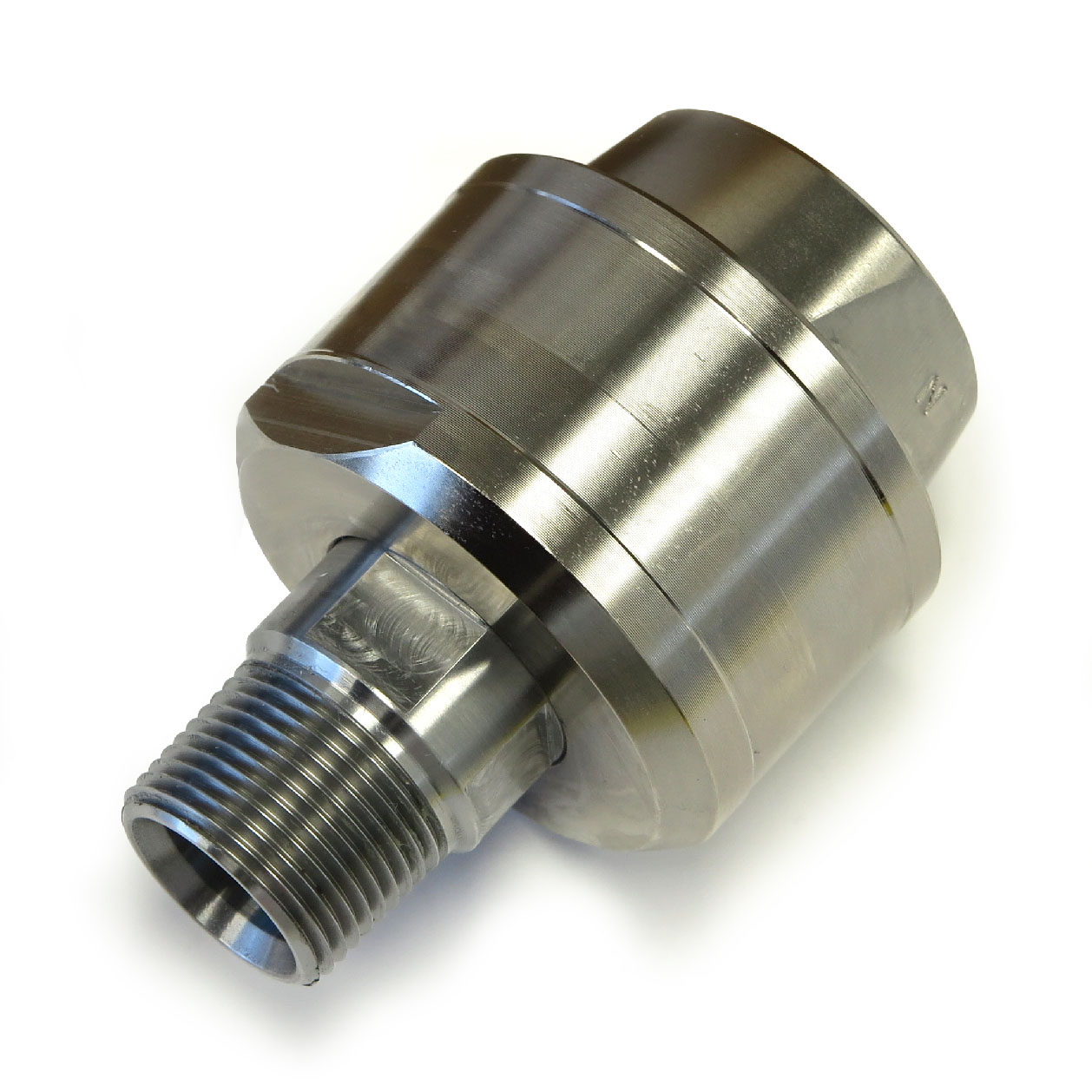

High Pressure Swivel, 3/4"
D20-004-214
- Projeto de fluxo único
- União rotativa auto suportada
- Para óleo hidráulico ou água. Pode ser adaptado para outros fluidos.
- Para aplicações articuladas e fluidos de alta pressão
- Carcaça e tampa final em aço
- Rotor em aço INOX
Dimensões
A
3/4"-14 NPT RH3/4"-14 NPT RH
B
3/4"-14 NPT3/4"-14 NPT
C
62 mm2,441 "
D1
90 mm3,543 "
E
34 mm1,339 "
F
20 mm0,787 "
G
18 mm0,709 "
H
27 mm1,063 "
J
76,2 mm3 "
L
42 mm1,654 "
Condições de Funcionamento
Fluido
Óleo hidráulico, ÁguaÓleo hidráulico, Água
Conexão de rotor
3/4"-14 NPT RH 3/4"-14 NPT RH
Conexão de mangueira
3/4"-14 NPT 3/4"-14 NPT
Óleo hidráulico Max. Pressão
450 bar6530 psi
Óleo hidráulico Max. Temperatura
121 °C250 °F
Água Max. Pressão
450 bar6530 psi
Água Max. Temperatura
121 °C250 °F
Documentos e Recursos
Manual de operação
Operating Manual for Soft-Seal Air & Hydraulic unions
