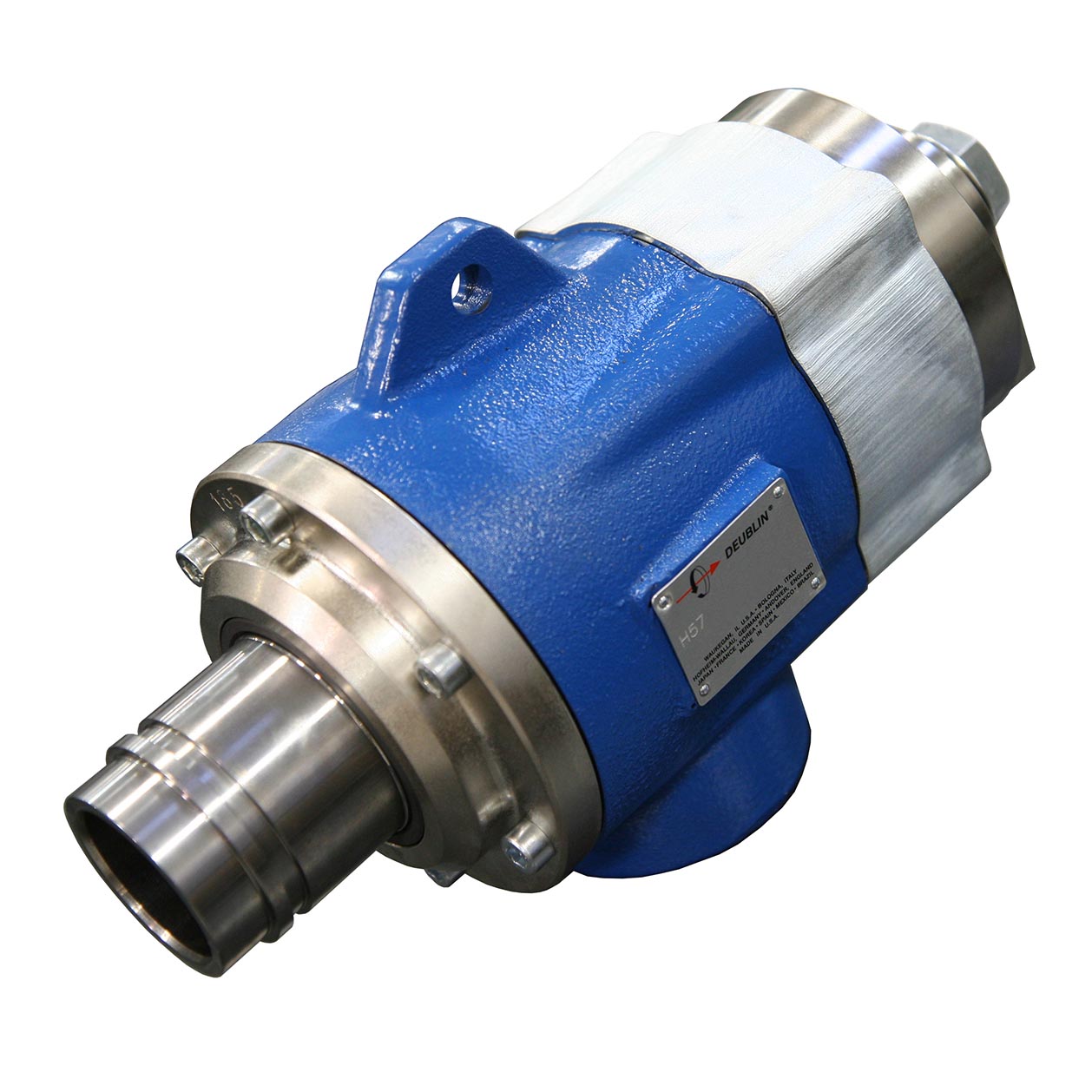

Pressure Joint, 120 mm flange, 65 mm pilot, G 1-1/2"
H57-130-200724
- Projeto de fluxo único e fluxo duplo
- União rotativa auto suportada
- Face de vedação convexa mais adequada para lidar com choques mecânicos e térmicos
- Dois mancais de grafite amplamente espaçados
- Tampa final opcionalmente disponível com visor para inspeção visual da remoção de condensado
- Indicador de desgaste do selo permite manutenção preventiva
- Disponível com rotor flangeado ou roscado
- Carcaça de ferro fundido
- Rotor em aço INOX
- Para aplicações em vapor ou óleo térmico em papel, plástico, indústrias têxteis e máquinas de papel de engrenagens expostas

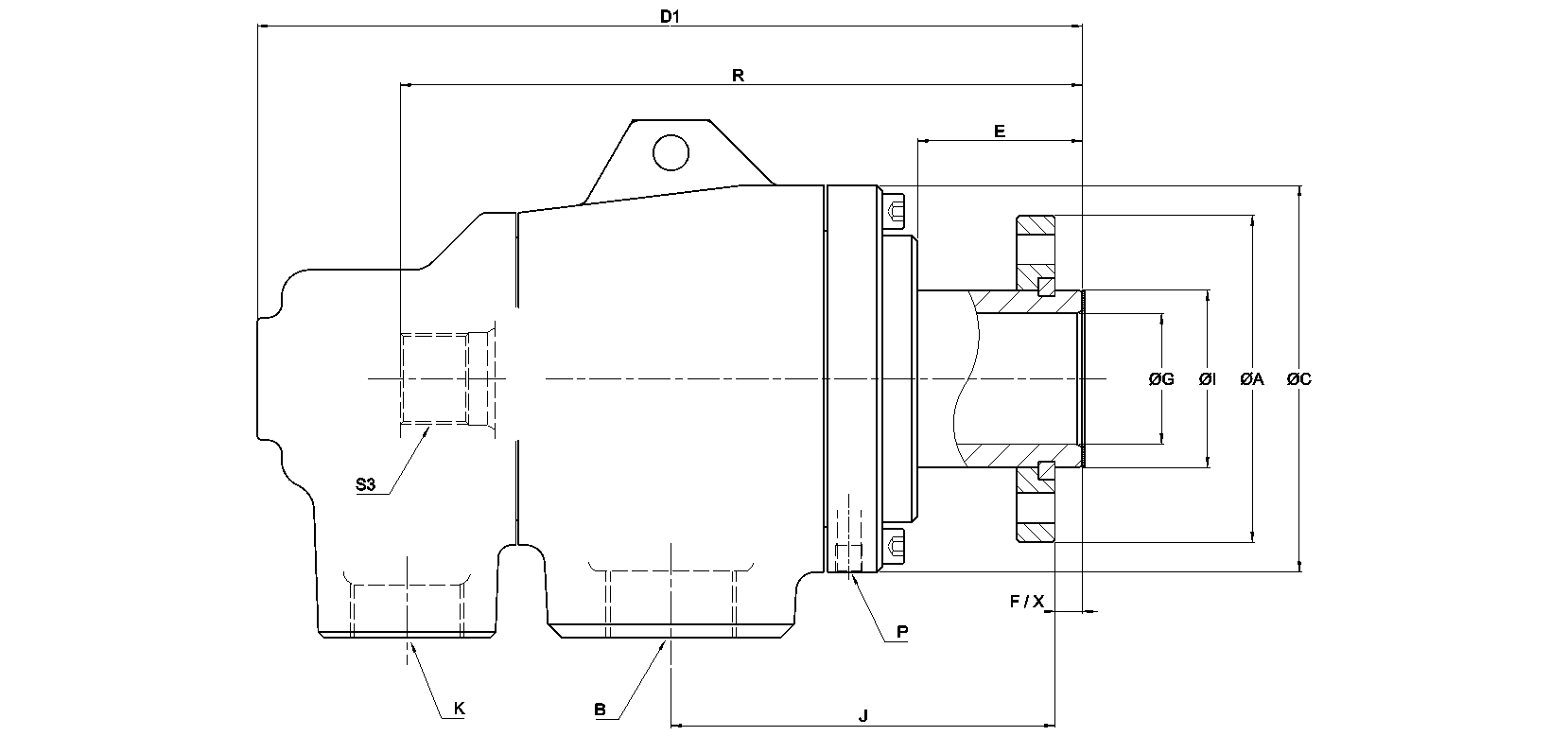

Dimensões
A
120 mm4,724 "
B
G 1-1/2"-11G 1-1/2"-11
C
142 mm5,591 "
D1
303 mm11,929 "
E
61 mm2,402 "
F
10 mm0,394 "
G
48 mm1,89 "
I
65 mm2,559 "
J
141 mm5,591 "
K
G 1-1/4"-11G 1-1/4"-11
R
250,5 mm9,862 "
S3
ThreadedThreaded
X
10 mm0,394 "
Condições de Funcionamento
Fluido
Óleo quente, VaporÓleo quente, Vapor
Conexão de rotor
120 mm4.724 "
Conexão de mangueira
G 1-1/2"-11 G 1-1/2"-11
Óleo quente Max. Pressão
7 bar100 psi
Óleo quente Max. Temperatura
232 °C450 °F
Vapor Max. Pressão
10 bar150 psi
Vapor Max. Temperatura
185 °C365 °F
Documentos e Recursos
Guia de instalação
Installation Guide for H57, H67, & H87 series
Desenho de interface
Interface Control drawing for H57-130-200724
