Juntas rotativas para refrigerante
Para un mecanizado más rápido y una mayor productividad
Uniones sin soporte
Las juntas rotativas de refrigerante Deublin ofrecen muchas posibilidades para reducir los costes generales de mantenimiento. La junta rotativa sin rodamientos para refrigerante es un diseño compacto con altas RPM debido a la eliminación de los rodamientos y la reducción del coste total. Las juntas rotativas Deublin ofrecen múltiples configuraciones para adaptarse a cualquier aplicación de mecanizado.

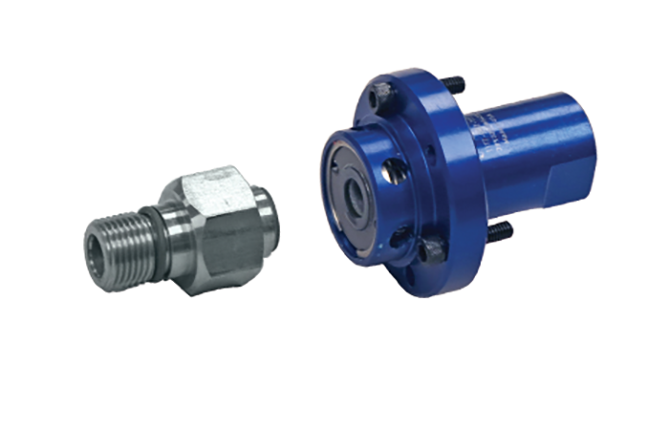

serie 1117
La junta rotativa sin rodamientos 1117 de Deublin utiliza tecnología de sellado cerrado para una larga vida útil en condiciones de funcionamiento difíciles. Con las juntas sin rodamientos, la velocidad puede oscilar entre 10.000 rpm y 50.000 rpm.

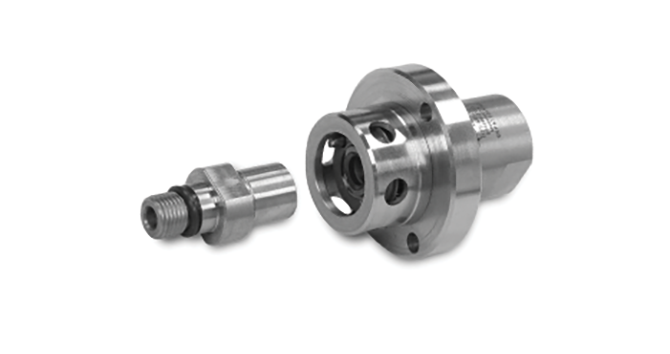

serie 1121
Las juntas rotativas 1121 sin rodamientos aplican la tecnología de estanquidad Pop-Off® para permitir el funcionamiento en seco incluso en ausencia de presión del fluido. La carrera corta Pop-Off limita las fugas de refrigerante cuando hay un cambio de herramienta.
serie 1124
El diseño de flujo total de la 1124 incorpora cierres mecánicos equilibrados con tecnología patentada AutoSense®. Esta tecnología detecta si el medio es refrigerante, MQL o aire seco y responde cambiando el funcionamiento del cierre. La junta rotativa sin rodamientos sólo está disponible con rotor roscado.
serie 1139
La junta rotativa 1139, sin cojinetes y para todo tipo de fluidos, incorpora la tecnología de sellado patentada por Deublin: Pop-Off Pop-Off permanecen cerradas cuando hay refrigerante, pero dejan un espacio microscópico entre las juntas cuando se elimina la presión. La parte no giratoria de la junta tiene un "recorrido" para permanecer sellada cuando la dilatación térmica es causada por el husillo.
serie 1154
La junta rotativa AutoSense ® se ajusta automáticamente entre las operaciones de sellado para adaptarse a diferentes tipos de medios. La función de carrera larga sigue el movimiento de la barra de tracción.

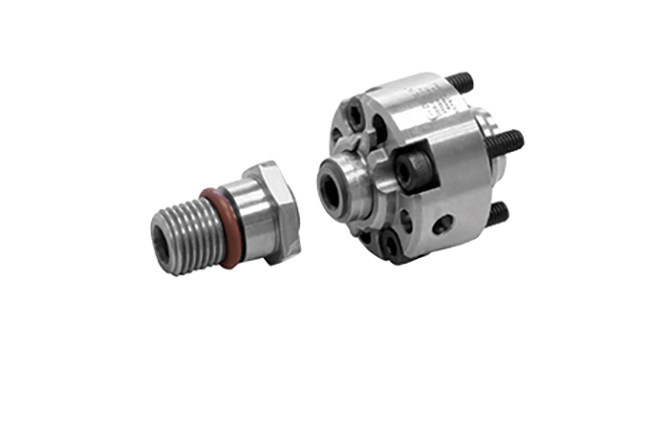

serie 1159
La tecnología CoolControl® reduce las fugas de refrigerante cuando se produce un cambio de herramienta. Se utiliza un piloto de aire para mantener las juntas cerradas en el momento de un movimiento axial de la barra de tracción. la 1159 también contiene la tecnología de sellado AutoSense para ajustar los sellados en función del tipo de material, lo que reduce el desgaste y el mantenimiento de los sellados.
Uniones roscadas
Los husillos con taladros mecanizados requieren una junta rotativa montada en el taladro. La junta montada en el orificio cuenta con un canal que guía las fugas a través de una línea de drenaje para evitar que el husillo se inunde.
serie 1109
Pop-OffLa tecnología de sellado Pop-Off puede funcionar sin presión del fluido, lo que reduce el desgaste prematuro de los sellos. Las juntas rotativas Pop-Off son las mejores para aplicaciones de refrigerante a través del husillo.

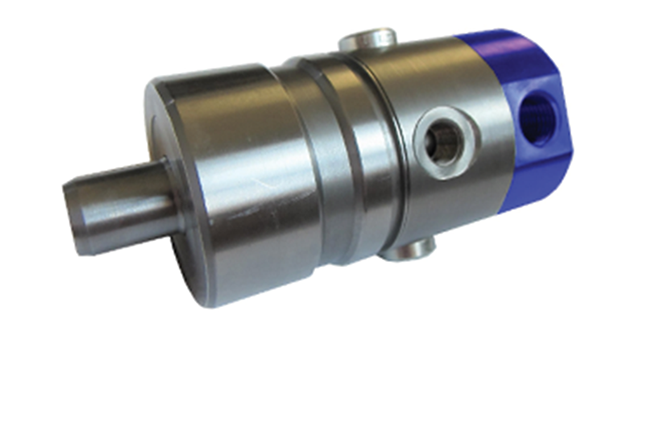

serie 1111
Las juntas rotativas Deublin montadas en el orificio están diseñadas para ofrecer un servicio duradero y una instalación sencilla.

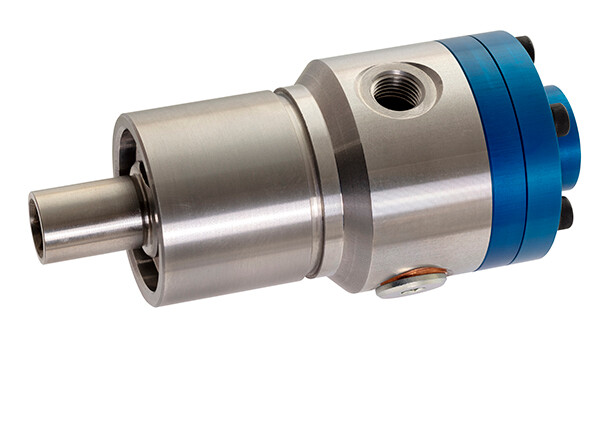

serie 1114
Las juntas rotativas de refrigerante a través del husillo suministran el medio directamente a la fuente para controlar el sobrecalentamiento y aumentar la productividad. La junta 1114 montada en el agujero es fácil de instalar y puede soportar hasta 19 mm de movimiento axial de la barra de tracción. Diseñadas con la tecnología AutoSense, las juntas se ajustan en función del tipo de medio.
Uniones montadas en el rotor
Las uniones montadas sobre rotor se fijan directamente al centro de mecanizado mediante el rotor roscado. El diseño facilita la instalación y absorbe la carga de empuje en el husillo causada por la presión del refrigerante.

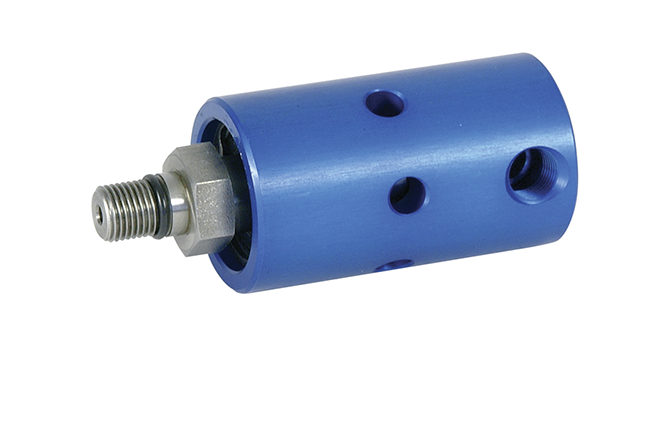

serie 1005
La junta rotativa Deublin con soporte de rodamiento y refrigerante tiene un diseño de una sola pieza para facilitar su instalación y sustitución. Deublin ofrece dos estilos de montaje, rotor y agujero, para adaptarse a casi todas las aplicaciones de mecanizado.

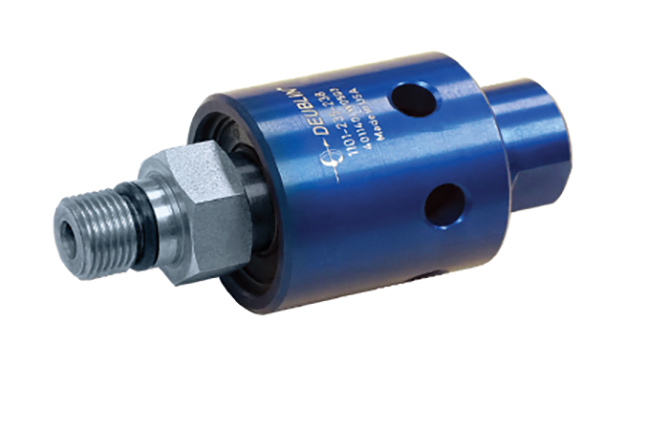

serie 1101
La junta rotativa Deublin para refrigerante está diseñada con tecnología de sellado cerrado para reducir el desgaste de la junta al permanecer cerrada con o sin presencia de fluido. La junta rotativa soportada por rodamientos puede absorber la carga de empuje de los husillos reduciendo el desgaste prematuro.
serie 1109
El diseño Pop-Off® de Deublin permite un funcionamiento en seco ilimitado sin presión del medio para evitar el desgaste prematuro de la junta. Las juntas rotativas Pop-Off son las mejores para el mecanizado que utiliza refrigerante a través del husillo.
serie 1114
La tecnología de sellado AutoSense® de Deublin detecta automáticamente el tipo de material y responde ajustando el funcionamiento del sellado. Esta respuesta proporciona mayores velocidades de avance y reduce los tiempos de inactividad innecesarios. El rotor roscado está disponible en conexiones radiales y axiales de fácil instalación.
Uniones multipaso
Una junta rotativa multipaso requiere cierres mecánicos equilibrados para soportar altas velocidades y reducir el desgaste de la junta. La línea estándar de juntas rotativas multipaso de Deublin puede satisfacer una gran variedad de necesidades de aplicación, incluida la sujeción de trabajos que requieran de 1 a 8 canales.
serie 2602
Cuando se transfieren dos tipos de medios, la válvula multipaso 2620 de Deublin contiene dos pasos independientes con cierres mecánicos equilibrados. El diseño de la junta permite un funcionamiento máximo y una mayor vida útil. La junta rotativa de dos pasos se recomienda para aplicaciones como husillos de máquina herramienta, platos de diafragma o sujeción y desblocaje.
series 2630-2650
La junta rotativa de paso múltiple contiene de 3 a 5 pasos independientes para diferentes tipos de fluidos, incluidos refrigerante y aire seco. Los cierres mecánicos equilibrados están integrados con la tecnología AutoSense para soportar altas velocidades y presiones. La 2630 es una potente solución para sujeción, detección de herramientas y refrigeración del husillo.
serie 2606-2608
La junta rotativa multipaso de alta velocidad, idónea para mesas giratorias controladas por datos, puede tener hasta 8 canales para diversos medios. La tecnología de sellado cerrado mantiene los pasos independientes, lo que impide que los medios se mezclen sin fugas.
serie 1379-1479
Diseñadas con cuatro pasos independientes, las juntas rotativas Deublin 1379 y 1479 funcionan con varios tipos de fluidos, como el aceite hidráulico. Un orificio de ventilación entre los pasos elimina la contaminación cruzada de dos tipos de fluidos. La junta rotativa de cuatro pasos es ideal para aplicaciones de apriete y desapriete, entre otras.
