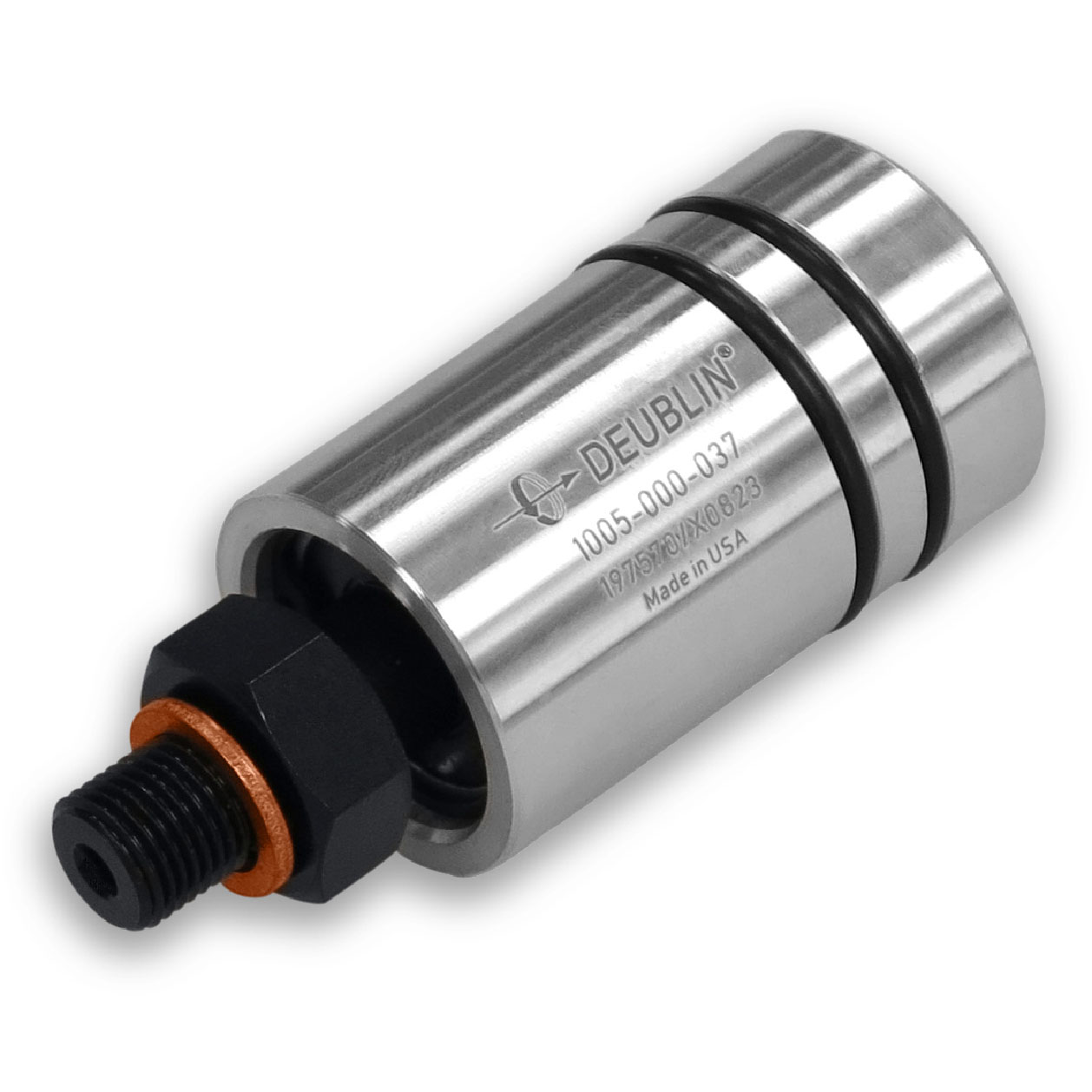

Union, M10x1 RH, In-Shaft

Product photo

1005-000-037

  • 단식 설계
  • 셀프서포트 로테이팅유니온
  • 수직방향 하우징 배관
  • 발란싱된 메카니칼씰
  • 씰 조합 : 카본 그라파이트 / 강화 스틸 또는 카본 그라파이트 / 실리콘 카바이드
  • 에어 서비스를위한 씰 주위의 오일펠트
  • 재급유를위한 급유장치 (3-5 방울 / 월)
  • 저토크 디자인
  • 경량화된 설계
  • 알루미늄 하우징; 모델에 따라 스테인리스 스틸 또는 카본 스틸 로터
  • 급유가 필요없는 그리스 씰링타입 볼 베어링

치수

Selected dimensions for this product
A
M10x1 RH
B
3.18 mm
C
28.372 mm
D1
70 mm
E
11 mm
F
12.7 mm
G
17 mm
H
17 mm
J
59 mm
P
Non-Threaded

작동 사양

Recommended operating limits for pressure and speed
유체
공압, 유압, 진공
로터 연결
M10x1 RH
공급 연결
3.18 mm
공압 최대유량
283 l/min
공압 최고사용압력
10 bar
공압 최고사용온도
121 °C
유압 최대유량
6.7 l/min
유압 최고사용압력
69 bar
유압 최고사용온도
121 °C
진공 최고사용압력
-0.95 bar
진공 최고사용온도
121 °C

문서 및 리소스

설치 가이드
Installation Guide for Air and Hydraulic unions
인터페이스 도면
Interface Control drawing for 1005-000-037
사용 설명서
Operating Manual for Air and Hydraulic unions
서비스 가이드
Service Guide for unions beginning with 1005,1102,1115, or 1205
