Union, 2-Channel MQL, Female Oct, 8 mm pilot, G 1/4"

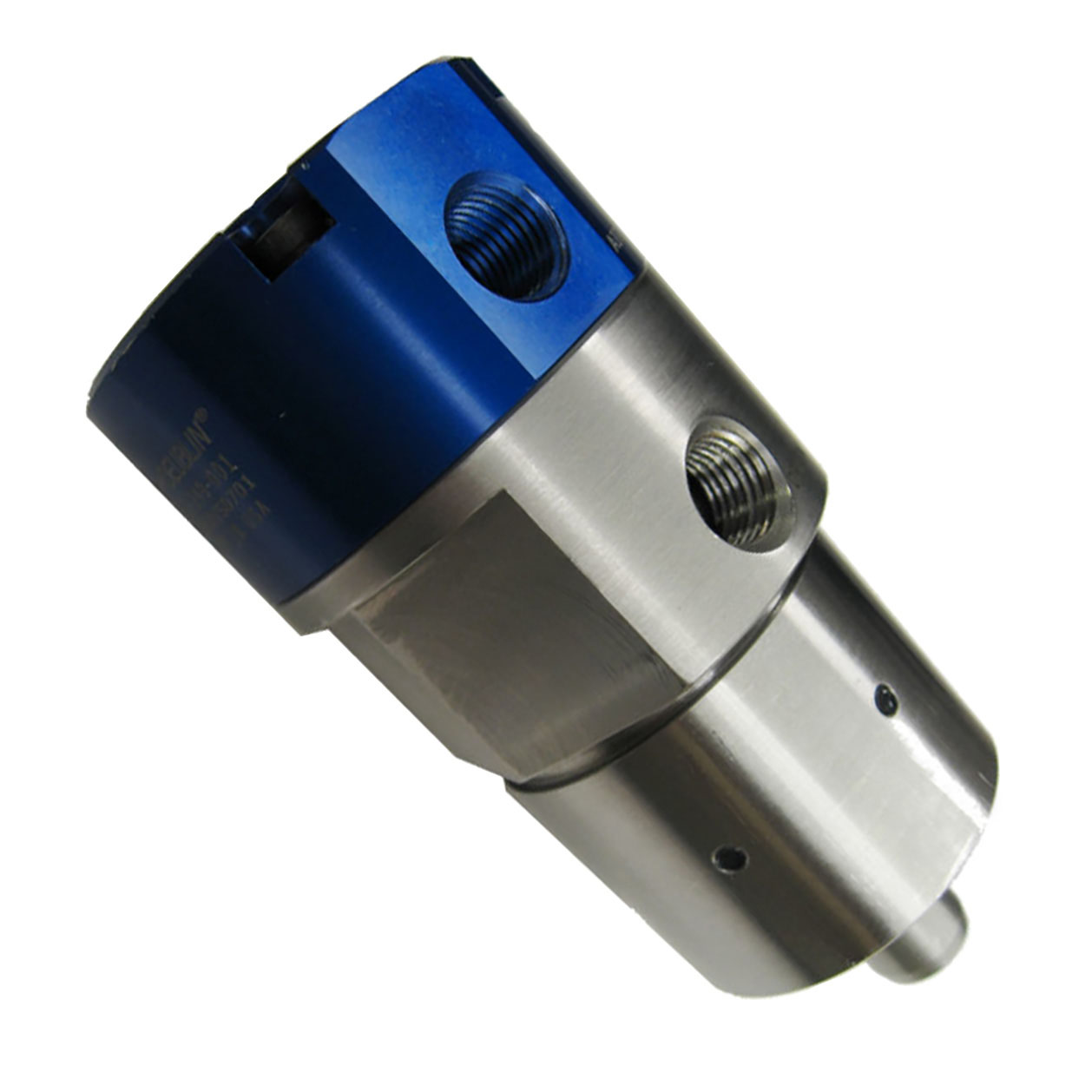

Product photo

1112-240-001

  • 스핀들내의 오일과 공기를 혼합하기 위한 두 개의 동심 유로
  • 오일 공급 관용 회전 내부유로
  • 쉬운 설치를 위한 보어마운팅 설계
  • Pop-Off ™ 및 AutoSense ™ 특허기술은 유체의 공급이 없이 제한 없이 Dry running이 가능

치수

Selected dimensions for this product
A
Female Oct
B
G 1/4"-19
C
57 mm
D1
122.5 mm
E
56.7 mm
F
19.5 mm
G
2.5 mm
I
8.1 mm
J
102.9 mm
K
G 1/8"-28
P
Non-Threaded
X
31.03 mm

작동 사양

유체
공압, 절삭유, 유압
로터 연결
Female Oct
공급 연결
G 1/4"-19
공압 최고사용압력
10 bar
공압 최고사용온도
71 °C
절삭유 최대유량
6 l/min
절삭유 최고사용압력
140 bar
절삭유 최고사용온도
71 °C
유압 최대유량
1080 l/min
유압 최고사용압력
140 bar
유압 최고사용온도
71 °C

문서 및 리소스

설치 가이드
Installation Guide for unions beginning with 1112-24x
인터페이스 도면
Interface Control drawing for 1112-240-001
