Union, AutoSense, Female Hex, 8 mm pilot, G 1/4"

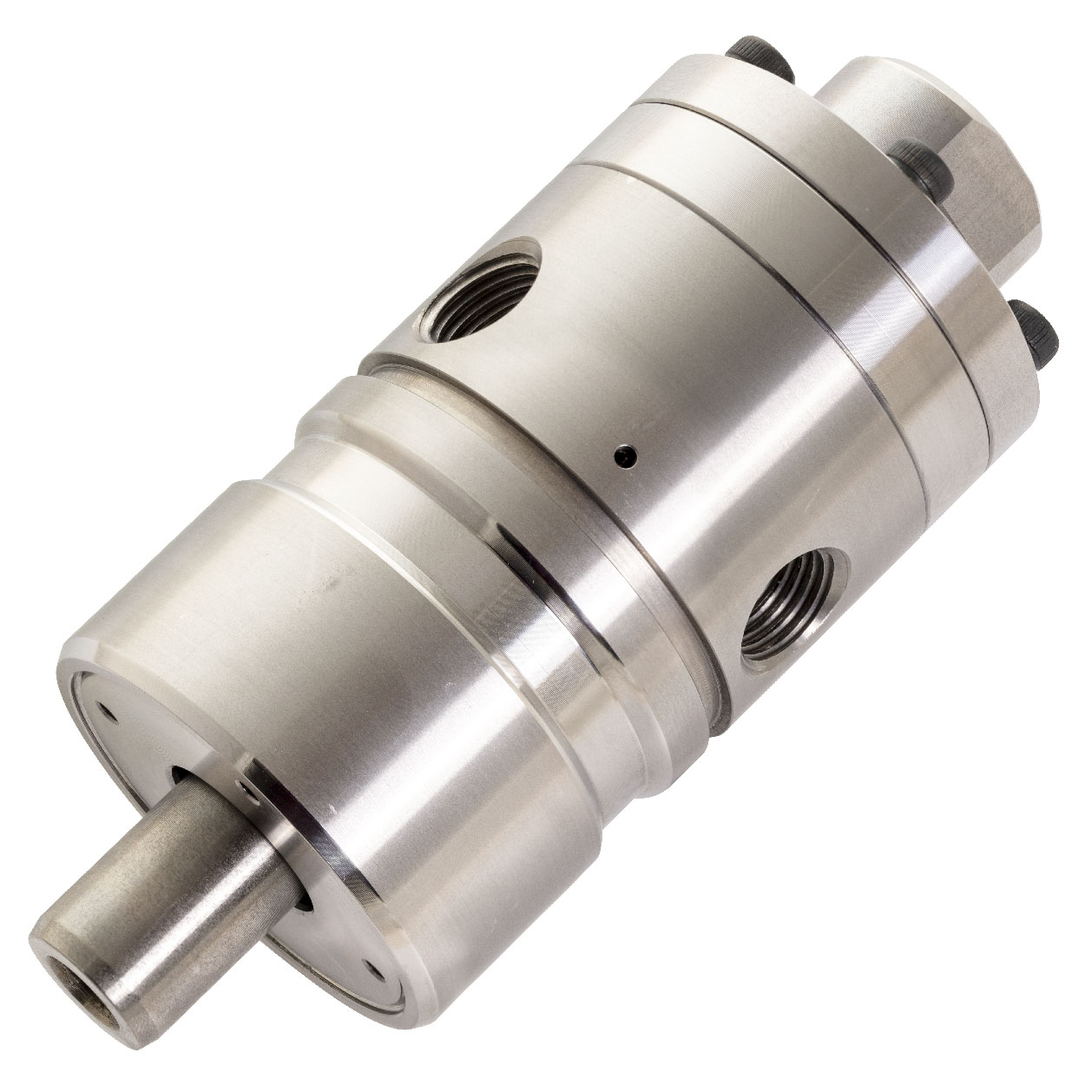

Product photo

1114-927-930

  • 절삭유 및 건식공압를 위한 단식 유로
  • AutoSense ™ 특허 기술은 유체 종류에 따라 접촉씰과 컨트롤드 누유 동작을 자동으로 변경
  • 쉬운 설치를 위한 보어마운팅 설계
  • 최대 19mm의 축 방향 드로우바 동작
  • 고속에서 부드러운 회전을 위한 ISO Class P4 하이브리드 볼 베어링
  • 볼 베어링을 보호하기위한 라비린스 구조 및 충분한 벤트홀
  • 최대 유량 디자인은 금속 파티클이 쌓이지 않음
  • 실리콘카바이드재질의 발란싱된 메카니칼씰은 까다로운 사용환경에서도 긴수명을 제공.
  • 부식에 강한 아노다이징 처리 된 알루미늄 및 스테인리스 스틸 부품

치수

Selected dimensions for this product
A
Female Hex
B
G 1/4"-19
C
48 mm
D1
116.7 mm
E
19.5 mm
F
19.5 mm
G
4.8 mm
I
8.1 mm
J
97.2 mm
P
PT 1/4"-19
X
19.5 mm

작동 사양

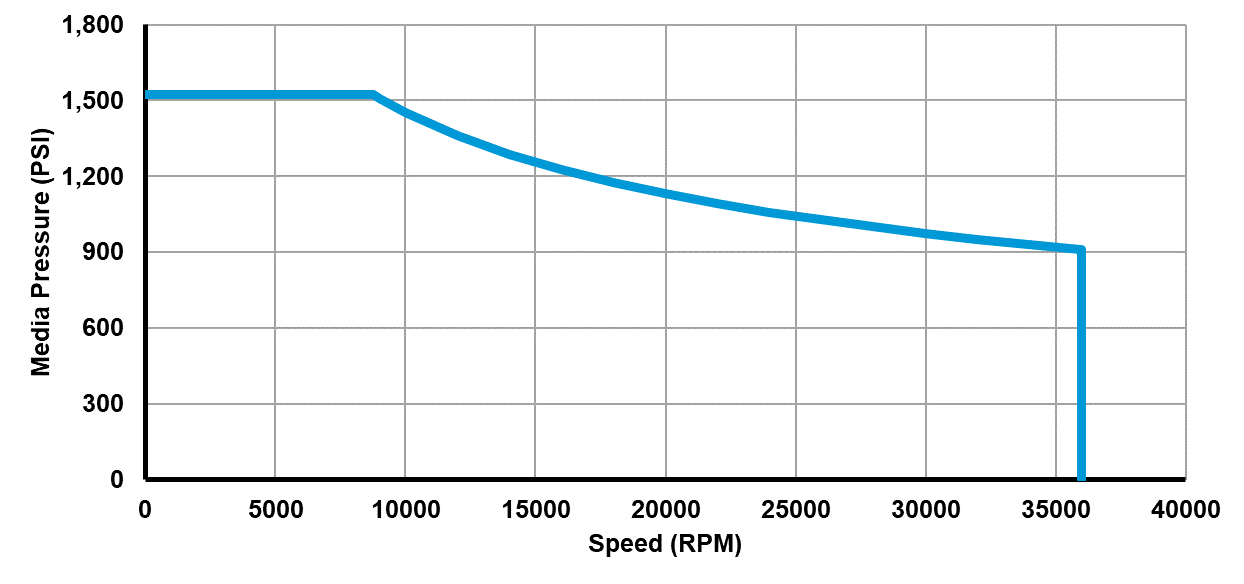

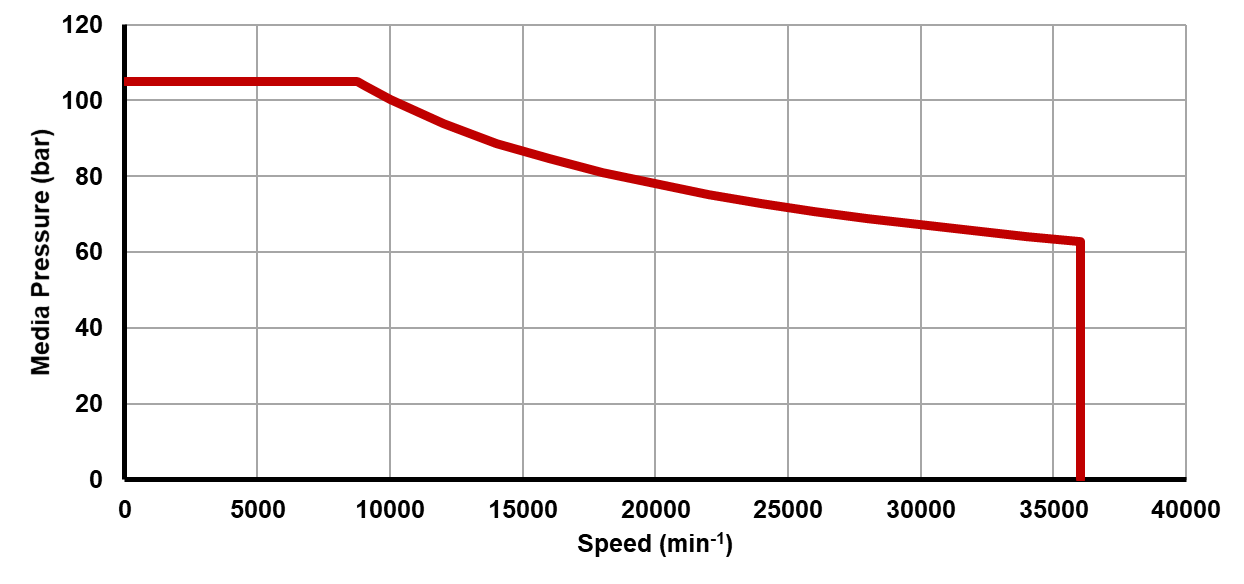

Recommended operating limits for pressure and speed
유체
공압, 절삭유, MQL
로터 연결
Female Hex
공급 연결
G 1/4"-19
공압 최대유량
621 l/min
공압 최고사용압력
10 bar
공압 최고사용온도
71 °C
절삭유 최대유량
24.3 l/min
절삭유 최고사용압력
140 bar
절삭유 최고사용온도
71 °C
MQL 최대유량
621 l/min
MQL 최고사용압력
10 bar
MQL 최고사용온도
71 °C

문서 및 리소스

설치 가이드
Installation Guide, Bore Mount (Chinese)
인터페이스 도면
Interface Control drawing for 1114-927-930
사용 설명서
Operating Manual for "AutoSense" unions for machine tools
