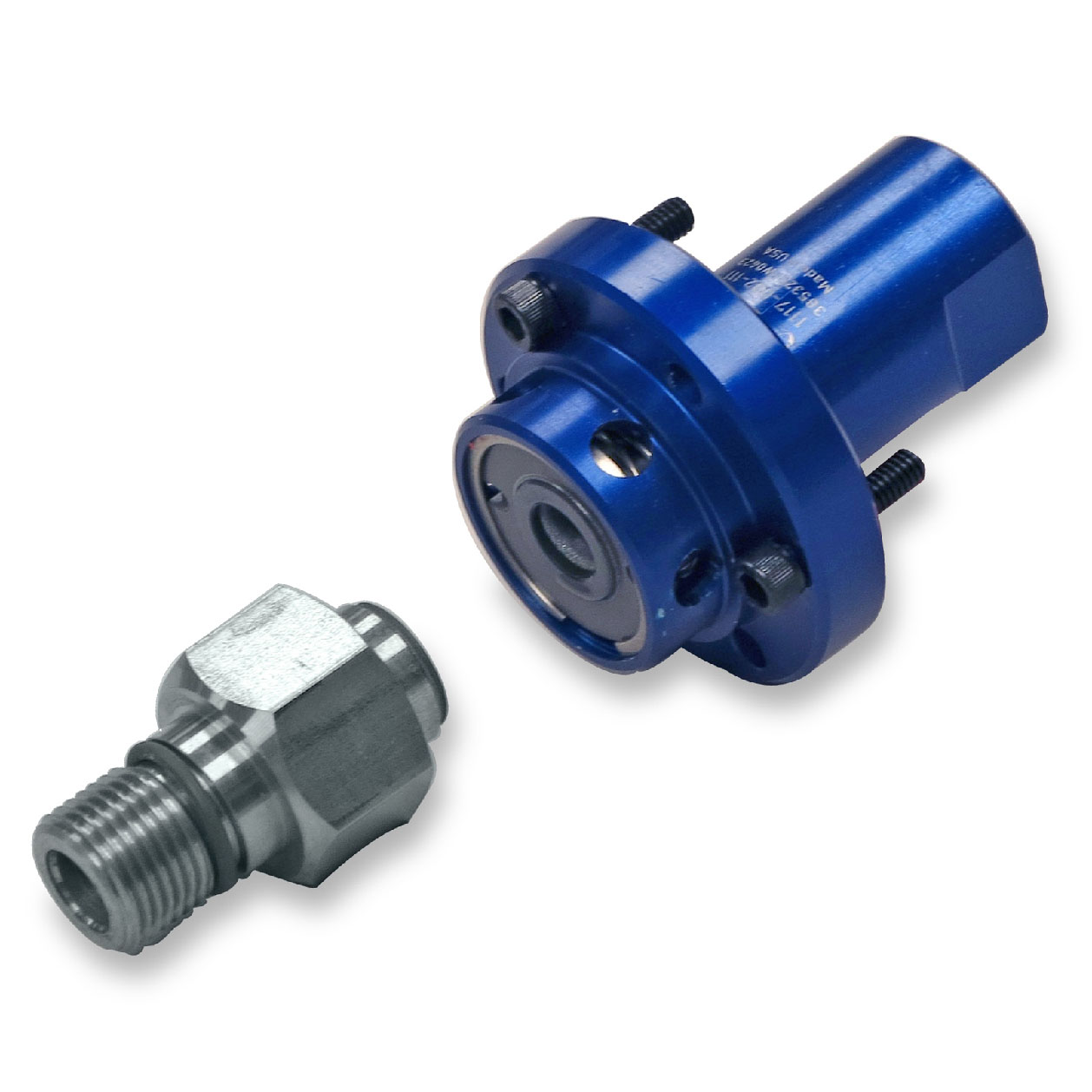

Union, Bearingless Closed-Seal, 5/8" UNF LH, 0.655" pilot, 3/8" NPT
1117-002-111
- 절삭유 또는 MQL을 위한 단식 유로
- 트랜스퍼 공정 및 유사 용도를 위한 접촉씰
- 최대 유량 디자인은 금속 파티클이 쌓이지 않음
- 실리콘카바이드재질의 발란싱된 메카니칼씰은 까다로운 사용환경에서도 긴수명을 제공.
- 고객 설치를 위한 콤팩트한 크기 가능
- 아노다이징 처리 된 알루미늄 하우징으로 부식 방지
치수
A
5/8"-18 UNF LH5/8"-18 UNF LH
B
3/8"-18 NPT3/8"-18 NPT
C
50.8 mm2 "
D1
95.377 mm3.755 "
E
50.8 mm2 "
F
19.05 mm0.75 "
G
8.7 mm0.343 "
H
23.8 mm0.937 "
I
16.644 mm0.655 "
J
76.3 mm3.004 "
L
22.225 mm0.875 "
P
Non-ThreadedNon-Threaded
X
4.8 mm0.189 "
작동 사양
유체
절삭유, MQL절삭유, MQL
로터 연결
5/8"-18 UNF LH 5/8"-18 UNF LH
공급 연결
3/8"-18 NPT 3/8"-18 NPT
절삭유 최대유량
81.8 l/min21.6 GPM
절삭유 최고사용압력
140 bar2030 psi
절삭유 최고사용온도
71 °C160 °F
MQL 최대유량
2040 l/min72.1 CFM
MQL 최고사용압력
10 bar150 psi
MQL 최고사용온도
71 °C160 °F
문서 및 리소스
설치 가이드
Installation Guide for Externally mounted Bearingless unions
인터페이스 도면
Interface Control drawing for 1117-002-111
사용 설명서
Operating Manual for "Closed Seal" unions for machine tools
