SUPERSEDED by 157-570-151

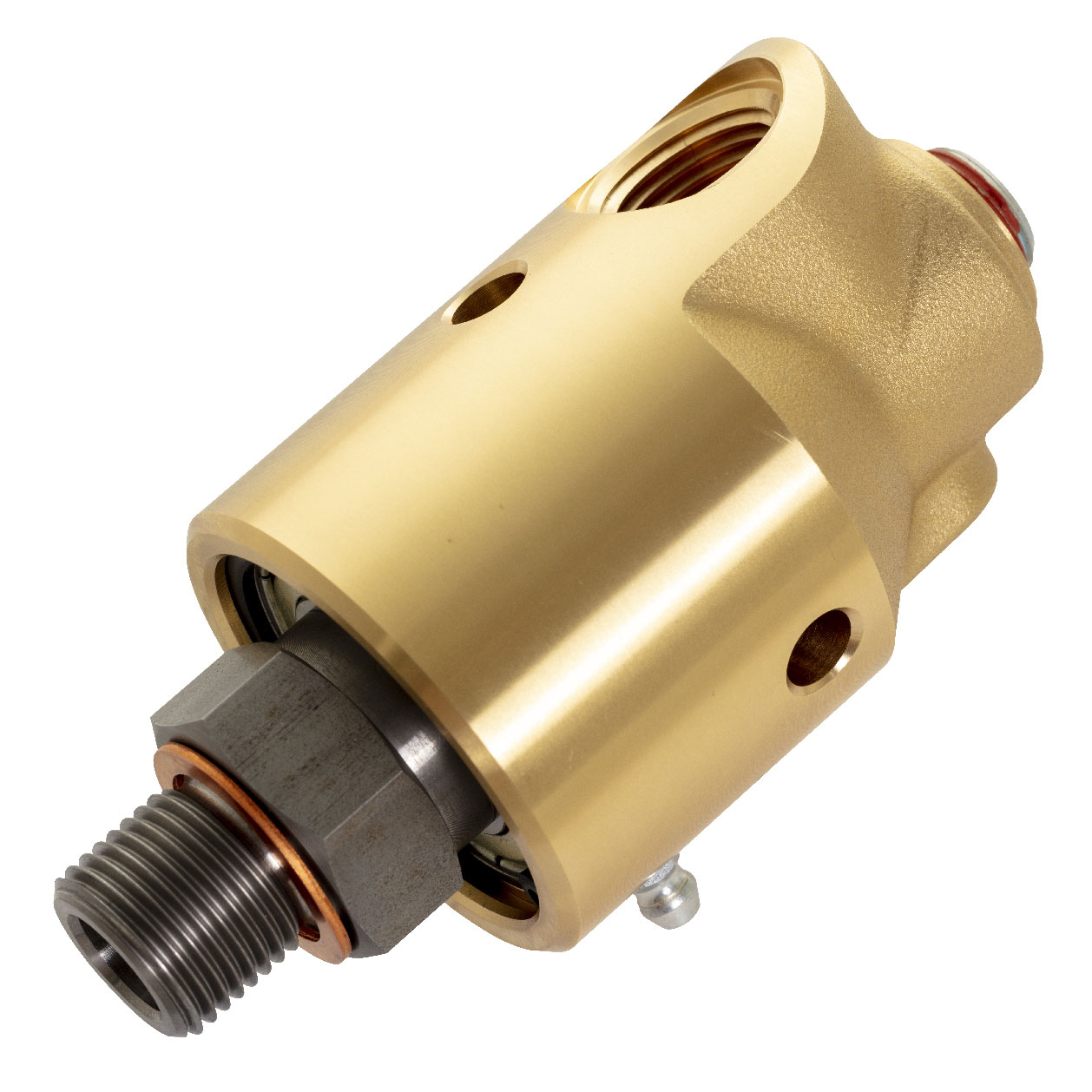

Product photo

155-570-151

  • 단식 및 복식 사용
  • 셀프서포트 로테이팅유니온
  • 수직방향 하우징 배관
  • 발란싱된 메카니칼씰
  • 3개의 벤트홀
  • 단조 황동 하우징 및 스테인레스 스틸 로터
  • 특수 옵션은 나사타입 벤트홀, 저토크 설계 가능
  • 씰 조합 : 물용을 위한 카본 그라파이트 / 황동; 열매, 온수 및 포화 증기를위한 카본 그라파이트 / 세라믹; 열악한 수질과 같은 가혹한 조건에 적합한 텅스텐 카바이드 / 세라믹

치수

Selected dimensions for this product
A
G 1/2"-14 RH
B
1/2"-14 NPT
C
57.2 mm
D1
124 mm
E
34 mm
F
19 mm
G
12.7 mm
H
30 mm
J
79 mm
K
3/8"-18 NPT
P
Non-Threaded

작동 사양

Recommended operating limits for pressure and speed
유체
물
로터 연결
G 1/2"-14 RH
공급 연결
1/2"-14 NPT
물 최대유량
26.9 l/min
물 최고사용압력
51.7 bar
물 최고사용온도
93 °C

문서 및 리소스

설치 가이드
Installation Guide for 54, 55, and 57 series
인터페이스 도면
Interface Control drawing for 155-570-151
사용 설명서
Operating Manual for 54, 55, and 57 series
서비스 가이드
Service Guide for unions beginning with 55 to 655
