Union, M20x1.5 RH, 20 mm pilot, G 3/8"

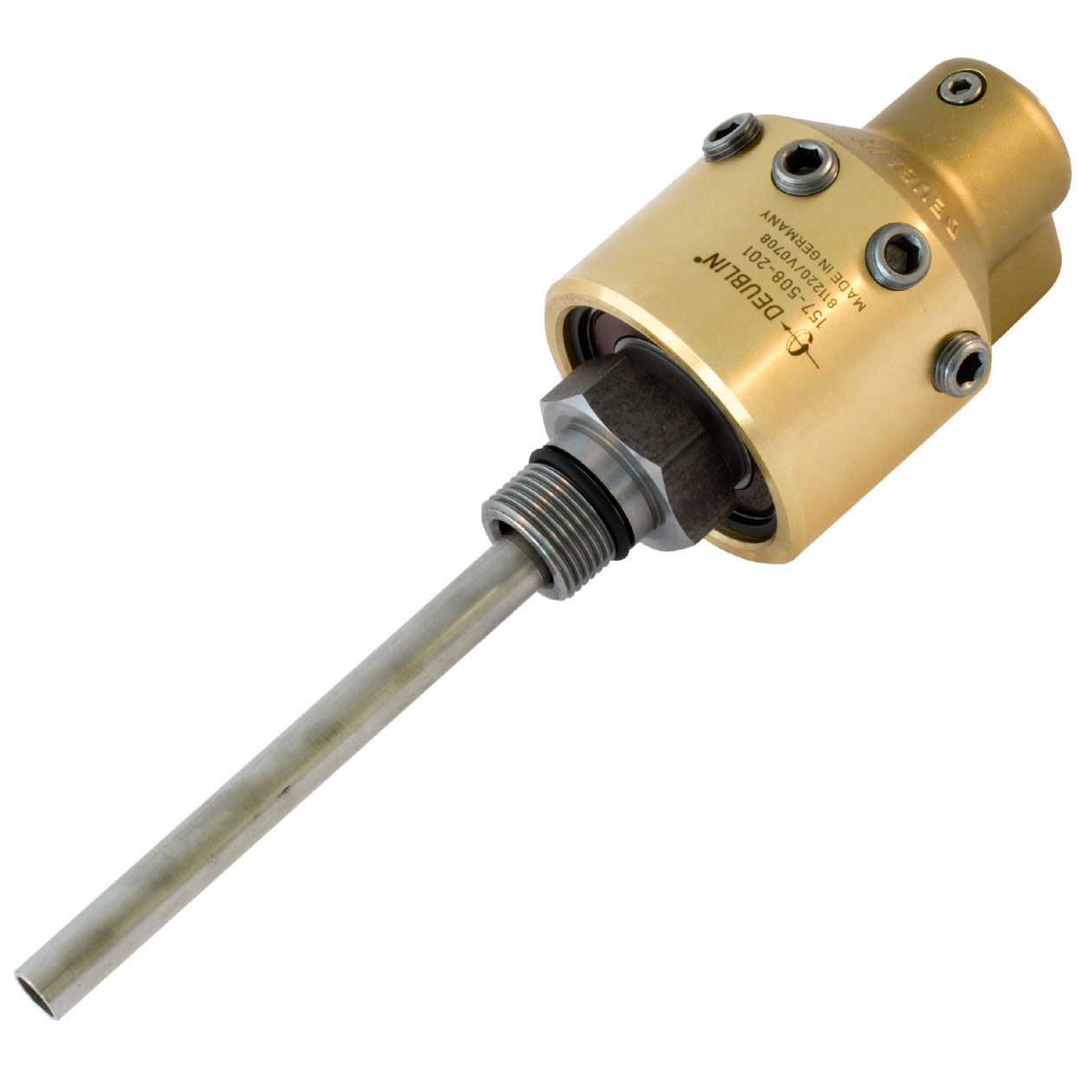

Product photo

157-508-201

  • 단식 및 복식 설계
  • 셀프서포트 로테이팅유니온
  • 수직방향 하우징 배관
  • 발란싱된 메카니칼씰
  • 키처리된 로터씰
  • 쉽고 빠른 씰링부품의 교체
  • 급유가 필요없는 그리스 씰링타입 볼 베어링
  • 좋지않은 용수를 위한 E.L.S. (Extended Life Service) 씰 조합
  • 3개의 벤트홀
  • 단조 황동 하우징 및 스테인레스 스틸 로터
  • 특수 옵션에는 나사타입 벤트홀 가능

치수

Selected dimensions for this product
A
M20x1.5 RH
B
G 3/8"-19
C
57.2 mm
D1
113 mm
E
31 mm
F
19 mm
G
12.7 mm
H
30 mm
I
20.003 mm
J
70 mm
K
G 3/8"-19
P
M10x1
R
108 mm
S3
Fixed
X
5 mm

작동 사양

Recommended operating limits for pressure and speed
유체
물
로터 연결
M20x1.5 RH
공급 연결
G 3/8"-19
물 최대유량
26.9 l/min
물 최고사용압력
10 bar
물 최고사용온도
93 °C

문서 및 리소스

설치 가이드
Installation Guide for 54, 55, and 57 series
인터페이스 도면
Interface Control drawing for 157-508-201
사용 설명서
Operating Manual for 54, 55, and 57 series
서비스 가이드
Service Guide for unions 57-series unions
