Union, High-Speed 2-Channel, 81 mm flange, 1/4" NPT

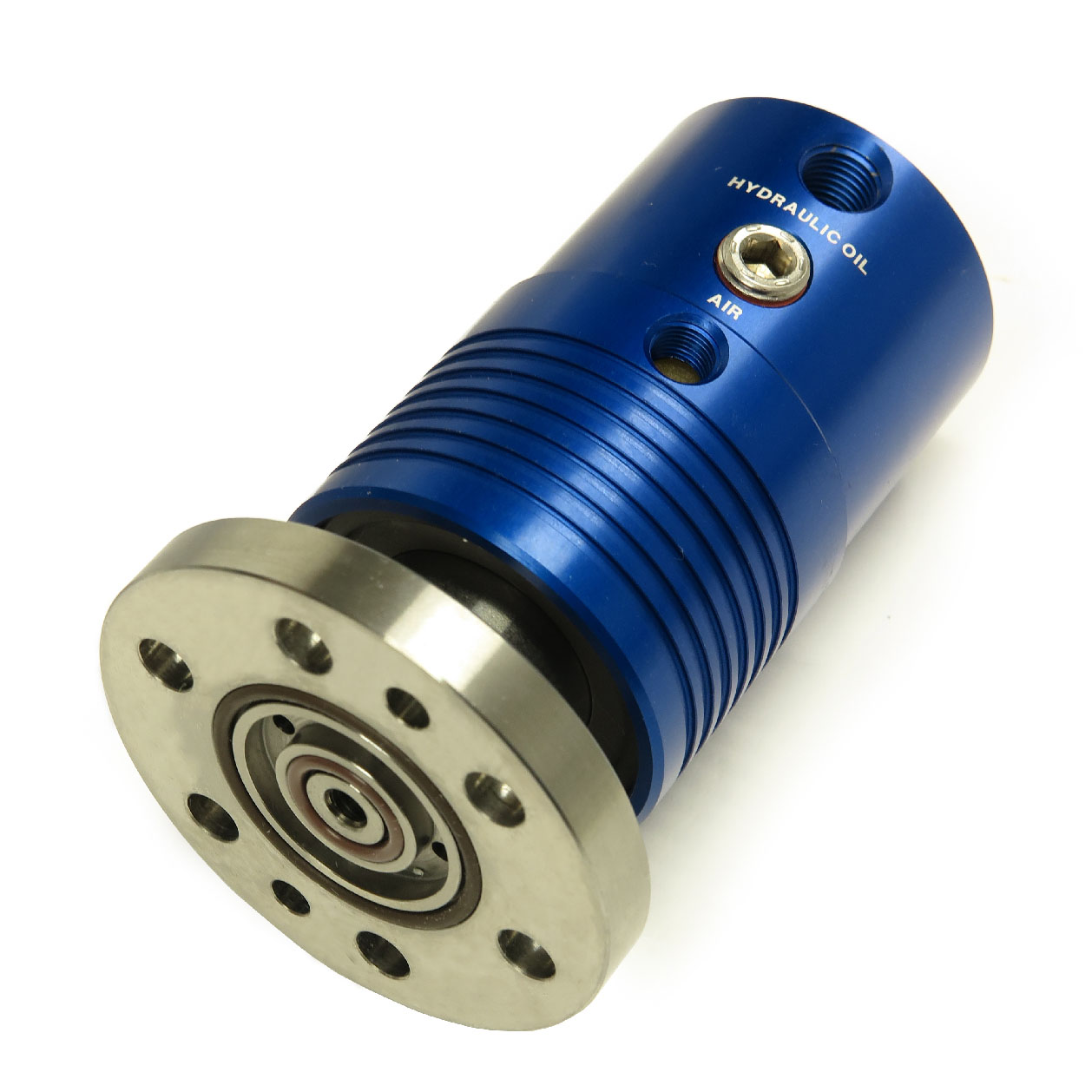

Product photo

2620-145-157

  • 클램핑 및 언 클램핑 적용을 위한 2개의 독립적 유로
  • 각 유로의 발란싱된 메카니칼씰은 최대 압력에서도 긴 수명과 낮은 토크를 제공.
  • 접촉씰은 유체의 누유를 지속적으로 차단
  • 부드러운 동작을 위한 정밀 이중 볼 베어링
  • 볼 베어링을 보호하는 라비린스 구조
  • 장착 옵션은 DEUBLIN 2520 또는 1579 시리즈 유니온과 호환

치수

Selected dimensions for this product
A
80.985 mm
B
1/4"-18 NPT
C
60 mm
D1
126 mm
E
27 mm
G
6 mm
I
81 mm
J
91 mm
K
1/4"-18 NPT
X
11 mm

작동 사양

Recommended operating limits for pressure and speed
유체
공압, 유압
로터 연결
80.985 mm
공급 연결
1/4"-18 NPT
공압 최대유량
1800 l/min
공압 최고사용압력
6 bar
공압 최고사용온도
71 °C
유압 최대유량
69 l/min
유압 최고사용압력
70 bar
유압 최고사용온도
71 °C

문서 및 리소스

설치 가이드
Installation Guide for Multi-Channel unions with mechanical seals
인터페이스 도면
Interface Control drawing for 2620-145-157
사용 설명서
Operating Manual for 2620, 1500, 1579 and 1590 series
